昨天一个朋友问我说有没有

RVVP 4*0.5 的信号线

听到之后是比较不开心的,

因为对于专业音频用途来说

这是不可取.不科学的结构

接着问了要做甚么用

据说是要做广电”语音”用途

更是无语….

星绞线是非常不适合做为内通使用,更别说电容值高的PVC绝缘

会更严重的堆高了整体的电容值

 导体粗*星绞就是好

在行业当中形成了错误的认知

完全忽视电容值对于传输质量的影响

过去数年来我们在专业线缆科普做了许多努力

但是消费者仍然未能完全打开眼界

仍旧囿于老规格与品牌迷思….

一般消费者是否仍然没有静下心来

理解差别与技术需求

绝缘材料根本决定了线缆的电容

使用聚氯乙烯作为灯光音频线缆绝缘

已经被国外大多数品牌所舍弃了!

日本 CANARE L-2T2S 使用交连聚乙烯

日本 MOGAMI 使用交连聚乙烯

美国 BELDEN 使用聚乙烯PE– Polyethylene

德国 SOMMERCABLE使用聚乙烯PE

德国 KLOTZ使用聚乙烯PE

* CANARE MOGAMIBELDEN SOMMER CABLE KLOTZ 是各公司商标商标权利分属各别公司所有

日升<SR> SREXACT

则依照品种x应用场合  使用

聚乙烯

交连聚乙烯

发泡聚乙烯

把电容值控制到理想状态

但是这位朋友最后问了我一句话:

那我们开标要怎么叙述线缆结构呢?

对喔! 我们要怎样明确的告诉乙方我要买的是这样的线

而不是一直拿 RVVP来写标底

所以今天我们要试着跟大家一起找标准并试着叙述线材的标准代称

学会准确的说结构

通常我们叙述线缆的原则是:

由内而外

从导体内绝缘屏蔽结构类型依次做叙述

如果有特别的特征会在前面写上”高亮特征”

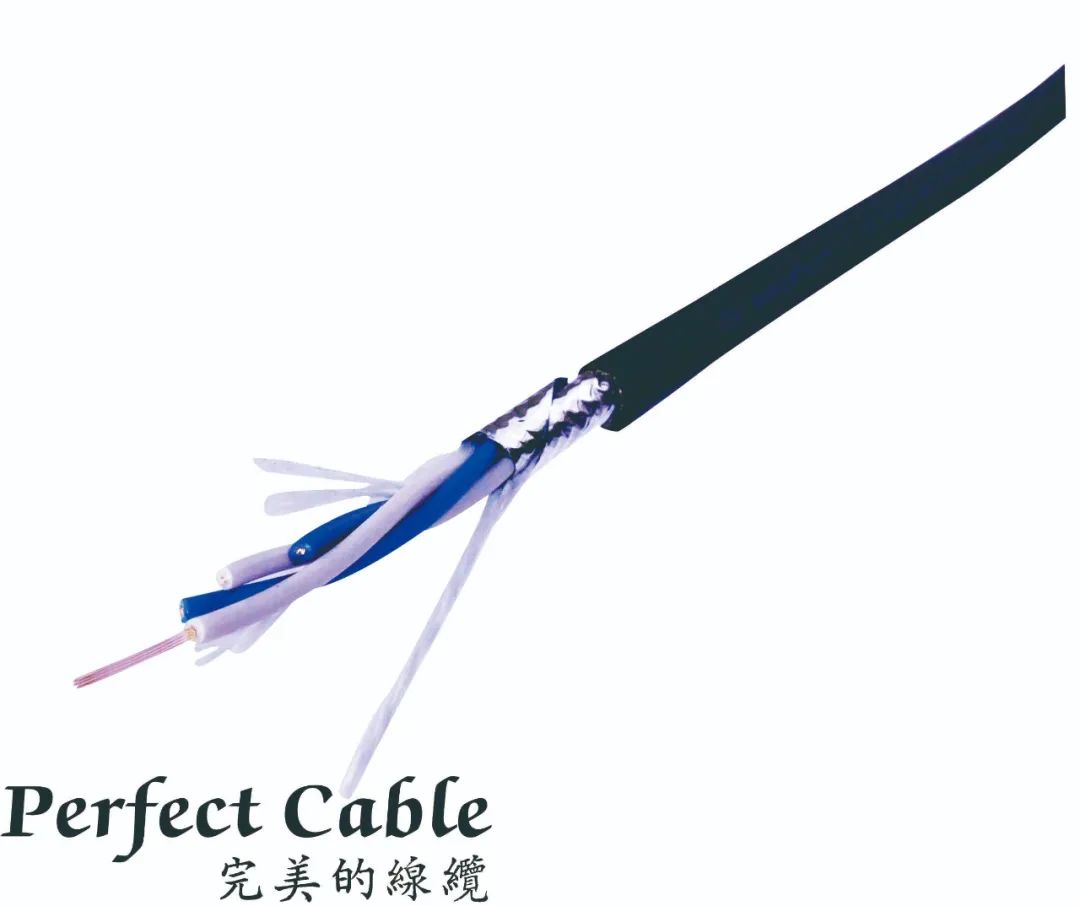

所以我们可以来看一下 S-176 这一款线

特别的特征:低电容

导体:多股软铜线 (移动用途默认使用多股软铜线)

内绝缘:交连聚乙烯

护套(外被绝缘):聚氯乙烯(通常默认省略)

屏蔽:双屏蔽(铝箔+编织)

结构:对绞 (做结构叙述)

类型:控制电缆或通信电缆

组织一下语言:

这是一款“低电容 多股软铜线 交连聚乙烯绝缘 聚氯乙烯护套 双屏蔽 对绞控制电缆”

通常护套大多默认是聚氯乙烯

所以简称

“低电容交连聚乙烯双屏蔽对绞控制电缆”

就能够准确地描述特征

那我们再练习一款:

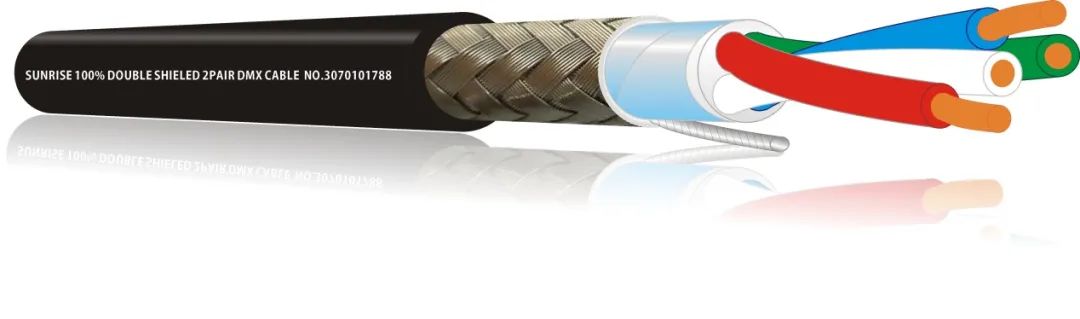

3070101788 两对+双屏蔽

特别的特征:低电容

导体:多股软铜线 (移动用途默认使用多股软铜线)

内绝缘:交连聚乙烯

护套(外被绝缘):聚氯乙烯(通常默认省略)

屏蔽:双屏蔽(铝箔+编织)

结构:两对(“两对”可以表明分别对绞)

类型:数字灯光控制电缆 (低电压数字控制电缆)

所以这是一款

“低电容交连聚乙烯双屏蔽两对型数字控制电缆”

这边的练习是先建立各位具有识别材料的能力

接下来我们需要从几个标准里面找到容易称呼的代号

这边我们需要跟各位提醒:

1.     内绝缘非常重要,电容值要低才能降低高频衰减,这是好的模拟/数字线缆都很重要的关键

2.     结构:对绞是平衡式线缆很关键的结构,透过对绞可以平均吸收干扰,以便透过接收端差动放大做抵销

这两点是目前RVVP标准所无法达到的高度

RVVP标准的限制?

目前有提到 RVV 以及 RVVYP标准的是

GB5023.1额定电压450/750V及以下聚氯乙烯绝缘电缆标准

这两种标准是分别引述

IEC 52 /53 =RVV

IEC74=RVVYP

但这个标准当中没有提到RVVP

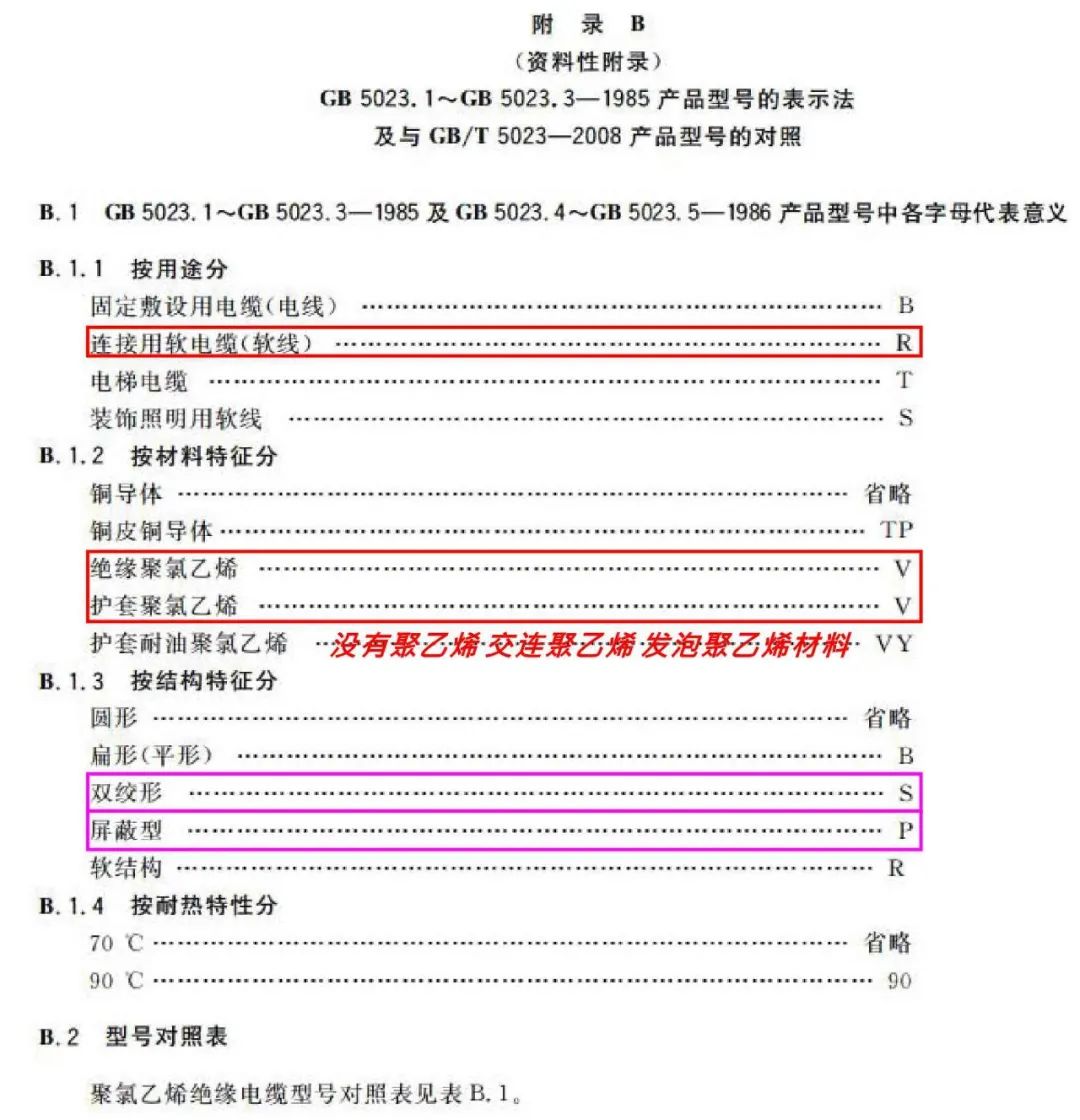

在型号表示当中

没有为 聚乙烯 交连聚乙烯 发泡聚乙烯 材料留下任何代号

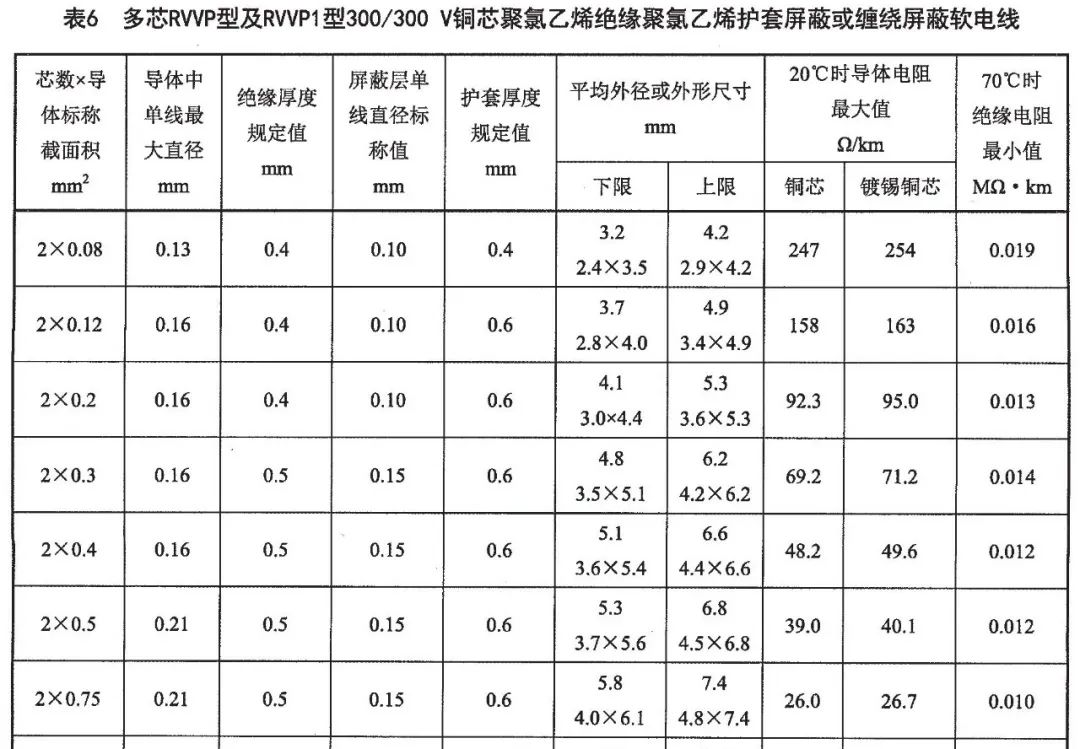

RVVP则被写在

JB/T8734.5

额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第5部分

但是绝缘仅允许PVC

同样也没有为 聚乙烯 交连聚乙烯 发泡聚乙烯 材料留下任何代号

上述是目前大家最常引用的RVV RVVP 标准号

这两个标准由于生活中电器经常使用(电源线),

所以普及,经常被引用

但是由于绝缘材料的限制,所以引述本标准并不恰当

我们需要引用其他标准

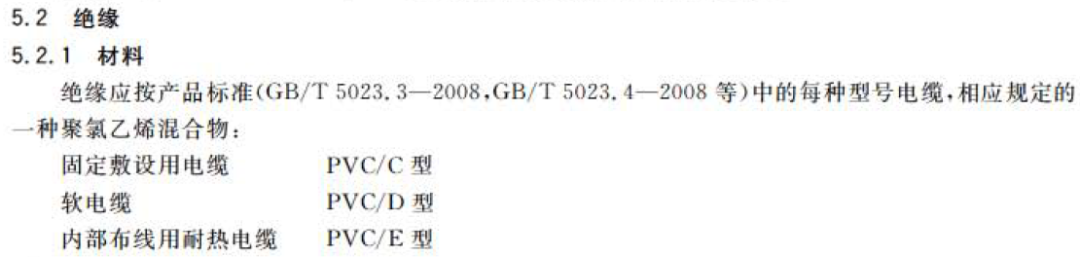

GB5023.1当中线对绝缘材料的选择性只有PVC

GB/T9330 就有提到交连聚乙烯绝缘

实际上在GB/T9330 塑料绝缘控制电缆 标准中

就已经规范有”交连聚乙烯绝缘”材料

但是 “聚乙烯绝缘”不在里面

这跟GB/T9330标准是控制线缆有关

制定之初对于信号的频率响应该不是特别关心

这可以从”对绞”没有被正确陈述得知

而且”交连聚乙烯绝缘”的导体面积最小从0.75 mm²起步

明显较不适合我们常见的话筒线 DMX AES线缆

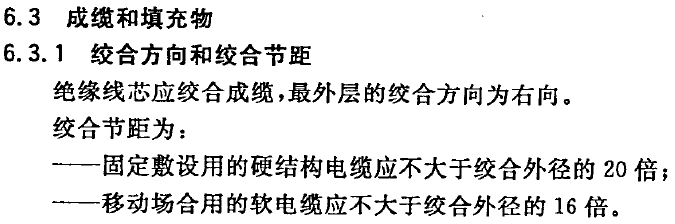

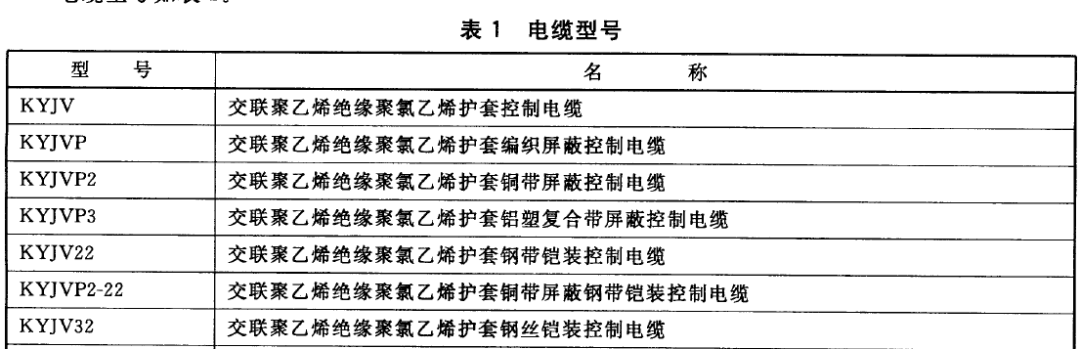

以下我们节录一些GB/T9330 标准条文供参考

而在GB/T 9330.3 当中列出了各种变形

所以我们常用的高质量话筒线可以归类于KYJVP_X 这一大类下面

可是这一标准没有表述双屏蔽的结构

另外这个标准仍然有所欠缺,例如:

对绞仅有6.3章规范,明显有所不足

并且没有考虑到两两对绞的通信线缆需求

往数字/计算机线缆标准找吧

另外一个近似的标准是

GB∕T 18015.1-2017 数字通信用对绞或星绞多芯对称电缆

这个标准主要针对网络线

没有对于绝缘材料特别叙述

仅表述"需要选择"合适的绝缘

当中对于对绞的规定表述在5.2.5

显然这一标准将不容易为

对绞平衡式信号线找出一个合适的代号…

透过翻查标准,我们找到:

TICW/06—2009计算机与仪表电缆标准

这是由国家电线电缆质量监督检验中心所发布的技术规范

这是我们目前搜集到较适合表述

舞台灯光音响行业对绞平衡式信号线的线缆标准

其中

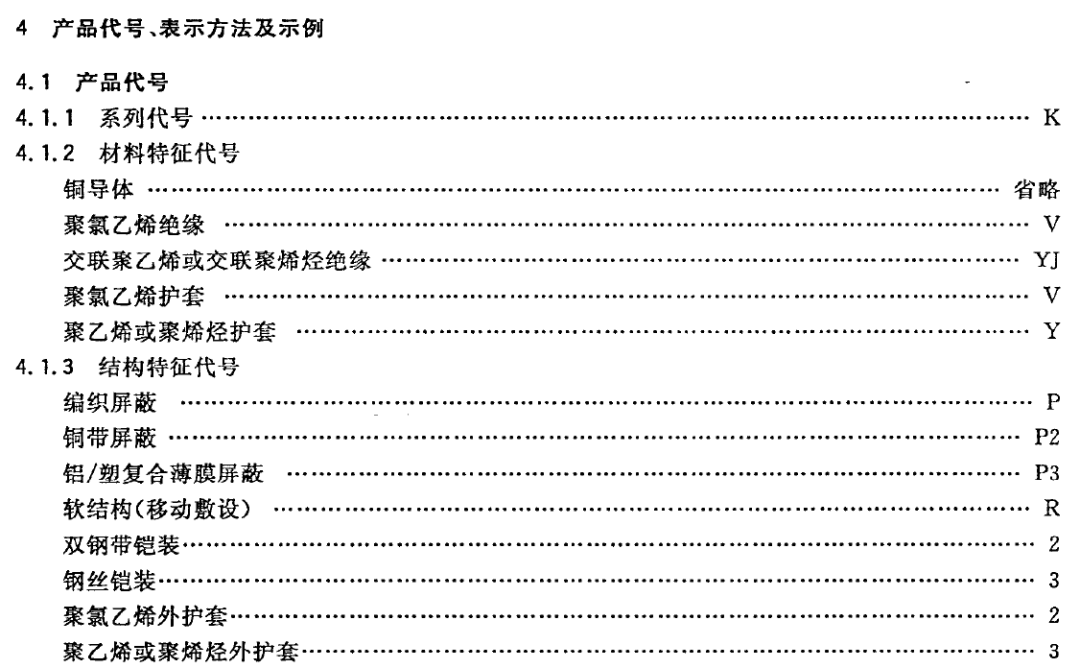

4 产品代号说明、表示方法及产品规格

4.1代号

至于线对的表述则是在后面用组X 芯X 截面积的方式表述

透过这个规范我们就可以用

DJYJVP5R-1X2X0.1256来表述我们S-176的线缆

所以1788可以写为

DJYJVP5R-2X2-0.226

但是这个标准最小截面积是0.5mm2

明显与目前与市面上常见的计算机线缆

24AWG 26AWG 甚至28AWG 有很大的落差

这是需要被检讨的

但是这个标准的制定也有可取之处像:

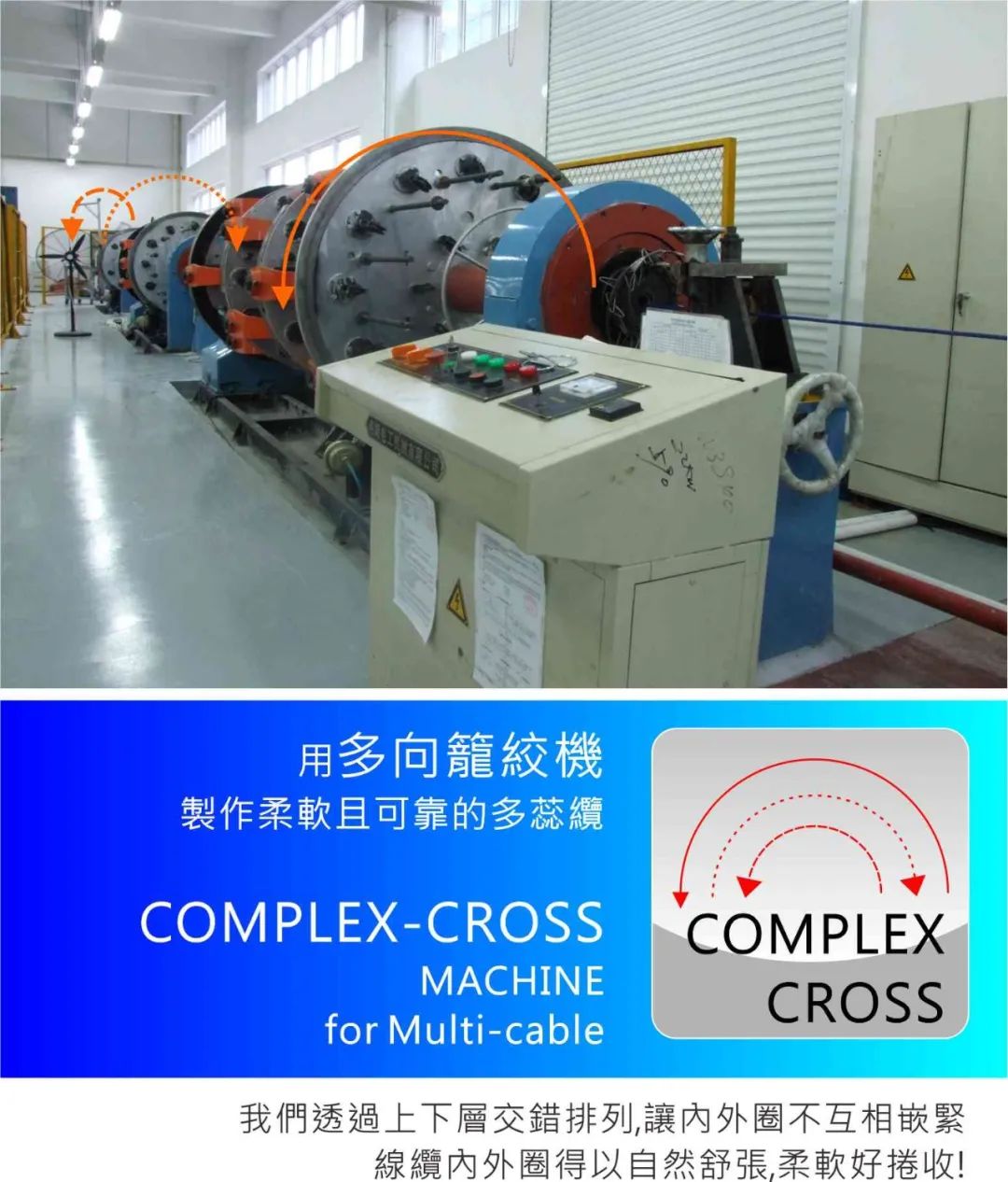

5.5.1.1 这是一个很科学的设计

目前我们的多蕊缆就是用这种” 相邻层绞向相反”的设计

具有柔软好舒张,不易绷死的特点!

关于对绞我们则建议标准的要求可以再更仔细!

尤其对于作为平衡传输用途的线缆

(有些线缆配置了很多蕊 但是做不同用途的非平衡传输用)

这边节距相比GB/T9330 来说部分收紧但也有小部分是放松了

对于 0.75-1.5 mm²来说算是被紧缩的

但是以常见的粗细6mm 以下的话筒线来说反而是放松了

(或许因为标准没有考虑0.5 mm²以下)

对绞规范这样是过于宽松的,

因为平衡式传输只有密集的对绞才能有效地吸收干扰!

下面是老帖子,有需要的请自行延伸阅读

Twisted pair双绞线是如何工作的?

Twisted pair双绞线是如何工作的?(下)

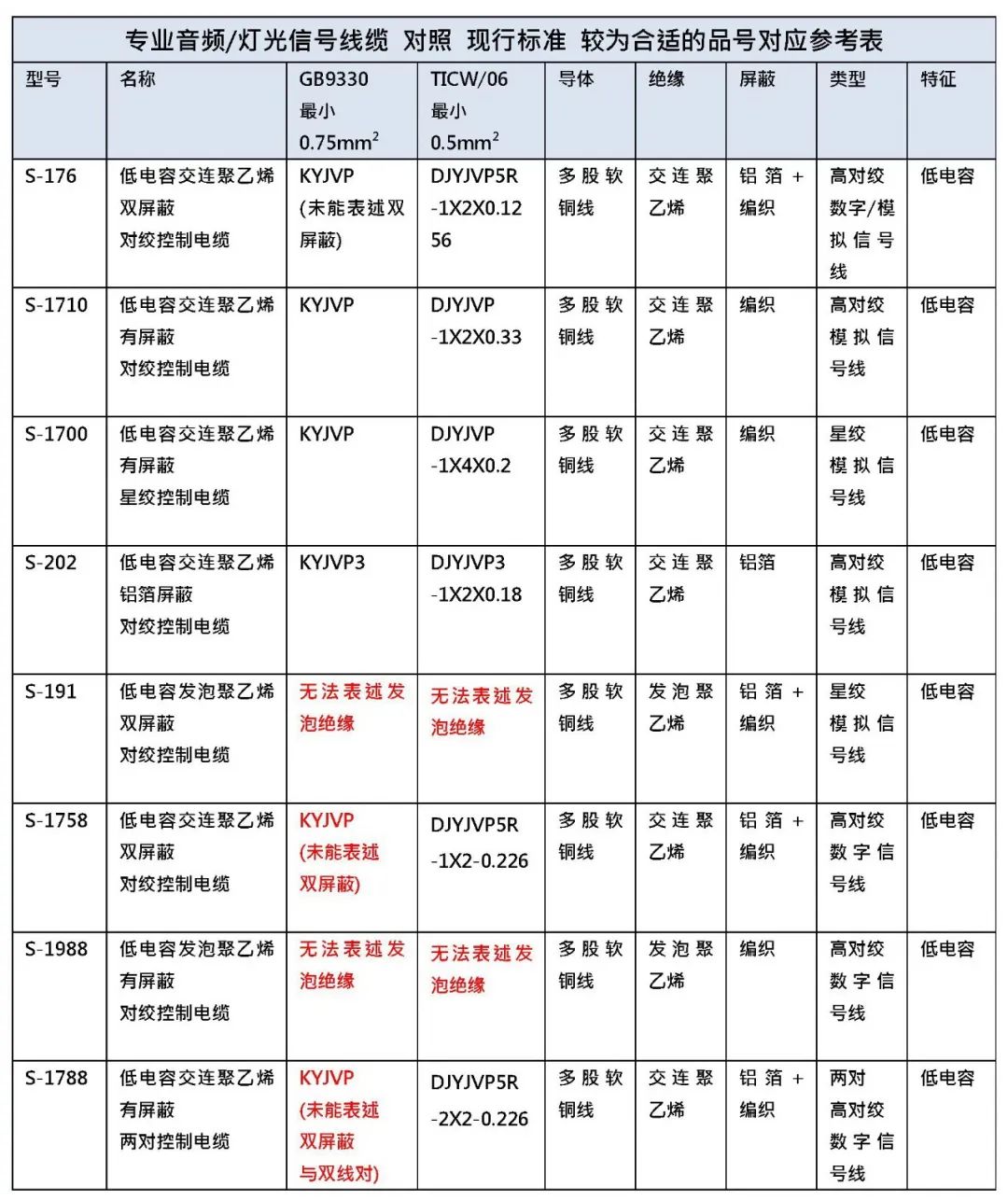

下面规格是我们整理目前畅销/典型的线缆在标准当中可以参考/借鉴的标准

结束语

音视频信号线缆由于其应用场合的特性,

与其他行业有着不同的面貌

聚乙烯 交连聚氯乙烯 发泡聚乙烯

都已经是被实际应用的材料了

舞台灯光音响行业

如何制定一套属于自己特色的线缆标准

尚祈各位前辈与专家不吝指教並一齐推动
