[故障维护 ] 碳纤维导线施工常见的问题及注意事项

P: 2020-04-19 23:53:32

1

碳纤维导线作为一种新型的导线体,对于增容改造具有非常好的效果,在未来行业的预期中,老旧线路在进行增容改造将大批量使用此类产品进行改造,但是由于目前仍缺少相关运行经验,对于此类产品,运行单位一般持保守态度,因为断线等故障会给运行单位带来巨大的安全压力。

碳纤维导线全名叫碳纤维复合芯铝绞线(ACCC),该导线从本世纪初开始运用至今只有较短的十多年,有一定的应用经验。碳纤维导线具有强度高,重量轻,弹性模量高,线膨胀系数小,弧垂小,线损小,载流量大(允许温度高),耐腐蚀,使用寿命长等的特点。特别适合于滨海、矿山地区腐蚀强度大、污秽强度高、导线易舞动的使用环境。

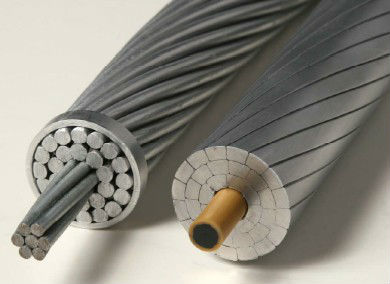

安徽天康碳纤维导线

该导线的发展背景是原有输电线路输送能力已不能满足负荷的快速增长,更换为截面较大、载流量大的导线或新建专线势在必行。拆除旧有线路、改造杆塔再架设新导线的传统方法成本高,工期长,或原有线路通道下征地困难,导致新架线路将无法使用原有线路通道,给电网规划和建设带来极大困难,一定程度的提高了工程造价并延长了建设周期;线路架设过程中的长时间停电,也极大影响了电网的供电可靠性和设备可用系数。为解决上述矛盾,寻找一种既能利用原有线路通道又能最大程度减少杆塔改造,同时还能大幅提高线路输送能力的工程施工方法成为唯一出路,在此情况下有了碳纤维导线。

碳纤维导线有他的许多优点,但也有他的不足之处,如大部分碳纤维导线碳纤维芯单芯(据了解,现在在发展碳纤维芯绞线),施工中易受损,因在铝绞内部,不宜发现,受损后对以后的运行会遗留一点的安全隐患。今天小编就收集的一些易出现的问题的案例与大家做下分享,主要是施工阶段的,并就运行中的一些注意事项做简单说明。

缺陷类型1:表面毛刺

情况介绍:某500kV架空输电线增容改造,将原钢芯铝绞线更换碳纤维导线。在施工时,碳纤维导线导线到货后,进行开盘验收发现导线表面起毛刺。
原因分析:厂家生产加工过程中工艺存在瑕疵,造成导线表面出现毛刺。
造成后果:线路投运后会造成电晕和尖端放电现象。
建议:物资到货后应逐盘进行验收。

缺陷类型2:断股

情况介绍:某500kV架空输电线增容改造,将原钢芯铝绞线更换碳纤维导线。在架线施工时,发现导线有断股,该断股处未发现施工受力痕迹。
原因分析:厂家生产加工过程中工艺存在瑕疵,导致出厂时导线就出现断股。
造成后果:线路投运后会产生散股以及抛股的现象。
建议:物资到货后应逐盘进行验收,三跨段应重点验收。

缺陷类型3:"灯笼"、鼓包

情况介绍:某220kV输电线路增容改造工程,将原1× LGJ-400/35 型钢芯铝绞线导线更换为1×JRLX/T-400型碳纤维导线。在架线施工过程中出现导线"灯笼"、鼓包现象。

原因分析:碳纤维导线是由内层碳纤维芯和外层铝线绞制而成,碳纤维导线在展放或收紧的过程中,由于张力的作用,碳纤维导线表面的铝线会发?"蠕变伸长"(铝线各股之间会有空隙,受力使导线各线股之间靠的更紧,空隙变小,虽然导线长度为变,但整根导线伸长了),内层碳纤维芯棒由于强度高,变形量小。外层铝线与内层碳纤维芯棒会发生相对的滑移,当滑移收到阻碍时或一侧耐张线夹压接完成后,会导致碳纤维导线表层铝股出现"灯笼"(鼓包)。
造成后果:(1)碳纤维导线铝线出现"灯笼"(鼓包),对于运行中的线路,一般难以修复,铝线松散后也导致碳纤维芯长期暴露在空气中,如果运行环境恶劣,对碳纤维芯不利;(2)铝线出现"灯笼"(鼓包),由于运行过程中张力的变化,会使表面各层铝线受力不均匀,导致铝线断股。
建议:(1)各个导线厂家的在加工过程中的技术指标不一样,会导致成品导线的绞制松紧程度不一样,在作业前应进行厂家技术交底,严格按照厂家的作业要求展放收紧导线;(2)在紧线挂线的施工过程中应使用专用预绞式耐张工具,减少拉头和卡线器的使用,避免出现应力集中的现象;(3)大耐张段施工过程中,在紧线画印前,在满足耐张段线长的情况下,应将紧线侧导线余线开断后再紧线,使"蠕变伸长"的铝线尽可能在开断处跑掉。

缺陷类型4:断线

情况介绍:某220kV输电线路增容改造,将原 2 × LGJ-300/25 型钢芯铝绞线导线更换为240/30 双分裂碳纤维复合芯铝绞线导线。在架线施工过程中发生断线,均为采用空中压线的导线在挂线后从耐张线夹的压接区内(管口附近)断裂。

原因分析:经过相关试验、解剖断线耐张线夹等方式查证断线原因,从试验结论分析,主要存在碳纤维导线的碳芯径向耐压试验不合格问题。国家标准GB/T 29324-2012、国网标准Q/GDW 1851-2012均要求径向耐压标准为"截取长度不小于100mm的复合芯棒,以1mm/min至21mm/min加载速度平稳加载至破坏,复合芯棒应承受不小于30kN的压力,其端部应不开裂和脱皮"),但试验的碳纤维导线不满足该项要求,该型号导线的供应商自身生产的碳纤维芯无法达到标准要求,目前国标中关于碳棒的径向耐压试验要求,国内绝大多数的供应商只有Φ7.5及以上的规格碳棒能满足,对Φ6的碳棒进行径向耐压试验很难达到试件为100mm不小于30kN的要求。综合相关试验结论和调查情况,分析断线原因主要集中在压接过程中可能存在过压和其他压接工艺问题,以及导线产品质量问题。
造成后果:断线

建议:碳纤维导线在施工过程中应严格执行《碳纤维复合芯架空导线施工工艺及验收导则(试行)》中的相关规定。

缺陷类型5:外侧刮伤

缺陷描述:某500kV输电线路增容改造,将原 LGJ-400/35 钢芯铝绞线导线更换为JLRX/F2A-460/40-26碳纤维导线,线路竣工验收过程中发现导线磨损、裂痕。
原因分析:导线在运输、展放过程中被尖锐物剐蹭后导致碳纤维外层软铝刮伤、蹭伤。
造成后果:影响外观质量,还会产生电晕,严重时导线会灼伤,甚至引起断线事故。
建议:物资到货后应逐盘进行验收、导线展放后应逐档进行验收。

缺陷类型6:散股

缺陷描述:某500kV输电线路增容改造,将原 LGJ-400/35 钢芯铝绞线导线更换为JLRX/F2A-460/40-26碳纤维导线,线路竣工验收过程中发现导线跑股。
原因分析:导线在展放过程中经过滑轮时因展放角度过小或滑轮型号不匹配导致过线时受到挤压而松股;导线展放完成后,附件安装时提线过紧拧曲导线导致松股。
造成后果:影响外观质量,还会产生电晕,严重时导线会灼伤,甚至引起断线事故。同时还会影响导线强度。
建议:物资到货后应逐盘进行验收、导线展放后应逐档进行验收。

缺陷类型7:磨损

缺陷描述:某500kV输电线路增容改造,将原 LGJ-400/35 钢芯铝绞线导线更换为JLRX/F2A-460/40-26 碳纤维导线,线路竣工验收过程中发现在预绞丝尾端有环形磨损痕迹。
原因分析:一是导线预绞丝绑扎时最后几股不易就位,采用螺丝刀等工具起撬时划伤,二是预绞丝绑扎后发现位置不对再次拆除预绞丝时施工保护不到位损伤导线。
造成后果:影响外观质量,还会产生电晕,严重时导线会灼伤,甚至引起断线事故。同时还会影响导线强度。
建议:应重点加强对预绞丝附近导线的验收工作。

汇总

通过以上3个工程7类缺陷汇总,发现了以下两方面问题:

1.碳纤维质量问题,由于厂家未严格按照相应规程规范加工,导致产品部分参数不合格,给施工过程乃至运行中带来了不可预估的隐患

2.施工工艺不良问题,部分施工单位仍然采用的是传统导线的施工方法,导致碳纤维导线鼓包、断股甚至断线

以上两个问题给运行当中了一定的安全隐患,尤其是产品质量问题,依据目前的案例来看,主要是碳棒不满足规范要求,然而碳棒是承力部分,不合格的碳棒势必造成导线机械性能下降,即便施工工艺良好,运行过程中遇到不良工况,也极易发生断线事故。

作为运行单位,在碳纤维的运用方面需要注意以下几方面事项:

 1.尽管碳纤维导体已经发展了十几年,但在工程中并没有得到广泛的应用,也缺乏操作经验。对于重要跨度和大跨度,碳纤维不推荐使用导体。可以选择相同载流能力的铝合金芯高导电率铝绞线。

 2.严格的初验,特别是对扩能项目,必须有详细的导线比较和选择方案,并仔细选择碳纤维导体。为项目确定用途碳纤维导体,了解定位温度和最高允许温度碳纤维设计单位提供的导线,了解导线相应的弧垂特性和导线连接器的选择方法等。

 3.由于问题发生在重要的跨度上并且影响太大,为了确保重要跨度所在的受拉段的安全可靠运行,碳纤维原则上,导体不应用于重要的跨距,可以使用具有相同载流能力的铝合金芯高导电率铝绞线。

 4.严格执行碳纤维《复合芯架空导线施工技术及验收导则(试行)》,掌握施工单位的压接技术,抽查压接质量,500千伏线路分步走线,无人机沿线220千伏线路拍照等方法,完成中间环节和竣工环节验收,结束验收。

 5.对于施工单位与地面有硬接触的地方碳纤维导线在施工过程中,如夹线装置夹在导线上的位置,提出了痕迹记录的要求,以避免出现问题后的纠纷。

 6.为了碳纤维已投入运行的线路,在检修过程中尽量避免使用失控的出线,防止铝绞线变形,同时,适当准备一些适合的高温预绞修复带碳纤维钢绞线断裂。

 7.探索一种检测芯棒断裂的实用方法。由于芯棒目前是单芯的,目前还没有有效的从断裂到断开的检测方法。因此,探索有效的检测方法,掌握碳棒断裂发展规律势在必行。

 8.倡导全生命周期的概念碳纤维导体,从运行开始,充分掌握运行状况,评估运行状况,推断剩余运行时间也是一个极其关键的问题。作为碳纤维导体对操作单元来说相当于一颗定时炸弹,一旦它进入其生命周期的终点,建议掌握其最佳操作时间碳纤维从整个生命周期的角度出发,为后续更换提供强有力的支持,避免发生重大故障后的更换。

——安徽天康集团
