[行业新闻] 你所不知道的:海底电缆如何穿越琼州海峡?

P:2019-02-18 14:31:01

1

陆地上输电已经是习以为常的事。但是隔着一湾琼州海峡电又如何传输?

这就要通过海底电缆。

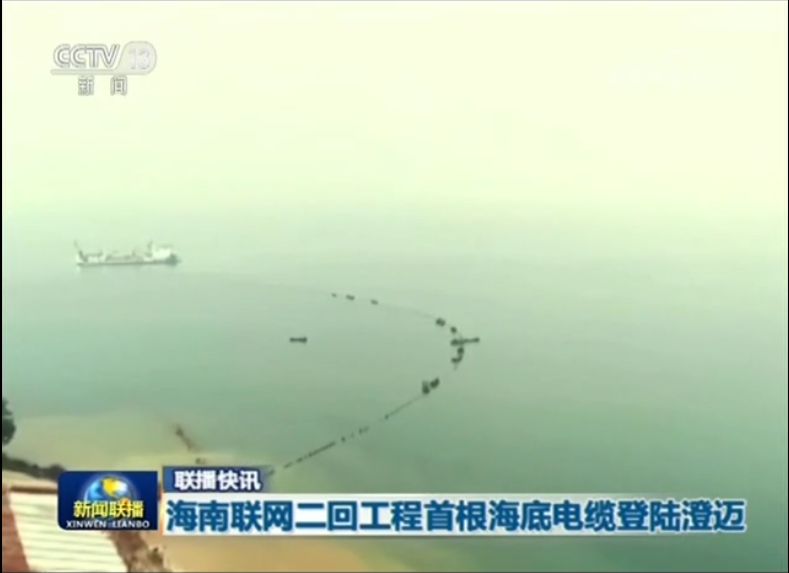

2月9日,我国第二条500千伏超高压、长距离、大容量的“南方主网与海南电网第二回联网工程”首根海底电缆在海南澄迈500千伏林诗岛终端站登陆。

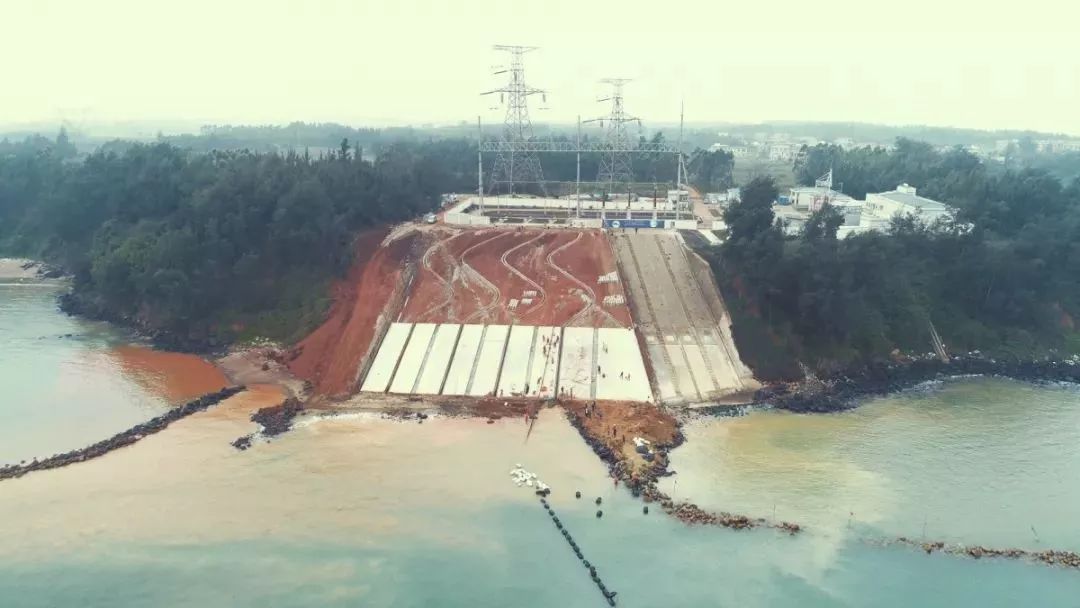

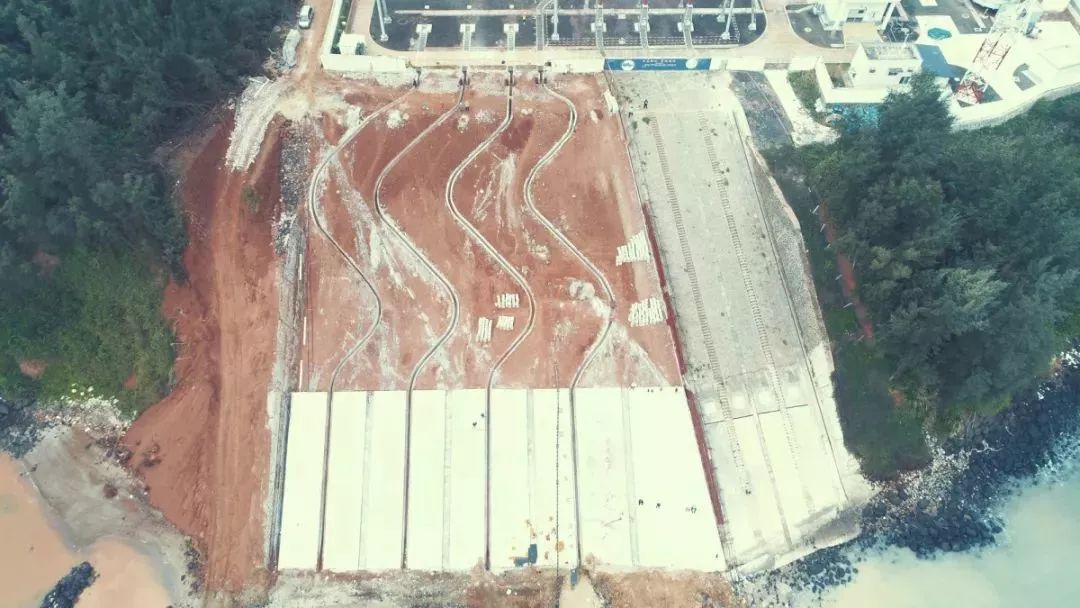

4根海底电缆通过架空线路最终接入500千伏福山变电站。(宋印官 摄)

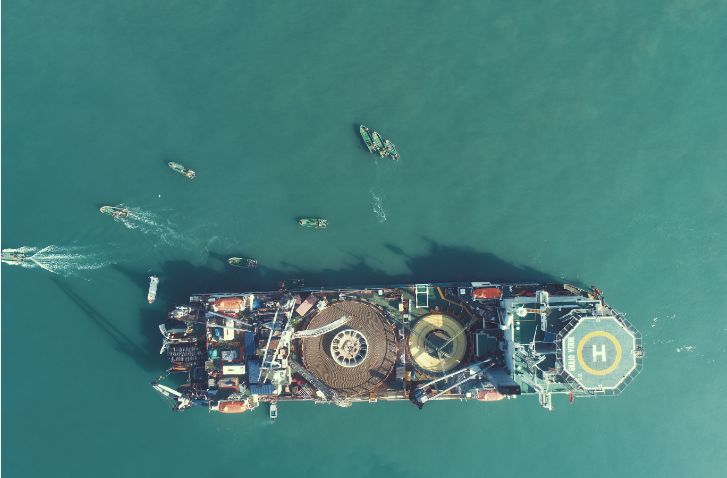

俯视海缆敷设施工船。(蔡勇 摄)

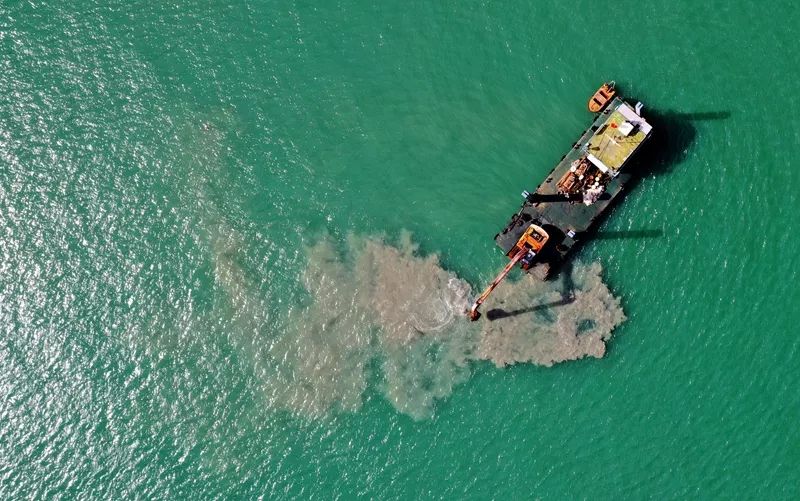

2018年11月15日,在琼州海峡广东侧海域,水陆两栖挖沟船开始对海南联网二回工程路由段进行预挖沟,标志着海南联网二回工程海上部分施工正式实施。(李品 庞燚)

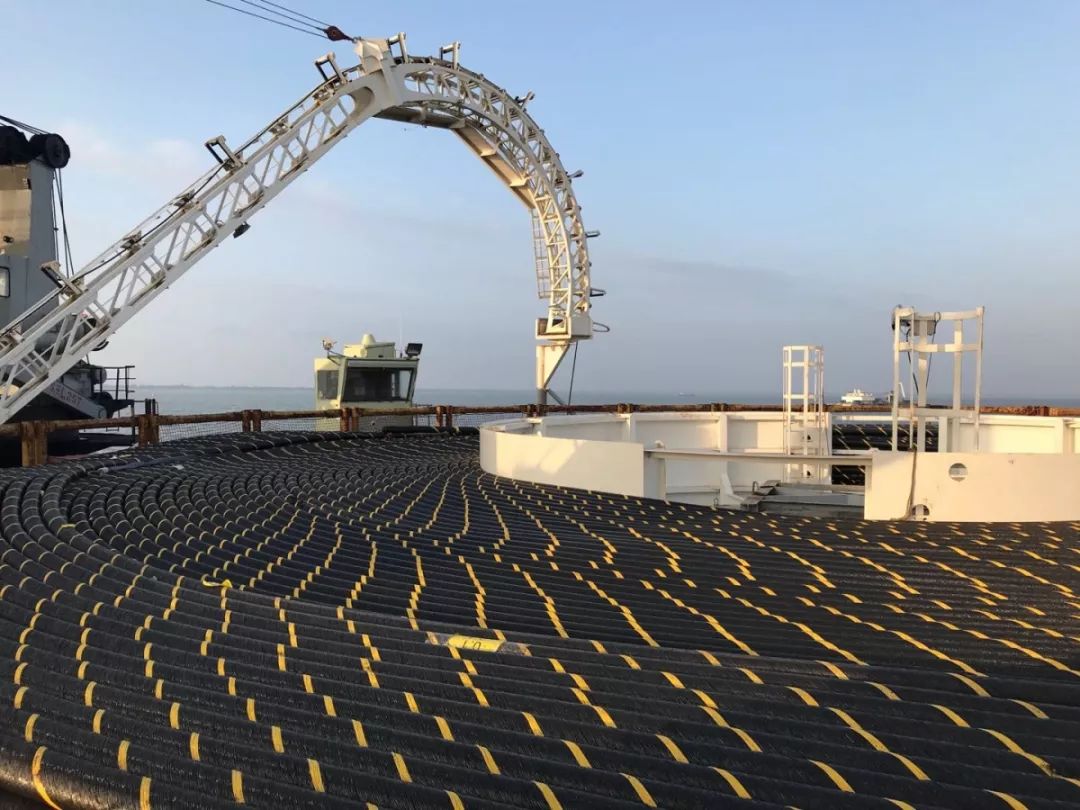

在海缆敷设施工船上等待下海的海底电缆。(朱玉 摄)

整整齐齐的电缆像一条盘踞的黑色大蟒蛇,从海底敷设船上缓慢入水。最终在岸上登陆。


海底电缆在海南澄迈登陆。(宋印官 摄)

水+电

听起来是

一个危险的组合。

敷设海底电缆

要如何操作?

----------------------------------------

什么是海底电缆?

海底电缆是用绝缘材料包裹的电缆,铺设在海底,主要用于水下传输大功率电能,与地下电力电缆的作用等同,只不过应用的场合和敷设的方式不同。

本项目的海底电缆采用500kV充油纸绝缘电缆,单根连续长度约32千米,直径14厘米,中间没有接头,是目前世界上单根长度最长的500千伏交流海底电缆。

国内暂无生产能力和施工能力,全球只有3条生产线具备生产能力,也只有2条船能满足施工需要。

海上施工较陆地有特殊性水下压力大过往船只多潮水涨退洋流大小都会影响海底电缆的敷设

-------------------------------------------

4根500千伏海底电缆

如何穿越琼州海峡?

由于琼州海峡海况复杂,风急浪高,平均水深44米,最深达到110米,要一次性把没有接头的电缆安全地敷设到海底,难度非常大。

在敷设前,要做好电缆路由勘察清理,进行渔网渔具及残留物清理,海船沟道开挖,海上导航信息发布,安全警戒措施等各项工作。

2月3日,首根海底电缆从广东徐闻500千伏南岭终端站开始敷设。

海缆敷设施工船满载海底电缆抵达距离南岭终端站5.5公里左右的指定敷设海域。海缆敷设施工船与另一艘辅助施工船对接,开始倒缆,将部分电缆转移到辅助施工船上。


倒缆完成后两艘船分别向南岭终端站和林诗岛终端站方向开始敷设海缆。深海部分海缆敷设通过动力定位船只,配备水下遥控机器人、自动定位等全自动化施工设备,准确将海缆敷设到指定路由位置,

通过水下机器人进行敷设。

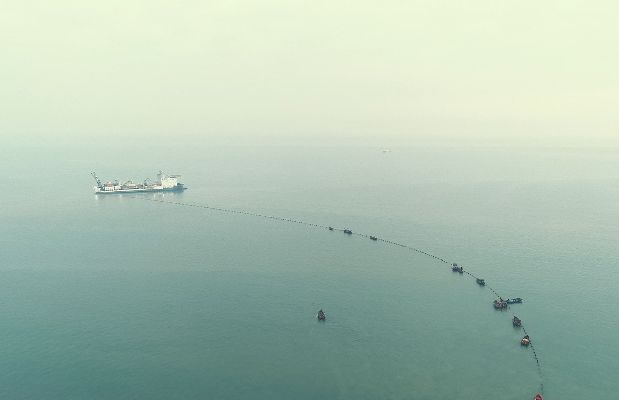

海底电缆正在敷设,准备登陆。(宋印官 蔡勇 摄)

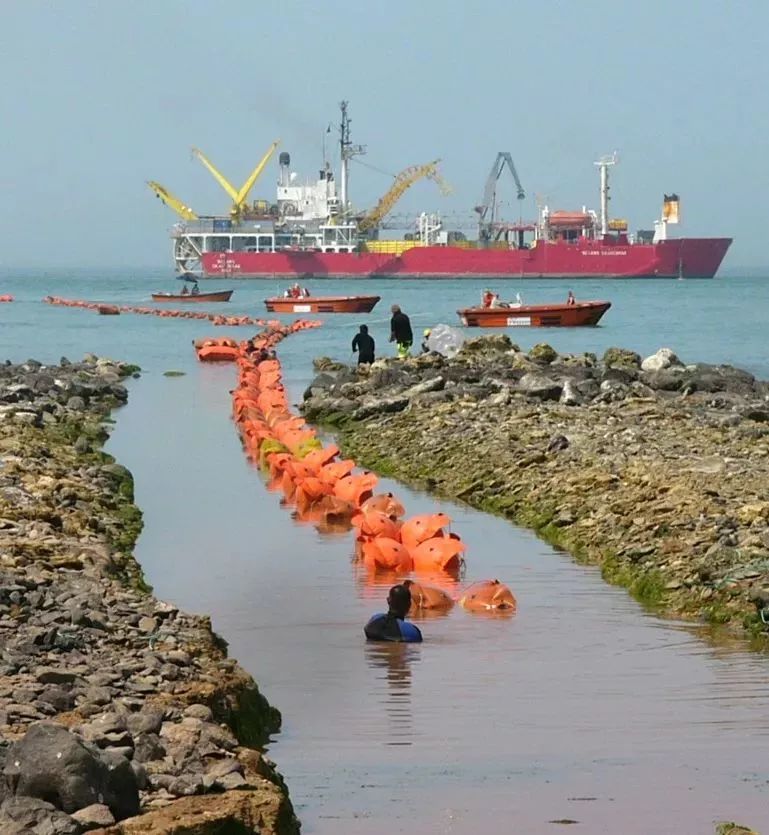

海缆登陆段的敷设作业敷设船停在距岸边1公里左右的地方将绑扎好浮体的海缆从船尾“吐”出。绑着浮体的海缆。

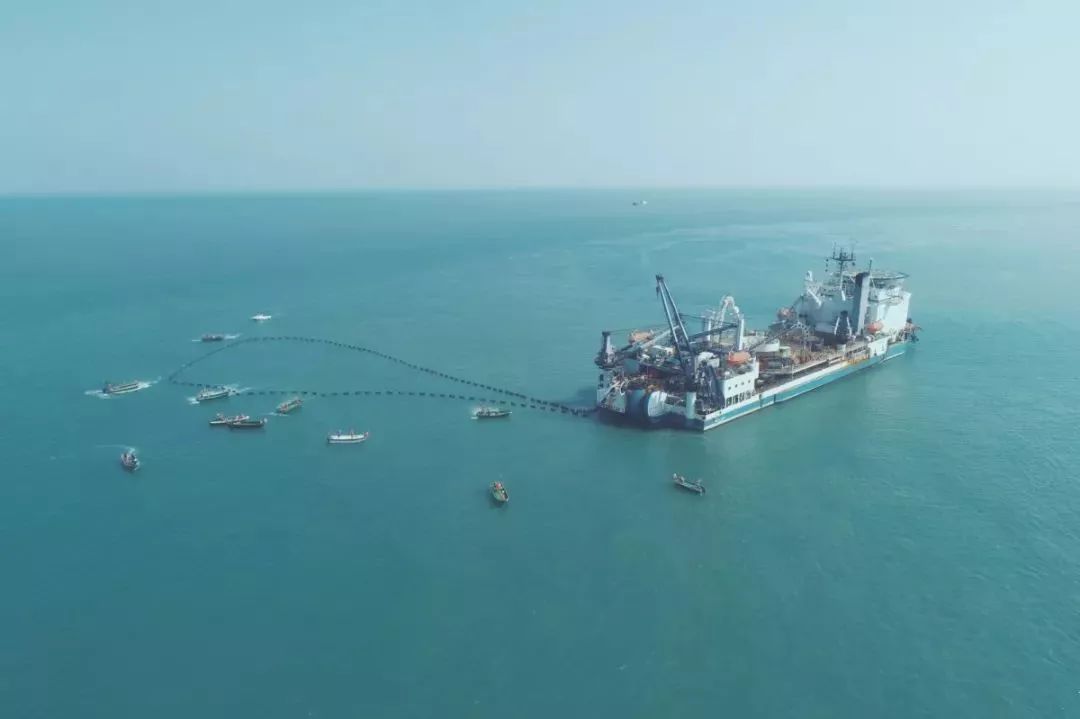

海缆被数艘小船拉出“欧米伽弯”。(宋印官 蔡勇 摄)

接下来海缆被数艘小船拉出“欧米伽弯”。释放出约980米的海缆后,在船上完成海缆切割、封堵及牵引头的制作并将电缆全部释放至水中,由小船牵引至登陆段再通过岸上的牵引机牵引上岸。

装有电缆的大型敷设船吃水太深,到浅海区域就会搁浅。还需要另一艘小型驳船做浅海敷设。(李品 宋印官 摄)

随后拆除浮体使电缆下沉到电缆沟槽里进行填埋。

在沙地及淤泥区,用高压冲水冲出一条约2米深的沟槽。

在珊瑚礁及黏土区,用切割机切割一条海底沟槽。

待电缆敷设好后进行埋盖。


后期再由冲埋船对海缆进行冲埋和抛石保护,好比给海底电缆穿上“防护衣”。在敷设的过程中,要重点监视船只的航行速度,电缆释放速度,电缆释放位置,并控制电缆的入水角度以及敷设张力,避免由于弯曲半径过小或张力过大而损伤电缆。

特别是林诗岛终端站登陆点,转弯角度达120度,要始终保持控制弯曲半径不小于5米,通过优化施工工序,合理调配施工船只,使电缆按照预定方案登陆。

敷设船抵达登陆点近岸段约1公里处通过浮包放下剩余海底电缆通过牵引小艇缓缓驶向登陆点历经6个小时施工后海底电缆在海南澄迈林诗岛登陆。


为什么要建海底电缆?

在2009年6月30日随着跨海联网一回工程投运海南由此结束了自1914年通电以来漫漫的“电力孤岛”的历史

2009年3月29日,最后一根海缆上岸。(钟巍巍 摄)

2009年3月17日联网一回首根海底电缆上岸。截至目前,南方电网主网与海南电网联网一回工程已安全稳定运行近十年。

自2009年6月海南联网一回工程投运后,海南彻底结束了电力孤岛运行的历史。

随着海南社会经济高速发展,海南核电二期工程建设,特别是海南自贸区(港)建设的快速推进,原有的单回联网已不能满足海南省内的电力供应及电网系统需要。


海南联网二回工程预计今年4月建成投运,届时海南岛与大陆将实现双回线路联网,进一步提高海南全岛供电可靠性。

海南联网二回工程建成后,将实现海南电网与南方主网间双回线路联网,电力输送能力将由60万千瓦增加至120万千瓦,将进一步提高联网工程的可靠性,为海南省电网安全、核电稳定运行提供“双重保障”,助力海南建设绿色能源岛,为海南自贸区和中国特色自贸港建设提供坚强的电力支撑。

2月11日,中央电视台“新闻联播”“晚间新闻”栏目对南方主网与海南联网二回工程首根海底电缆登陆海南澄迈进行报道。

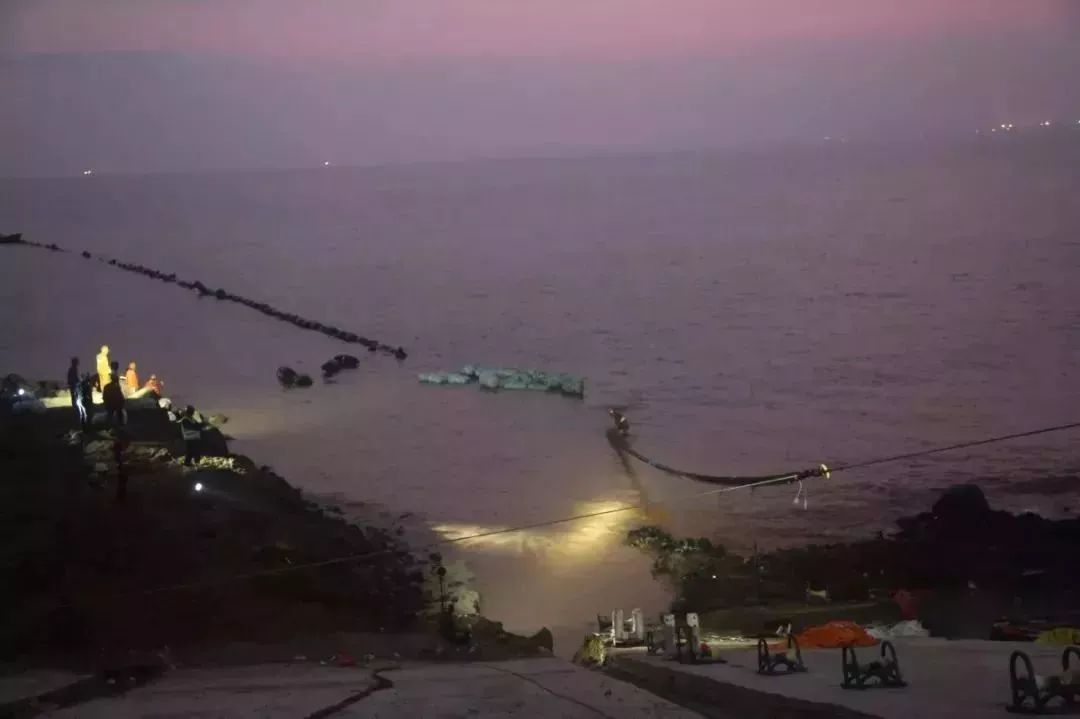

海底电缆在海南澄迈登陆,电力施工人员通宵作业。(宋印官 摄)

这次春节期间300余名电力建设工作者放弃休假与家人团聚的机会连续坚守在施工一线,积极推进南联网二回工程海缆敷设施工工作。

琼州海峡船务航行繁忙,渔业繁荣,为保护海底电缆不受锚害,渔业作业等威胁,南方电网超高压输电公司日常要对海底电缆进行巡视维护,确保海底电缆的稳定可靠运行。


南方电网超高压输电公司  海南电网公司

编辑:伍昭静

图文:李品 宋印官 张力元 朱玉
