UL防火电缆

UL列明的任何电缆经过测试验证，如符合某种防火等级，可在电缆上印UL标志、防火等级和批准的档案号。

下面我们来看看UL444标准（Communications Cables）中有哪些严苛的防火等级线缆。

No.1CMP级 –Plenum Flame Test/Steiner Tunnel Test

这是UL防火标准中要求最高的电缆（Plenum Cable），要求符合Appendix A of NFPA 262。实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300,000BTU/Hr） 燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。烟密度的峰值最大为0.5，平均密度值最大为0.15。

这种CMP电缆通常安装在通风管道或空气回流增压系统中，被美国和加拿大所认可采用。

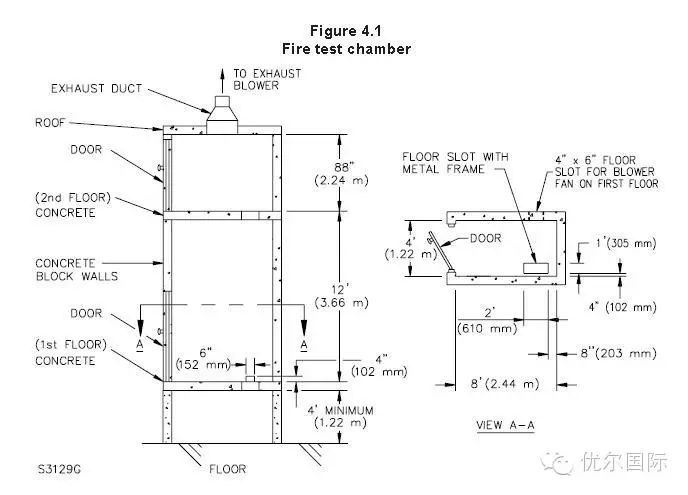

No.2CMR级 –Riser Flame Test

这是UL标准中商用级电缆（Riser Cable）,防火要求符合标准UL1666。实验规定在模拟直立轴上敷设多条试样，用154.5KW煤气本生灯（527,500BTU/Hr） 燃烧30分钟。合格标准为火焰不可蔓延到12英尺高的房间上部。一般用于楼层垂直和水平布线适用。

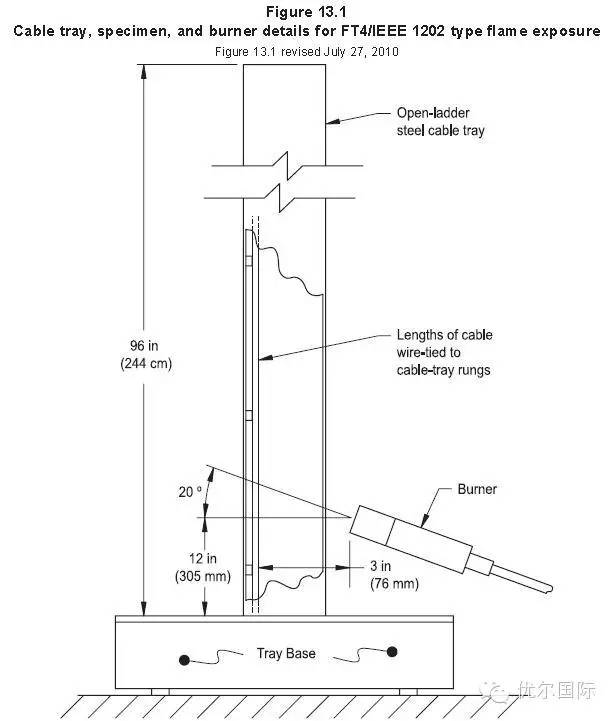

No.3 CM级--Vertical Tray Flame Test

这是UL标准中商用级电缆（General Purpose Cable），防火要求符合标准UL1685。实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70,000BTU/Hr） 燃烧20分钟。合格标准为火焰不可蔓延到电缆的上端并自行熄灭。一般仅用于同一楼层的水平走线，不应用于楼层的垂直布线上。

No.4 CMG级 –Vertical Tray Flame Test

这是UL标准中通用级电缆（General Purpose Cable）,防火要求符合标准UL 2556。测试条件与CM类似，同为美国和加拿大认可适用。没有烟雾浓度规范。一般仅用于楼层的水平走线，不应用于楼层的垂直布线上。

No.5 CMX级 –Vertical Wire Flame Test

这是UL标准中家居级电缆（Restricted Cable），防火要求符合标准UL 2556 中VW-1 。实验规定试样保持垂直，实验用的喷灯燃烧（30,000BTU/Hr） 燃烧5次，每次15秒分钟。合格标准为延燃不超过60秒，纸旗烧毁不超过25%，滴液不引燃所铺设的棉花。仅用于敷设单条电缆的家庭或小型办公室系统。这类电缆不应成捆敷设使用，一般套管。

（客户CM样品委托YCCT测试图-1）

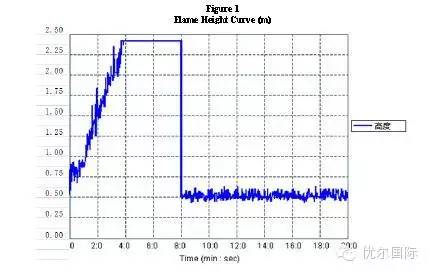

（客户CM样品委托YCCT测试图-2）
