tonytony --- 2021-11-11 09:43:00
1
我们都知道平行对线中，两根芯线直接包屏蔽带，这种结构的特性阻比较好计算，

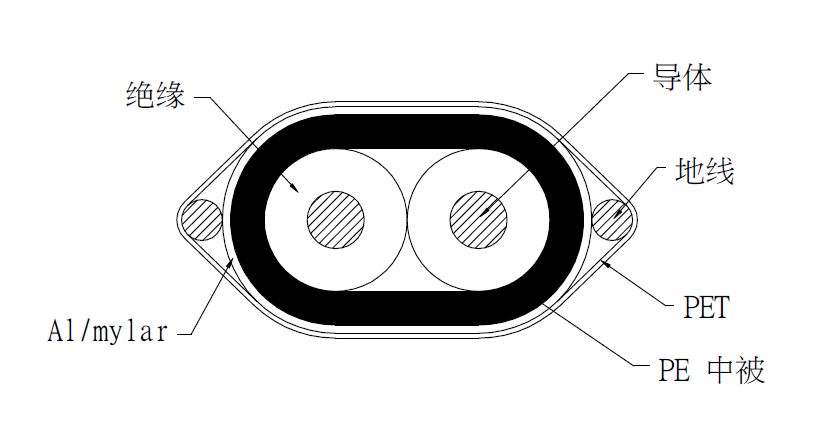

现在有一款两平行芯线外面再挤出一层PE中被层，再进行屏蔽带的包复，这种结构要怎么计算特性阻抗呀？
有会的大佬指教下，急！！！！
lls1112 --- 2021-11-11 14:01:14
2
从计算上来说导体和绝缘外径都没有变化, 计算基本是一样的, 主要考虑的是屏蔽内的2条芯线的空间, 就像我们考虑独屏和全屏一样,
你这个结构当然不能按全屏来计算, 所有想通过计算肯定是很难算不出来的, 对比之前的结构来说电容肯定会变小, 阻抗会变大些, 至于会变大多少得
通过样品来确定, 阻抗变化应该不会很大3~5欧姆之间.
ming0324 --- 2021-11-11 14:07:02
3
平行的沒測試過，對絞的有測試過，依不遮蔽對絞計算，結果減15左右
游客 --- 2021-11-11 14:16:00
4
你是哪家?
主席 --- 2021-11-11 23:41:51
5
跟单绝缘的计算方法差不多，把绝缘和空气的组合介电常数换成绝缘、中被和空气的组合介电常数即可
游客 --- 2021-11-12 10:48:18
6
不同的芯线材料，实际测出来差别很大，最好找相同的结构产品，反向推算
a45878403 --- 2021-11-17 09:35:48
7
同意楼上的，计算基本是一样
HHHH0734 --- 2022-03-29 14:33:29
8
这是做2.1V 平行对？ 能看看测试报告吗
xuyue13773426 --- 2022-04-04 01:55:59
9
lgf2005 --- 2022-11-04 22:28:39
10
这是莱尼的结构，不怕被告专利侵权么
tian124 --- 2023-12-27 14:37:59
11
lgf2005:这是莱尼的结构，不怕被告专利侵权么
你认真的吗？
这个打了莱尼的logo吗？
很多高频线这种结构，
还有SATA，不都是这种！
那里来那么多侵权？
