[钢芯铝绞线] 间隙式钢芯铝绞线
P:2019-03-01 10:00:33
1

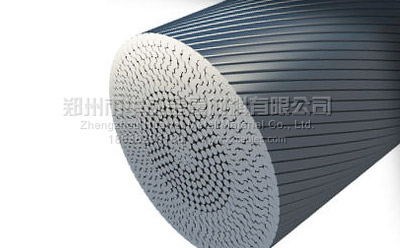

间隙式钢芯铝绞线
产品类别:新型绞线产品
产品名称:间隙式钢芯铝绞线
点击次数:
摘要:
间隙式钢芯铝绞线也叫间隙式架空铝导线,间隙式钢芯铝绞线由于这种产品结构存在间隙,间隙钢芯铝绞线产品有特别良好的自阻尼特性,特别适合在易发生台风、暴雨和风沙尘暴的地区使用。
间隙式钢芯铝绞线的参数和性能:
间隙式钢芯铝绞线结构
加强芯:圆形特高强度镀锌钢线(EST)或特高强度铝包钢线(LB10或LB14)
载流导体:圆线或梯形(超)耐热铝合金线
间隙式钢芯铝绞线采用高强度镀锌钢线和耐热铝合金线通过特殊工艺,留出"间隙结构",然后同心绞合而成的特种架空输电导线。
间隙型增容导线的内层导体采用型线截面以保持钢芯与铝合金之间的间隙,在间隙中填充耐热油脂从而避免了钢芯与铝合金内层的摩擦,使得铝合金层与钢芯可以独立移动。通过一种特殊的创新架线方式实现铝部张力转移,所有张力都由钢芯承担,导线的线膨胀性能即为钢芯的线膨胀性能。
间隙式钢芯铝绞线和"间隙结构"的结合运用提供了优异的截流特性和弧垂特性,因而在现有的输电线路进行增容时将充分显示其优点。只需更换导线即可实现相比同截面普通钢芯铝绞线1.6-2.0倍的输送容量增加而不增加弧垂。
间隙式钢芯铝绞线应用
间隙型增容导线广泛应用于"卡脖子"线路增容改造工程,利用现有输电走廊,不需改造杆塔,仅仅更换导线实现相比同截面普通钢芯铝绞线1.6-2.0倍的电流增容,且不增加弧垂,节约建设投资和施工时间。
间隙式钢芯铝绞线标准
Q/320623 AP35-2007 松套型增容导线
GB/T 1179-1999 圆线同心绞架空导线
GB/T 20141-2006 型线同心绞架空导线
IEC 62420-2008 Concentric lay stranded overhead electrical conductors containing one or more gap(s)-Edition 1.0
间隙式钢芯铝绞线技术特征
增容性
间隙型耐热合金导线150℃时的载流量是同截面普通钢芯铝绞线70℃时的1.6倍。
间隙型耐热合金导线210℃时的载流量是同截面普通钢芯铝绞线70℃时的2.0倍。弧垂特性
通过特殊的创新架线技木使铝合金张力转移到钢芯上,导线在带电运行时的弧垂变化便取决于钢芯的线膨胀系数,间隙型增容导线的线膨胀性能即为钢芯的线膨胀性能,所以间隙型增容导线可以在高温下维持较好的弧垂特性。

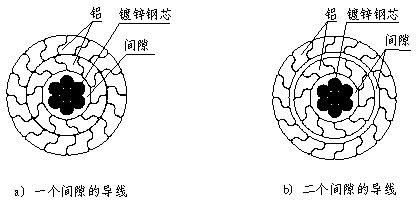

图有间隙的钢芯SZ型铝绞线
A1F(SZ)G+SxA A1F(SZ)2G+SxA | A1F(TT)G+SxA A1F(TT)2G+SxA |
X=1,2,3 |
间隙式钢芯型铝绞线主要特点:
由于这种结构存在间隙,有特别良好的自阻尼特性,在易发生台风、暴雨和风沙尘暴的地区使用。
A1F(SZ)G+SxA / A1F(TT)G+SxA 间隙式钢芯型铝绞线(一个间隙) X=1,2,3
导线规格 | 250+33 | 250+40 | 315+41 | 315+50 | 400+52 | 400+64 | |||
钢比(%) | 13 | 16 | 13 | 16 | 13 | 16 | |||
截面积(mm2) | 铝 | 250 | 250 | 315 | 315 | 400 | 400 | ||
钢 | 33 | 40 | 41 | 50 | 52 | 64 | |||
总 | 283 | 290 | 356 | 365 | 452 | 464 | |||
导线直径mm) | 导线 | 20.7 | 21.1 | 23.1 | 23.5 | 26.0 | 26.5 | ||
单位长度质量(kg/km) | 946.3 | 1001.0 | 1187.9 | 1258.2 | 1507.9 | 1601.7 | |||
计算拉断力(N) | S1A | 77620 | 85600 | 97140 | 105400 | 121200 | 134400 | ||
S2A | 82240 | 91200 | 102880 | 112900 | 129000 | 144000 | |||
S3A | 86530 | 96400 | 108210 | 119400 | 135760 | 152320 | |||
拉力重量比(km) | S1A | 8.4 | 8.7 | 8.3 | 8.5 | 8.2 | 8.6 | ||
S2A | 8.9 | 9.3 | 8.8 | 9.2 | 8.7 | 9.2 | |||
S3A | 9.3 | 9.8 | 9.3 | 9.7 | 9.2 | 9.7 | |||
20℃直流电阻(Ω/km) | 0.1155 | 0.1155 | 0.0917 | 0.0917 | 0.0722 | 0.0722 |
以下为参考性资料
弹性模量(N/mm2) | 71000 | 74000 | 71000 | 74000 | 71000 | 74000 | |||
线膨胀系数(10-6/℃) | 19.4 | 18.9 | 19.4 | 18.9 | 19.4 | 18.9 | |||
载流量计算条件 | 风速:0.5m/s;环境温度:40℃;日照强度:1000W/m2; 表面吸收系数:0.9;辐射系数:0.9;工作温度:70℃-80℃ | ||||||||
载流量(A) | 运行温度 | 70℃ | 444 | 446 | 509 | 511 | 587 | 589 | |
80℃ | 546 | 549 | 632 | 635 | 735 | 739 |
表12 A1F(SZ)2G+SxA / A1F(TT)2G+SxA 间隙式钢芯型铝绞线(两个间隙) X=1,2,3
导线规格 | 250+33 | 250+40 | 315+41 | 315+50 | 400+52 | 400+64 | |||
钢比(%) | 13 | 16 | 13 | 16 | 13 | 16 | |||
截面积(mm2) | 铝 | 250 | 250 | 315 | 315 | 400 | 400 | ||
钢 | 33 | 40 | 41 | 50 | 52 | 64 | |||
总 | 283 | 290 | 356 | 365 | 452 | 464 | |||
导线直径(mm) | 导线 | 22.2 | 22.6 | 24.6 | 25.0 | 27.4 | 27.9 | ||
单位长度质量(kg/km) | 946.3 | 1001.0 | 1187.9 | 1258.2 | 1507.9 | 1601.7 | |||
计算拉断力(N) | S1A | 77620 | 85600 | 97140 | 105400 | 121200 | 134400 | ||
S2A | 82240 | 91200 | 102880 | 112900 | 129000 | 144000 | |||
S3A | 86530 | 96400 | 108210 | 119400 | 135760 | 152320 | |||
拉力重量比(km) | S1A | 8.4 | 8.7 | 8.3 | 8.5 | 8.2 | 8.6 | ||
S2A | 8.9 | 9.3 | 8.8 | 9.2 | 8.7 | 9.2 | |||
S3A | 9.3 | 9.8 | 9.3 | 9.7 | 9.2 | 9.7 | |||
20℃直流电阻(Ω/km) | 0.1155 | 0.1155 | 0.0917 | 0.0917 | 0.0722 | 0.0722 |
以下为参考性资料
弹性模量(N/mm2) | 71000 | 74000 | 71000 | 74000 | 71000 | 74000 | |||
线膨胀系数(10-6/℃) | 19.4 | 18.9 | 19.4 | 18.9 | 19.4 | 18.9 | |||
载流量计算条件 | 风速:0.5m/s;环境温度:40℃;日照强度:1000W/m2; 表面吸收系数:0.9;辐射系数:0.9;工作温度:70℃-80℃ | ||||||||
载流量(A) | 运行温度 | 70℃ | 450 | 452 | 515 | 517 | 593 | 595 | |
80℃ | 557 | 559 | 643 | 646 | 746 | 750 |
间隙式钢芯铝绞线结构性能参数表
间隙型特强钢芯(超)耐热铝合金绞线JNRLH1S/EST,JNRLH3S/EST
导线规格 | 截面积mm2 | 外径mm | 拉断力kN | 直流电阻 Ω/km | 重量 kg/km | 弹性模量Gpa | 线膨胀系数10-6/℃ | 载流量A | ||||||
铝合金 | 钢 | 结构Ⅰ | 结构Ⅱ | 导线 | 钢芯 | 导线 | 钢芯 | 导线 | 钢芯 | LHNR1 150℃ | LHHR3 210℃ | |||
185/30 | 197.60 | 31.67 | 19.7 | 18.7 | 81.1 | 50.5 | 0.1483 | 801 | 73.6 | 190 | 18.9 | 11.5 | 879 | 1095 |
240/30 | 250.60 | 31.67 | 20.6 | 20.6 | 89.7 | 50.5 | 0.1170 | 948 | 70.1 | 190 | 19.5 | 11.5 | 1017 | 1270 |
260/40 | 265.30 | 43.11 | 22.6 | 21.7 | 109.3 | 68.7 | 0.1106 | 1084 | 73.9 | 190 | 18.9 | 11.5 | 1068 | 1335 |
300/40 | 290.20 | 43.11 | 23.7 | 22.4 | 113.2 | 68.7 | 0.1010 | 1147 | 72.5 | 990 | 19.1 | 11.5 | 1124 | 1406 |
370/40 | 370.50 | 40.08 | 26.0 | 24.8 | 121.0 | 63.8 | 0.0792 | 1348 | 68.2 | 190 | 19.9 | 11.5 | 1316 | 1651 |
400/50 | 408.30 | 49.48 | 27.5 | 26.1 | 141.6 | 78.8 | 0.0718 | 1523 | 69.6 | 190 | 19.6 | 11.5 | 1403 | 1762 |
450/50 | 444.71 | 49.48 | 28.4 | 27.2 | 147.4 | 78.8 | 0.0660 | 1644 | 68.5 | 190 | 19.8 | 11.5 | 1484 | 1867 |
500/60 | 523.50 | 63.55 | 31.2 | 29.5 | 183.3 | 101.2 | 0.0560 | 1951 | 69.6 | 190 | 19.6 | 11.5 | 1655 | 2087 |
630/50 | 642.70 | 52.83 | 34.0 | 32.0 | 186.0 | 84.2 | 0.0456 | 2195 | 65.3 | 190 | 20.5 | 11.5 | 1887 | 2386 |
结构Ⅰ为型线+圆线,结构Ⅱ为型线+型线;
载流量计算是基于环境温度40℃,日照强度0.1w/cm2,风速0.5m/s,表面吸系数0.9,风向0度,系统频率50Hz为基本条件计算。
间隙式钢芯铝绞线配套金具
压缩型耐张线夹
型号 | 导线外径 | 主要尺寸 | 螺栓数量 | ||||||
L | L1 | L2 | D | Φ | Φ1 | d | |||
NY-185JX | 19.7 | 400-520 | 150-250 | 50-60 | 30-38 | 20-21 | 7.5-8.0 | 15-16 | 1 |
NY-240JX | 20.6 | 500-600 | 150-250 | 50-60 | 35-42 | 21-23 | 7.5-8.0 | 15-16 | 1 |
NY-260JX | 22.6 | 500-600 | 150-250 | 50-60 | 35-42 | 23-25 | 8.0-8.5 | 16-18 | 1 |
NY-300JX | 23.7 | 500-600 | 150-250 | 50-60 | 35-42 | 25-27 | 8.0-8.5 | 16-18 | 1 |
NY-370JX | 26.0 | 550-650 | 150-250 | 60-80 | 38-50 | 27-28 | 8.0-8.5 | 16-18 | 1 |
NY-400JX | 27.5 | 550-650 | 150-250 | 60-80 | 38-50 | 28-30 | 8.0-9.8 | 19-20 | 1 |
NY-450JX | 28.4 | 550-650 | 150-250 | 60-8O | 45-50 | 29-30 | 9.5-10.0 | 19-20 | 2 |
NY-500JX | 31.2 | 600_700 | 150-250 | 60-80 | 48-55 | 32-33 | 10.0-10.5 | 20-22 | 2 |
NY-630JX | 34.2 | 600-700 | 150-250 | 60-80 | 50-58 | 34-36 | 9.5-10.0 | 18-20 | 2 |
压缩型接续管
型号 | 导线外径 | 主要尺寸 | |||||
D | d | L | L1 | Φ | Φ1 | ||
JY-185JX | 19.7 | 30-38 | 15-16 | 550-650 | 140-160 | 15-16 | 7.5-8.0 |
JY-240JX | 20.6 | 35-42 | 15-16 | 600-700 | 160-200 | 15-16 | 7.5-8.0 |
JY-260JX | 22.6 | 35-42 | 16-18 | 600-700 | 160-200 | 16-18 | 7.5-8.0 |
JY-300JX | 23.7 | 35-42 | 16-18 | 600-700 | 160-200 | 16-18 | 7.5-8.0 |
JY-370JX | 26.0 | 38-50 | 16-18 | 700-800 | 200-220 | 16-18 | 8.0-8.5 |
JY-400JX | 27.5 | 38-50 | 19-20 | 700-800 | 200-220 | 19-20 | 8.0-9.8 |
JY-450JX | 28.4 | 45-50 | 19-20 | 700-800 | 200-220 | 19-20 | 9.5-10.0 |
JY-500JX | 31.2 | 48-55 | 20-22 | 800-950 | 220-260 | 20-22 | 10.0-10.5 |
JY-630JX | 34.2 | 50-58 | 19-20 | 850-1000 | 220-240 | 18-20 | 9.5-10.0 |
间隙式钢芯铝绞线安装
间隙型增容导线(间隙型特强钢芯(超)耐热铝合金绞线)总体采用张力放线方法进行安装操作。安装参照GB 50233-2005"110~500kV架空送电线路施工及验收规范"和IEEE Standard 524"架空输电导线的安装导则"和制造商提供的特殊架线指导。
制造商将提供特殊的架线专用工具和全程安装技术指导。
