按照电线电缆手册上计算的软导体（第5种）外径总是与实际测量的不符合（误差大约在7-8%上下，不确定），而且有的值与手册中给出的值也不同：

如 2.5平方，结构为复绞线 7/7/0.25 外径D=8.8*0.25=2.2 手册为2.00mm

如 10平方 结构为 7/12/0.4 外径D=12.21*0.4=4.88 手册为4.60mm

请高手指教下！

有外径计算表（最好带重量）的话给一个，不胜感激，我的邮箱为 djtff@sina.com

狼宇 --- 2010-05-11 13:38:53

2

不可能呀

手册也会给出一个范围的呀

走过q --- 2010-05-11 14:05:08

3

手册给出的是范围和理论值，实际是有误差的，根据你绞合的方式、单线的张力状况等，一般可以按照成缆系数计算，误差不是很大的。
solcom --- 2010-05-11 14:52:59

4

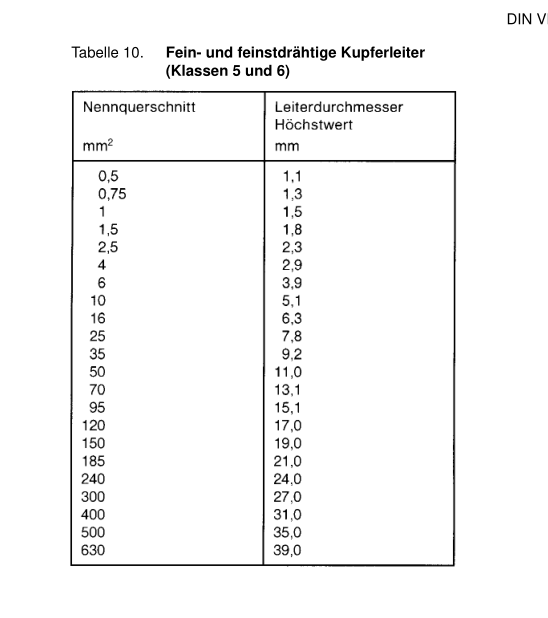

软导体的外径，只能是一个大概，德标上有软导体外径的近似值，比较接近实际的

djt7009 --- 2010-05-11 15:17:45

5

我计算的数值有的与手册很接近，有的误差很大

如 2.5平方，结构为复绞线 7/7/0.25 外径D=8.8*0.25=2.2 手册为2.00mm

如 10平方 结构为 7/12/0.4 外径D=12.21*0.4=4.88 手册为4.60mm

规 格

直径

0.5

0.93

0.75

1.14

1

1.32

1.5

1.60

2.5

2.00

4.0

2.60

6.0

3.60

10

4.60

16

5.70

25

7.10

35

8.50

50

10.30

70

12.40

95

14.50

120

16.00

150

18.00

185

20.00

240

23.00

手册上的这个表的数据有误差没有，可以直接用吗

djt7009 --- 2010-05-11 15:27:07

6

表5-2-88

规 格

总根数

单线d

直径

0.5

16

0.20

0.93

0.75

24

0.20

1.14

1

32

0.20

1.32

1.5

30

0.25

1.60

2.5

49

0.25

2.00

4.0

56

0.30

2.60

6.0

84

0.30

3.60

10

84

0.40

4.60

16

126

0.40

5.70

25

196

0.40

7.10

35

276

0.40

8.50

50

396

0.40

10.30

70

360

0.50

12.40

95

475

0.50

14.50

120

608

0.50

16.00

150

756

0.50

18.00

185

925

0.50

20.00

240

1221

239.74

23.00

手册上的这个表的数据有误差没有，可以直接用不？可以用的话求个排列方式。

mufeng --- 2010-05-11 22:37:51

7

都会有误差的。
troyboss --- 2010-07-13 15:55:33

8

手册上只是一个理论值，在理想状态下



youdejia --- 2010-07-14 18:25:11

9

参考可以，但实际生产中影响因素太多了，不过实际中应该稍微小点。

duanling --- 2010-07-15 14:51:46

10

这个方法都不是解决问题的好方法，要进行改革，用复绞线又慢又没有效率，外径还达不到，直接使用束绞机绞合就可以达到国家标准规定的外径要求，  如果不相信的话你自己可以先试验一下，只要几公斤就可以啦。
劲风中疾跑 --- 2010-07-16 17:33:13

11

实际生产中影响因素太多了
鲁万发 --- 2010-08-14 14:24:31

12

铜丝直径、束、绞节距、测量误差等都要考虑，正负误差属于正常就可以
panlan500 --- 2010-08-14 16:56:13

13

为什么只考虑外径的计算误差，不看各人的测试误差，比计算误差还要大。各种问题都要换位思考才能得出正确的结论。
15707217659 --- 2023-09-07 19:52:21

14

狼宇:

不可能呀

手册也会给出一个范围的呀

你好，请问一下这个手册是什么手册，在第几页哈，初入该行业

24hcfbb --- 2023-09-08 09:50:31

15

panlan500:

为什么只考虑外径的计算误差，不看各人的测试误差，比计算误差还要大。各种问题都要换位思考才能得出正确的结论。

是的，第5类软的导体，本身就不好测量，不同的人测量有不同结果。

jinfeng --- 2024-03-13 16:56:04

16

djt7009:

我计算的数值有的与手册很接近，有的误差很大

如  2.5平方，结构为复绞线.25   外径D=8.8*0.25=2.2 手册为

如  10平方  结构为.4     外径D=12.21*0.4=4.88 手册为

你好，这个软导体的外径是怎么计算的？406152769@qq.com    随时在线
