高压交联电缆的去气温度一般为多少？ - 简版
有对交联线芯去气了解得吗？高压交联电缆的去气温度一般为多少？请指教
是不是对于不同规格不同电压等级的电缆，温度都不一样？
去气温度是根据XLPE绝缘特性决定的，由于去气时间比较长，为了避免出现绝缘老化现象，去气温度不宜超过80℃，一般多数厂家都设定在70℃±5℃，不同规格去气温度是相同 就是时间随绝缘厚度增加而增加。
这个问题在国内好像没有理论研究的，在台湾和国外有这样的专家专门的计算过，我从经和他们交流过，人家研究的比较透彻，而国内大部分电缆企业都是照搬国外或从别人说得来进行，从来没有自己验证过导体脱气多长时间和温度的关系
65-70℃
温度太高会产生压痕，温度太低效果不佳。
这个温度的测温点在什么地方？
请问楼上各位：10-35kV的交联电缆需要去气不？“去气”工序是如何操作的？
所有交联电缆都要的，只是不同电压等级的电缆去气时间不一样。
去气就是将交联线芯放置在烘房里，将烘房温度设置在65~80度之间，直到电缆完全去气在进行下道工序的生产
高压电缆的去气温度一般在65度左右，温度是次要的，关键是要保证电缆内外受热均匀，最好是在盘具上做改进，可以检测盘具里面的温度，做到电缆内层外层均匀受热。目前，国外的导体直接加热法是非常不错的。
各位：我将大家的观点整理了一下，供大家参看。
1. 由于在生产时，线芯和胶料不可避免会带来空气和水汽，在交联过程中，低分子挥发物都会以气体的形式在绝缘层中出现，若无外界压力的抑制作用，气体汇集就会形成气泡或夹层，轻者会降低制品的物理机械性能，重者会造成废品。在试验时，当绝缘层中外加电压超过气体的游离放电电压时，气体将产生游离。由此导致绝缘老化，最后导致绝缘击穿。
2．去气过程，说的详细一点是将交联后的副产物(by-product)异丙基苯醇、苯乙酮、α-甲基苯乙烯、甲烷…等气体，用加热方式使加速析出。所以去气主要的目的是为去除甲烷气体及消除绝缘的应力，前者对电气试验及护套有害，后者对电缆接头作业（中间、终端接头）有很大的影响。
3．去气温度一般为60℃~70℃，温度太高会产生压痕，温度太低效果不佳。如果超过70℃以上，这里还需要充氮气，以防止变色。
4. 110kV、220kV交联电缆除气的时间一般都是7-8天。各公司的生产工艺不同，基本上均按经验除气。在绝缘线芯经烘房除气后，对两端封闭检测，如果仍有气析出，则继续进房除气，经几次总结后，可制定除气工艺参数。（在绝缘线芯经烘房除气后，对缆端用试验油杯挂上，油内无气泡渗出来，就行了。这个方法不错，可以采用这种方法来测定去气的效果。）

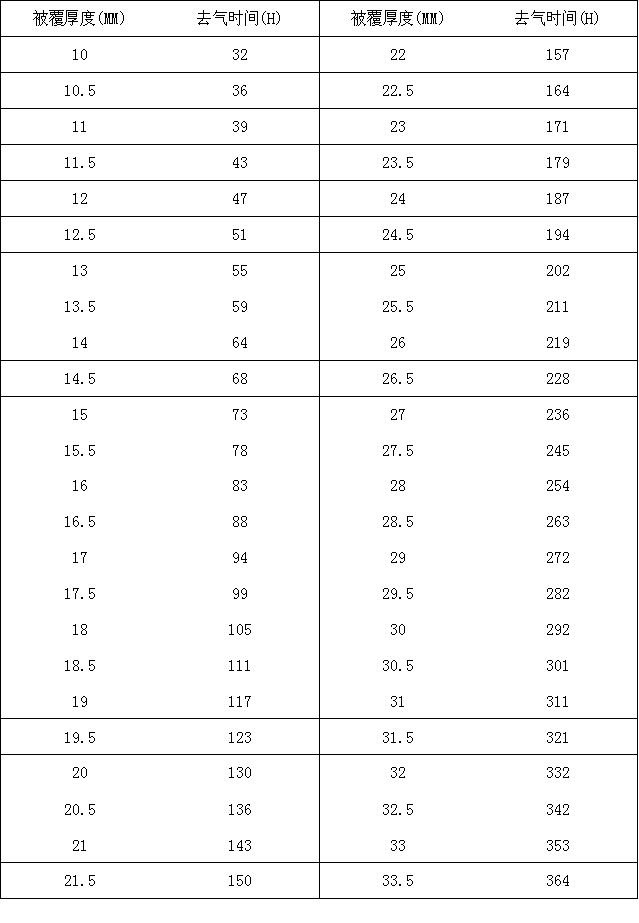

5. 去气温度是根据XLPE绝缘特性决定的，由于去气时间比较长，为了避免出现绝缘老化现象，去气温度不宜超过80℃，一般多数厂家都设定在70℃±5℃，不同规格去气温度是相同 就是时间随绝缘厚度增加而增加。
请问,脱气产生的电缆压痕,对电缆质量有影响吗
其实，这是电缆行业的一个误解，尤其是高压电缆行业，我们一般都去非常认真的考虑烘房的温度，可是又有几个人真正的去摸索过在烘房温度为70度的时候，里面的电缆究竟是多少度？里层与外层的电缆的温度相差多少？怎么样使里层外层受热均匀？这才是我们电缆行业真正要探讨的问题。
随着最近几年不少厂家开始做高压交联电缆，越来越多的人开始关注去气工序，至于去气的目的也比较明显，无非是排去绝缘中的水汽和副产物，局放！最终降低水树的机率，保证电缆寿命。但对于多高的温度，进行多久？最终指标是什么？还都有待研究，反正至今我是没有看到权威行的文件，诸如标准什么的，国内大多数厂家都是经验做法，当然有自己的经验，也有行业内的经验。据称日本在这方面有很深研究，不过从未没有看到过具体的东西！
本人针对高压电缆的脱气在烘箱内做过试验，温度选定60、65、70三个温度点，时间从7天7夜开始，发现有一个规律，要达到一样的失重百分比，当温度升高5度，脱气时间可缩短2天。
［ll88588 在 2009-8-22 11:18:11 编辑过］
去气在国内大家都现在都只是凭经验
中压电缆脱气的还是不多的！一般使用的是66kV以上电缆进行脱气
110kV时间7天，70度
应该是70度左右，我们公司一般做中压电缆，大规格基本都不存放，只有小规格35KV电缆才会存放几天才流转下工序！！！
10KV的不需要除气的，35KV的交联线芯存放一周即可
金币不够，可怜我没法下载楼上的资料
绿杨帆总结的不错。
脱气主要是为了去除绝缘中的副产物。一般控制在60-70摄氏度之间。
脱气温度越高，脱气时间可相应减短。
但是还有一点不要忽略，就是要考虑到外屏蔽材料的耐温等级以及装盘规格，避免发生缆芯间压痕和粘连。
根据绝缘厚度和线径尺寸的不同而具体确定！一般都在70℃左右！
学习了
我们这110kV的是7天，220kV的是14天
学习
好好学习一把！
wld1972:我们做35KV交联电缆，怎么从来没有“去气”这道工序呢？
