由于电线电缆的重要性．国家对电线电
缆的标准要求都比较严格。但由于电线电缆
的生产厂家比较多。目前国内电线电缆的质
量水平明显低于国外．且劣质的电线电缆充
斥市场。就国内某家质检机构对某地区的市
场上销售的电线电缆的调查来看，形势不容
乐观。即使是通过IS09000认证的电线电缆
生产企业．其电线电缆的合格率也在90％以
下．对于那些规模较小的没有通过认证的生
产企业．其电线电缆的台格率不及3O％。据
该质检机构的调查报告，市场上电线电缆专
营店所经销的电线电缆合格率在7O％ 左右。
市场上规模较小的五金交电经营店，其经销
的电线电缆的合格率在10％ 以下．部分较落
后地区的五金经营店经销的电线电缆甚至
1 D0％ 不合格，这些不合格电线电缆给生产
带来严重的安全隐患。究其原因．主要是该
部分店面所销售的电线电缆多为三无企业所
产。国家虽然自去年对电线电缆的生产企业
强制实行CCC认证．但还有很多没有通过CCC
认证的企业在私下生产不合格电线电缆 另
某些不具备CCC认证资格的企业通过采用借
用实验设备和实验人员的方法获得CCC认
证．像该种企业生产的电线电线大多不合格．
且该种企业在国内普遍存在。所以用户在采
购电线电缆的时候一定要采用正规的．有一
定知名度的通过国家强制认证的电线电缆。
评测报告
李东渡苗林
电线电缆的检测
口线电缆是国民经济各部门不可缺少的重要配套产品，
■L! 从超高压输电线路到各种微电机，人们生产和生括的
备个环节都离不开电线电缆。电线电缆品种繁多、量大而面
广 许多品种还棱列人国家电工产品安垒认证的产品范围
国内生产厂家达数千家，用户涉及各行各业各个系统。质量
参差不齐，大量的黑厂家生产劣质电线电缆．有时还打着某
某知名电线电蝇的牌子|因电线电境的问题而导致火灾或其
他安全事故的事例时有发生．所以对电线电缆的检测就非常
重要，国家对电线电缆从生产到应用和检验，都制定了详细
的标准。
目前国内开展有电器检测项目的质检机构，基本上都开
展有电线电缆的检测项目。目前市场上的电线电缆．其不合
格项目涉及标准要求的各个方面，主要是电性能试验．特别
是直流电阻和绝缘电}且另外其外形尺寸和标志的不合倍率
亦很高。
电线电缆主要试验项目及方法
电线电缆为国家CCC强制认证产品．国家标准对其检
验项目有详细的说明．包括方面主要有电性能、机械性能、
阻燃性能等。质检机构对电线电缆的检测主要是电性能方
面 电性能的试验主要有导体直流电阻试验，绝缘电阻试验
工频耐压试验，冲击电压试验等。目前国内和质检机构开展
的电性能检测主要有导体直流电阻，绝缘电阻和工额耐压
直流电阻
即测量电线电境的导电性能。
电线电缆的直流
粗细。在一定横截面积的线径下，导体的材料决定了导体的
直流电阻。标准中规定了导体在2O℃时的电阻最大值，单位
是n， ，也就是说标准是以每公里的导体电阻为基准作比
较的，所删得的电线电缆的直流电阻值首先要换算成20"C下
维普资讯 http://www.--cqvip.com
每公里的直流电阻值，换算公式如下
R 1O0o
尺 = —— —— —一— —
1+ a， (f一20) L
式中，R ——20℃时每公里长度电阻值，Q／kill；
尺 ——试样电阻值，Q；
L— 试样的测量长度，m；
丁——测量时的环境温度，℃；
a， ——导体材料20℃时的电阻温度系数，I／'C。
如果尺， 小于标准规定值，则该样品电线合格，否则则
不合格。对电线电缆直流电阻的测量，目前主要使用用两种
方法：电桥法和电流法。电桥法有单臂电桥法和双臂电桥法。
单臂电桥法用来测1 Q以上的电阻，双臂电桥法用来测1 Q
以下的电阻。电流法则可以根据预测量电阻的不同采用不同
的电流，测量范围比较宽。双臂电桥和电流法测量电阻时，
多采用四端子测量夹具，可消除因测试线电阻和接触电阻对
测量造成的影响。电桥法的测量如图1所示。
a) b)
图 l
a) 单臂电桥 b) 双臂电桥
￡一直流电源A一电流表G—检流计P一分流器R．一标准电阻
R 一变阻器R ～R，、 一电桥桥臂电阻R一被测电阻
s 一检流计开关S．一直流电源开关r一跨线电阻
双臂电桥测量时试样电阻按下式计算
R ： R
“ R
2
式中， R ——试样电阻值，Q；
R ——标准电阻值，Q；
R。、R：——电桥平衡时的桥臂电阻值，Q。
单臂电桥测量时，试样电阻按下式计算
R
x
= R3
R1
式中， R．— 试样电阻值，Q；
R 、R 、R ——电桥平衡时的桥臂电阻值，Q。
电流法即微欧计法，它采用四端子测量夹具，根据阻值
的大小使恒流源输出不同的恒定电流，然后测量被测试样两
端的电压，根据欧姆定律计算出试样的电阻。
绝缘电阻
即电线电缆的绝缘性能。电线电缆的绝缘电阻测量的是
正常工作条件下，电线电缆的漏电流。标准规定的低压电线
电缆绝缘电阻的测量电压为100、250、500和1000V，质检
机构采用的多为100和500V，所取试样多为10m。标准中规
定的导线最小绝缘电阻值为M Q ·km，所以测量值还要按
下式换算成每公里的绝缘电阻值。和直流电阻不同，电线电
缆的绝缘电阻和长度成反比
= 尺 L
式中，尺 ——每公里长度绝缘电阻值，M Q ·km；
L— 试样有效测量长度，km；
尺 ——试样绝缘电阻值；M Q。
测量电线电缆的绝缘电阻时，对于金属护套电缆、屏蔽
型电缆或铠装电缆试样，单芯者，应测量导体对金属套或屏
蔽层或铠装层之间的绝缘电阻；多芯者，应分别就每个导体
对其余线芯与金属套或屏蔽层或铠装层连接进行测量。非金
属护套电缆，非屏蔽电缆或无铠装层的电缆试样，应浸入水
中，单芯者测量导体对水之间的绝缘电阻；多芯者应就每个
导体对其余线芯与水连接进行测量。按照标准规定，浸入水
中测量时要和水温相配套，测量前一般要先在70"C的水中保
持两个小时再测量。
绝缘电阻的测量一般采用电压一电流法，即高阻计法。
测量方法如下图2所示。
图2 电压一电流法测量系统接线原理图
E一直流电源AD一高阻抗直流放大器G一检流计
Ri一直流放大器输入电阻R一试样绝缘电阻 一交流输入电源电压
一直流输出电压 一放大器输入电阻压降
由图2可知绝缘电阻可按下式计算
U
R ： R —
‘ U
式中，尺 — 试样绝缘电阻，MQ；
— — 直流输出电压，V；
尺：——输入电阻，MQ
— — 的压降，V。
工频耐压
即交流电压试验。按照标准规定，试验电压应是交流
49～61Hz的近似正弦波。对于额定电压为450／750V的电线
~~ ft20o4年第5期J 129
维普资讯 http://www.--cqvip.com
电缒，绝缘厚度为0．6mm及以下的采用150CIV的高压．对于
绝缘厚度为0．6ram以上的采用2000V高压，加压时间均为
5min，不发生击穿和闪络则该试样通过。
外形尺寸和标志
除电性能外，电线电缆的外形尺寸和标志不合格的比率
也很高。电线电境的尺寸主要是电线电缆的绝缘厚度耜外径
尺寸必须符合标准的要求。
在对电线电缆的抽查中发现因电线电缆的标志不台格在
电线电缆不合格的原因中占有很大的比率。特别是一些不太
正规的企业，其标志项不舍格率达70％。标准中规定 电线
电缆的标志要有连续性、耐擦性，并具有一定的清晰度，产
品标志应有型号、规格和标准号。标志的连续性即一个完整
标志的末端与下一个标志的始端之间的距离：护套应不超过
500mm，绝缘应不超过200rico。数字标志应沿着绝缘线芯以
相等的间隔垩复出现，相邻两组数字标志应彼此颠倒，相邻
两组数字标志的间臣应不大干50ram。
电线电缝电性能检测主要项目的检测设备
检测的就是其电性能。目前国内研发和生产电线电缆电性
能检测设备的厂家比较少，且电线电缆对其检测设备要求
都比较高，目前只有河南瑞奇质检设备研究所有专业的实
验室用来研制和开发电线电缆的系列检测设备。其最新开
发成功的zzJ一3D型直流电阻绝缘电阻测试仪，不仅可用
来桠测电线电缆的直流电阻．而且还可以用米检测电线电
缆的绝缘电阻，由计算机程控整个的测试过程．使用简单，
精度高，特目瞄 其在撇欧毁电阻的测量上．远远超越双臂
电桥，处于国际先进水平。传统的测量方法在测量电线电
缆直流电阻时，多使用双臂电桥，但双臂电桥的使用方法
比较复杂，雄以保证测量的准确性。ZZJ一3D型直流电阻
绝缘电阻删试仪使用电流法(即擞欧计法)测量．可根据不同
的阻值， 自动更换电流等级．{则量范围宽《0．1 0—2．5M
(】)，是用来代替双臂电桥的最理想设备+且其具有测置绝
缘电阻的功能；删量绝缘电阻时，从溟4量电压的更换到充
放电完全程控，稳定性远远超越传统的绝缘电阻测试仪，是
匿检机构开展电线电缆电性能检测时的首选测量仪器。另
外河南瑞奇质检设备研究所还研制和生产有各种规格的工
额耐压机和冲击耐压机，用来作电线电缆的工频耐压试验
目前国内各质检机构检测电线电缆台格与否时，主要 和冲击耐压试验。EA
这样骗取金币总有点不太好吧,见议管理员删掉此贴
是否真的有用，下了看过才知道～～
GB/T3048-2008《电线电缆电性能试验方法》仪器配置：
型号 | 产品名称 | 型号 | 产品名称 |
TH2513/TH2512/QJ57 | 金属导体材料电阻率测试仪 导体直流电阻测试仪 | ZY6006 | 火花试验机 |
ZY6084 | 介质损耗角正切试验仪 | ||
ZY6001 | 导体电阻夹具 | ZY6087 | 冲击电压试验机 |
ZY6156 | 半导电橡塑材料体积电阻率测试仪 | ZY6088 | 直流电压试验机 |
PC40B/GY2681 | 绝缘电阻测试仪 | ZY6226 | 表面电阻试验装置 |
ZY6058B | 电线电缆耐电痕试验机 | ZY6162 | 高压测试台/耐压测试机 |
3、GB5023-2008、IEC60227-1：2003《额定电压450/750V及以下聚氯乙稀绝缘电缆》以及GB5013-2008、IEC60245-1：2003《额定电压450/750V及以下橡皮绝缘电缆》仪器配置：
24小时热线：15016825715 李先生 来电我公司将有免费产品彩页、技术参数赠送！
电话：0769-89875212
传真：0769-85514611
QQ：228790050
型号 | 产品名称 | 型号 | 产品名称 |
ZY | 热老化试验机 | TH2513 | 低电阻测量仪 |
ZY6020 | 空气弹/氧气弹老化试验机 | GY2681 | 绝缘电阻测试仪 |
ZY6038/MH-200E | 比重计 | ZY6014B | 单根电线电缆垂直燃烧试验机 |
ZY6010/ZY | 微电脑拉力试验机 | ZY6072 | 耐臭氧老化试验机 |
ZY6180 | 热延伸试验装置 | ZY6014 | 电线电缆燃烧试验机 |
ZY6050 | 高温压力试验装置 | ZY6217 | 纺纤编织层的耐热试验机 |
ZY6049 | 高、低温冲击器 | ZY6160 | 抗开裂卷绕(热冲击)试验装置 |
ZY6002/ZY6003 | 恒温水槽/恒温油槽 | ZY6024 | 试片磨平机 |
ZY6034/ZY | 低温冷弯试验机 | ZY6012 | 试片切片机 |
ZY6216 | 低温拉伸试验机 | ZY6135 | 试片削片机 |
ZY6089 | 热稳定性试验机 | ZY6029 | 哑铃刀模 |
ZY6162/GY | 高压测试台/耐压测试机 | ZY6063 | 锡焊性试验机 |
ZY6152 | 电线电缆耐磨试验机 | ZY6093 | 荷重断芯试验装置 |
ZY6199 | 电梯电缆中心垫芯抗张强度装置 | ZY6198 | 绝缘线芯撕离试验装置 |
ZY6032 | 电线曲挠试验机 | ZY | 光学测量显微镜 |
ZY | 电线静态曲挠试验机 | CPJ3015 | 投影仪 |
ZY6032B | 电梯电缆曲挠试验机 | ZY6200 | 软线扭绞试验机 |
ZY6052/ZY | 溶融指数测定仪 | ZY6081 | 绝缘和护套失重试验机 |
ZY6086 | 耐环境应力开裂试验装置 | ZY6159 | 电线电缆弯曲试验机 |
ZY6014E | 电梯电缆燃烧试验机(单根水平) | ZY | 真空烘箱 |
ZY6065 | 聚乙烯中碳黑和矿物质填料含量测定仪-直接燃烧法 | ||
日本TAKANO凹凸检测仪利用高精度的红外光学投影技术，在管状产品表面缺陷检测中得到广泛应用，如光纤、陶瓷、电子线材、通信、电力电缆、金属管、玻 璃棒、塑料管、管道、水管等，或须检测表面变化的产品。
尤其在电线电缆行业中应用广泛，提高生产效率和质量的必备利器。
它有许多新的优点：
★稳定的检测可靠性
★安装灵活方便
★机器轻巧坚固
★操作简单易懂
★对外界光线不敏感
★报警器输出接口
★维护保养简单
★理论使用寿命可达无极限
★数字显示检测到的缺陷次数
每秒扫描高达2000次；
过线速度:每分钟1.5千米以下；
连续不间断,非接触测试；
不受被测电线颜色,材质,振动影响测试精度；
带报警声和报警输出（可通过报警输出控制生产线停止运行）；
可测：凸起、凹缩、斑点、破裂、叠接、突出的导线或纤维的表面缺陷。
| 型 号 | LY-0503D | LY-1003D | LY-2003D | LY-2503D | LY-3503D | LY-5503D |
| 检测方向 | 3 | 3 | 3 | 3 | 3 | 3 |
| 检测方式 | 双微缝,近红外光非接触式连续测量 | |||||
| 设定范围 | 0.002-0.999mm | |||||
| 适用线径 | 0.05-5mm | 0.05-5mm | 0.1-20mm | 0.1-25mm | 0.2-35mm | 0.2-55mm |
| 检测精度 | 设定值的±1% | |||||
| 微缝长度 | 8mm | 12mm | 25mm | 35mm | 38mm | 60mm |
| 微缝宽度 | 0.5mm | |||||
| 线 速 | 5M/Min-1500M/Min | |||||
| 警报输出 | 红色LED亮,报警常开接点闭合 | |||||
| 报警时间 | 0.1S | |||||
| 使用温度 | -5℃- +55℃ | |||||
| 电 源 | DC ±15V | |||||
| 功 耗 | 10W | 10W | 15W | 20W | 25W | 35W |
| 外形尺寸 | W150*H142*D40 | W150*H142*D40 | W150*H140*D40 | W300*H246*D40 | W300*H246*D40 | W383*H338*D75 |
| 重 量 | 0.8Kg | 0.8Kg | 2.0Kg | 4.0Kg | 4.0Kg | 5.0Kg |
需要祥细资料请进入这里下载：
http://doc.diytrade--.com/docdvr/429568/23385761/1316665969.pdf
日本TAKANO(高野) 受权中国地区总代理！

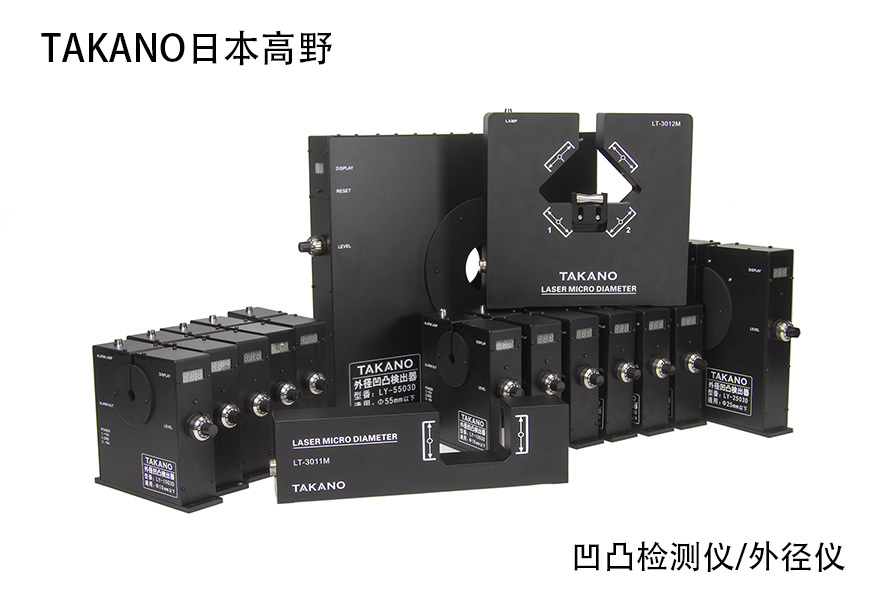

电线电缆凹凸检测仪又名凹凸检测仪、线材凹凸检测仪、电缆凹凸测试仪、线材表面凹凸检测仪、电线电缆凹凸检出器等别名。电线电缆凹凸检测仪是用于检测线材和管材表面缺陷，是各种线材管材生产检测的好帮手。
