电线电缆网 > 数据 高频线缆 > HDMI CABLE业内加工（完整版）
HDMI CABLE业内加工 - 无图版
liyong --- 2006-12-11 16:05:21
1
现业界的HDMI TYPE A的加工办法有：
１；直接一个点一个点的焊线，
２，用ＰＣＢ将焊位加大后间距再一个点一个点焊，
３;IDC刺破式，
４,端子铆压式，
５，用支架将圆线加工成平线后一次性焊接．
30awg过3M，28AWG过5M,24AWG过10M(线径过大，9.8~10.5,HDMI 协会规定外模最厚为11.4mm, 24AWG能用，但是不能通过认证），为了解决此问题，在30AWG或28AWG的线加信号放大器，使通过30M的测试，此加信号放大器的cable在深圳认证中心可以当cable认证，可以申请证书。
cuijiude --- 2006-12-11 17:32:08
2
cnweline --- 2006-12-16 13:23:29
3
有没有专门的焊接HDMI 的烙铁或工具啊
liyong --- 2006-12-20 15:39:32
4
现HDMI我司有用到专业的压焊机，一次性焊10Pin边，一次性焊9pin边，
要用此焊接技术，需要在连接器上多做一个支架，以便把圆线支成间距和连接器等宽。
why81yang --- 2007-01-04 11:48:27
5
why81yang --- 2007-01-04 11:52:22
6
liyong --- 2007-01-06 13:44:10
7
你们公司在那里啦？卖的地方蛮多的。
long9590 --- 2007-01-18 20:10:27
8
我公司32~26AWG都做得很成熟，扁线也有，你什么公司？怎么还做不了？
lqiangsz --- 2007-02-02 15:35:11
9
能不能提供资料给我,谢谢!!liyong:
现HDMI我司有用到专业的压焊机，一次性焊10Pin边，一次性焊9pin边，
要用此焊接技术，需要在连接器上多做一个支架，以便把圆线支成间距和连接器等宽。
email:lqiangsz@126.com
bpichina --- 2007-02-03 12:11:33
10
liyong老大.可不可以和我联络一下.
chenstar2008@126.com
liyong --- 2007-02-05 16:12:19
11
高频感应智能焊接，在焊接时要上锡膏，焊好后要用超音波清洗，不能用毛刷清洗，要不然絕緣不良。
［管理员 在 2007-4-7 9:56:59 编辑过］
liyong --- 2007-02-05 16:16:35
12
脉冲热压焊接
［管理员 在 2007-4-7 9:52:23 编辑过］
liyong --- 2007-02-14 15:51:32
13
关于品质保证，第次在來料就要先測試线材的高频，在首件5PCS成品要全測試高频，每两小时抽測試3PCS以上的高频，100%的DVD TV 1080P实机測試（要買通过认证的，不然容易坏），在包装上根繞成圆形（内径最好不小于80MM)，在包装上要考虛抗压性和运输中的抖动性，我是采用刀卡式包装（就是里面隔成小文格，再用K=K 的纸箱包装，
liyong --- 2007-02-14 15:52:56
14
高頻測不能通過有很多原因:
分開為:
1, 線材部分,這就要選用好的線材供應商,并要求期提供相關的測試報告.
2, CONN部分,依HDMI規範作出相應的測試.
3, 下面就是你組裝的問題了,一般來說,HDMI的串音不能通過:主要是線材比較短,加工時線材外被剝得太長了(要控制在15MM以內),焊點太大或太尖了.
衰减出现NG要考虑的因素也是很多，给以下经验请参考
1。衰减NG首先要考虑是高频点还是低频点NG，如果是高频点NG80%是因为芯线绝缘有问题（较少出现）。如果是低频点出现NG则是因为导体异常造成。例如：导体规格超出下限，导体镀层不够光滑。
对线间的DELAY不过主要是四对线位置排列不当,或四对线总绞时张力不均匀,从你的特性阻抗和对线内DELAY看,不存在大的发泡不均及单根芯线之间存在较大的电性不平衡现象,应着手从总绞解决.
28AWG过10M的几乎不可能,如果是绞锡铜导体更不行,在高频下,锡的导电率比铜还差,在高频下,导体会有集肤效应和邻近效应,电信号几乎只在导体表面,我们公司超过5M的都是用单根镀银铜做的,已达到25M,市场销售很好,有近两年了,没有什么问题
foxer --- 2007-02-23 08:52:08
15
这些资料真是太好了，谢谢哦
foxer --- 2007-02-23 09:15:34
16
在包装上根繞成圆形（内径最好不小于80MM)高手，请教一下如果绕线直径太小，会产生那些不良影响？谢谢!
lqiang --- 2007-02-28 11:38:17
17
liyong --- 2007-03-03 15:15:19
18
在高频下,导体会有集肤效应和邻近效应,电信号几乎只在导体表面，你繞线圈太小或把線材对折会对导体产生什么影响？
会不会使导体表面张力增大，产生细小有裂纹，衰減会变化，当然你用DVD TV是測試不出來，我有做过实验，
把电线的中间的一部分的外被和編织剥掉，对电视的聲音和图像都沒有产生影响，但是你用TDT ,TDR , NA測試就会看到
測試数据的变化！ 看现在的网上报导，新出來的带HDMI 的投影仪对线材的品质好环很敏感！比SONY的PS3强多了，
有那位兄台用过这个东东实測試电线么？请发表用后看法！
liyong --- 2007-03-03 15:26:45
19
小李同志（俺）在四月份做业务工作，专们售HDMI ;HDMI-DVI; MINI HDMI 等高频CALBE,希望各位支持！
E-MAIL: NICK_LIYONG@126.COM NICK@NISSEI.CN SKYPE:liyong999,手机：13723585805
侠客 --- 2007-03-14 19:12:50
20
各位高手，谁了解HDMI电线生产设备的厂家，请和我联系 13590432970
liyong --- 2007-03-16 09:11:13
21
信力科技有做这些设备，联系人：钟稳承，TEL:0755-82318767,WEB:www.--cherusal.com;地址：罗湖区建设路，
lang308 --- 2007-03-22 09:37:54
22
dthinkd --- 2007-04-16 15:54:38
23
liyong --- 2007-04-18 10:14:07
24
12~14号到深圳参展，就我司一家电线厂，好单哦，早知回去办证去参加我司在香港的展覽！
fgq98421 --- 2007-05-16 01:05:03
25
能不能提供资料给我,谢谢!!liyong:
现HDMI我司有用到专业的压焊机，一次性焊10Pin边，一次性焊9pin边，
要用此焊接技术，需要在连接器上多做一个支架，以便把圆线支成间距和连接器等宽。
email:dglkfgq@163.com
fgq98421 --- 2007-05-19 15:00:21
26
请教liyong先生:脉冲热压焊接的焊点怎么样能做到那么饱满?如果是焊的时候加焊锡丝的话,不会发生连焊的现象么?多谢!
fgq98421 --- 2007-06-26 14:49:21
27
我公司现有专用于HDMI焊线的焊接设备.如有需要可致电:13450066252
aione99 --- 2007-07-25 13:57:10
28
李勇大哥，跟我联系一下哈，luoyun521@sina.com
或者yun.luo@xm.assembletech.com
seaskyhai --- 2007-08-29 15:34:16
29
常见的也是３０＃
emilyqi --- 2008-05-28 19:00:53
30

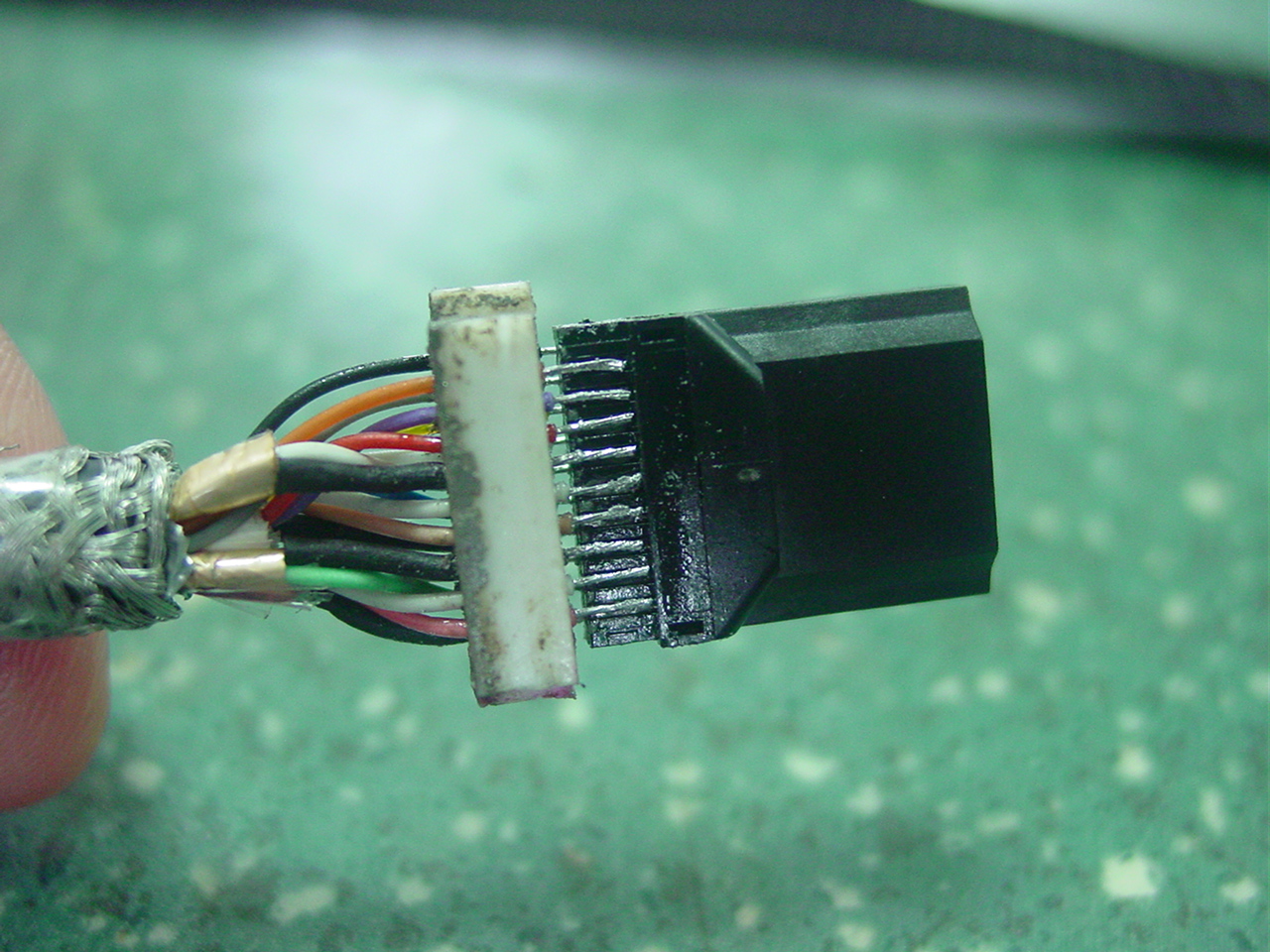

在这个过程中，我就设计了在脉冲热压机焊接的插头，先在再两个与插头等宽的支架，先把线放在支架里，将圆线支成一边9PIN，一边10PIN的两个平线，再一次去芯皮，镀锡，压焊，对作业员的根求低，效率，品质在HDMI CALBE里是最好的，
你設計的？
這話就有點大了，您什么時候設計的？
您一句話把我們整個團隊半年的勞作抹的一干二淨，
您知道線架最初的構想是什么，改了多久？整個工藝燒了多少錢？
huyen8077 --- 2008-05-29 20:54:35
31
naisam --- 2008-06-02 16:56:10
32
yyx512 --- 2008-08-15 17:21:31
33
