束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，里面应该有一个系数，什么是正规绞，什么绞非正规绞，什么又是复绞 - 简版
束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
这个公式有个系数*1.05.可以验证一下是否合适。我是把这个系数定为1.02.
xdjhxq:D=0.4*4*3
这是复绞的外径吧。
ytma:这个公式有个系数*1.05.可以验证一下是否合适。我是把这个系数定为1.02.
1.05应该不是通用的吧
HLG:D=1.13√n×d
1.13不是通用的，不同的束丝有不同的系数，我算了好多都在1.1到1.25之间。我想知道的是这个系数是怎么算出来的。
xdjhxq:D=0.4*4*3
为什么×4、×3，这里面的三和四代表什么，是否是通用，同心层绞、束绞、同心复绞，这三个绞合方式的系数是不是一样的，计算外径的方法是不是一样的。
公式是参考有偏差正常的，系数这些也是根据经验变更的没有明确的数值，没有什么公式可以获得真实外径，单丝直径有偏差还有节距问题还有机器模具问题很多外置因素.正规绞是单丝同心绞一层一层互反绞方向，非正规绞是单丝同心绞每层同方向绞，复绞是多个同心绞通过笼绞机成缆，列77/0.4的束丝有6轴，6轴一起在笼绞机成缆成462/0.4，及6*77/0.4
shizhentao:非正规绞合铜丝 绞合外径测量也会有偏差，77/0.4mm绞合外径大概4.05mm左右
我算出来也是4.05，但是公司给的标准是4.4，我就纳闷这4.4怎么算出来的
na145:公式是参考有偏差正常的，系数这些也是根据经验变更的没有明确的数值，没有什么公式可以获得真实外径，单丝直径有偏差还有节距问题还有机器模具问题很多外置因素.正规绞是单丝同心绞一层一层互反绞方向，非正规绞是单丝同心绞每层同方向绞，复绞是多个同心绞通过笼绞机成缆，列77/0.4的束丝有6轴，6轴一起在笼绞机成缆成462/0.4，及6*77/0.4
就那我现在算的4平方的线来算，我算出来是2.97，公司给出来的是2.46，我就测出绝缘外径减去绝缘厚度，得出来的数是2.47，这就很奇怪，你知道吧（单丝直径是0.193-20股-1+6的绞合方式）
我只能把我上学学到的回忆一下，当然不同教材可能有所差别，但其实只是叫法不一样而已，也无需过多纠结。
绞合分2中，正规绞合和非正规绞合
正规绞合：单线以绞线中心线为轴线，分层有序地绞合在其周围，相邻绞层绞向相反，单线相对位置固定的绞合为正规绞合，又称同心层绞合，其制品也称正规绞线或同心层绞线。
非正规绞合：束绞、复绞、特殊绞合
束绞：将多根单线以同方向、同时不分层地绞合在一起的方式称束绞，也称束线、束绞线啥的。
同心复绞：用正规绞合的方式把绞合好的股线再绞合起来的方式称为同心复绞，其制品称为同心复绞线或复绞线。同心复绞的股线可以是正规绞合或束绞而成。
特殊绞合：特殊绞合主要是指传统的异形绞线和异形单线的绞合，还有交替变换绞合方向的“S-Z”绞等其他绞合方式。
我们的教材讲的和工艺学那本书有一点区别，但不太重要。
至于外径问题：
股线外径：SQRT((4*20-1)/3)*0.193，按1+6算 复绞外径=2.97 你应该是这样算的。 这是纯理论的，实际还有一点紧压吧？所以小一点
http://www.dxdlw.com/ShowPost.aspx?ThreadID=322045
这个帖子讲了两种算法，但这两种算法取值也存在经验值问题。
shizhentao:1135050423:非正规绞合铜丝 绞合外径测量也会有偏差，77/0.4mm绞合外径大概4.05mm左右
我算出来也是4.05，但是公司给的标准是4.4，我就纳闷这4.4怎么算出来的
这个外径应该不是一次束绞出来的，应该是复绞 7*（11/0.4），是RV10平方的线吧。导体应该是用4.4的模压紧了一点吧。
1135050423:束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
1135050423:
束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
zhangyuhang564851702:我只能把我上学学到的回忆一下，当然不同教材可能有所差别，但其实只是叫法不一样而已，也无需过多纠结。
绞合分2中，正规绞合和非正规绞合
正规绞合：单线以绞线中心线为轴线，分层有序地绞合在其周围，相邻绞层绞向相反，单线相对位置固定的绞合为正规绞合，又称同心层绞合，其制品也称正规绞线或同心层绞线。
非正规绞合：束绞、复绞、特殊绞合
束绞：将多根单线以同方向、同时不分层地绞合在一起的方式称束绞，也称束线、束绞线啥的。
同心复绞：用正规绞合的方式把绞合好的股线再绞合起来的方式称为同心复绞，其制品称为同心复绞线或复绞线。同心复绞的股线可以是正规绞合或束绞而成。
特殊绞合：特殊绞合主要是指传统的异形绞线和异形单线的绞合，还有交替变换绞合方向的“S-Z”绞等其他绞合方式。
我们的教材讲的和工艺学那本书有一点区别，但不太重要。
至于外径问题：
股线外径：SQRT((4*20-1)/3)*0.193，按1+6算 复绞外径=2.97 你应该是这样算的。 这是纯理论的，实际还有一点紧压吧？所以小一点
http://www.dxdlw.com/ShowPost.aspx?ThreadID=322045
这个帖子讲了两种算法，但这两种算法取值也存在经验值问题。
感谢您的回答，但是依然还有一些疑问未被解答，这篇帖子我刚刚大概得浏览了一下，没有时间细看，等有空的时候一定细看，最后诚挚的感谢您的回答。
1135050423:束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
就按你这 个方法算，基本上 7芯管绞机下来的 35平方及以下的 都不不要乘以系数，这个算下来是4.05.
35及以上的 也按这个算，模具大小也按这个算（股线 复绞同向情况下），就是出模后 35以上的 会大一点 1.02~1.04左右。
1135050423:20141288:束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。就按你这 个方法算，基本上 7芯管绞机下来的 35平方及以下的 都不不要乘以系数，这个算下来是4.05.
35及以上的 也按这个算，模具大小也按这个算（股线 复绞同向情况下），就是出模后 35以上的 会大一点 1.02~1.04左右。
这个我算出来也是4.05，厂里面是4.4

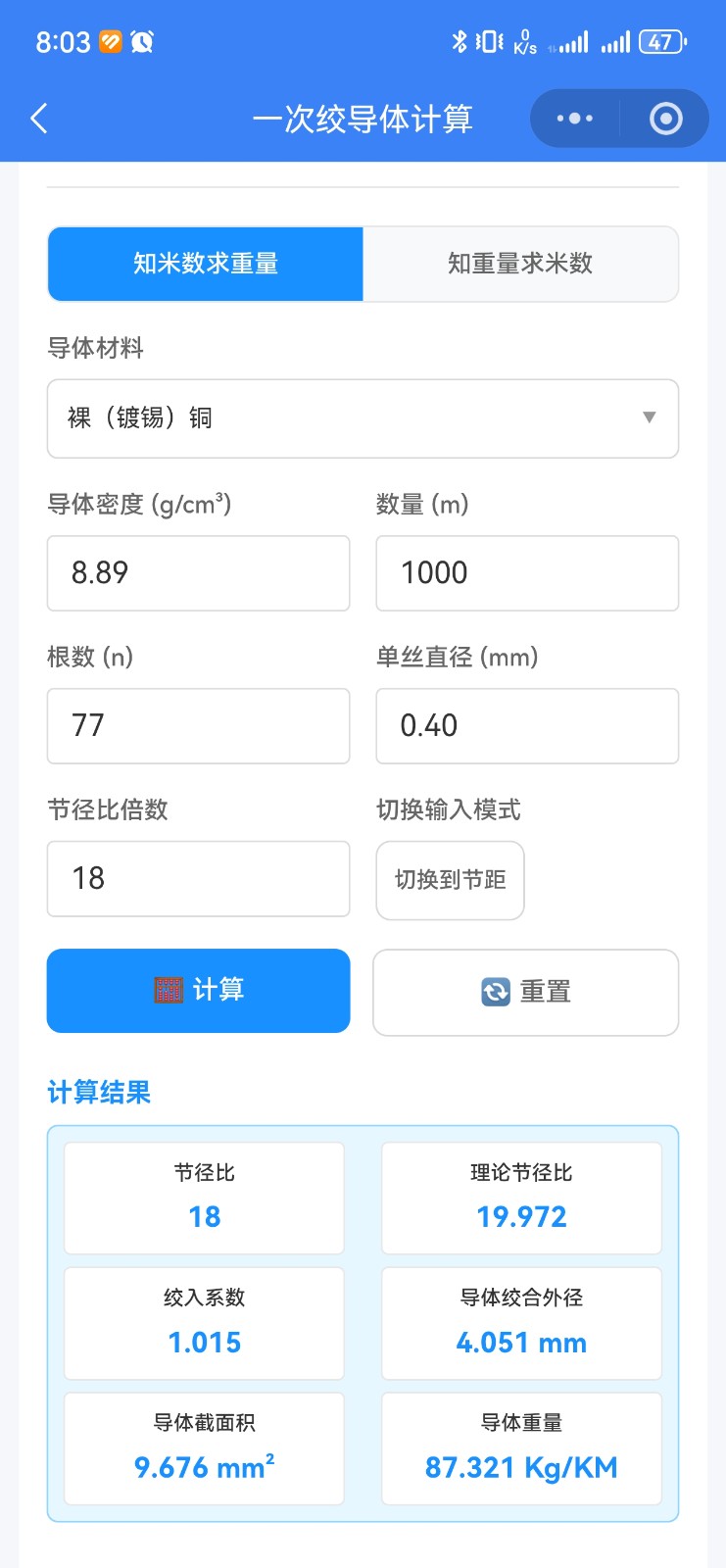

345061378:实测数据是多少 我计算也是4.05
实际上是4.4
计算值 4.05mm 是理想紧凑状态下的值，而 4.4mm 是自然松散状态下的实测值。77根不能正规绞合，增加了跳线和空隙的几率。另外跟张力，模具都有关系。
1135050423:束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
1135050423:束丝过后的外径应该怎么算，77根0.4的束丝成型的外径我用(4n-1)/3后开根×单丝直径后算出来的和厂里面不一样，
里面应该有一个系数。
什么是正规绞，什么绞非正规绞，什么又是复绞，总共有多少种绞合方式，我要如何判断这个线是用什么绞合方式的。
两个问题一个是如何得出绞合过后导体的真实外径，另一个是有多少种绞合方式，如何判断。
外径大约在4.24—4.3左右
shizhentao:1135050423:非正规绞合铜丝 绞合外径测量也会有偏差，77/0.4mm绞合外径大概4.05mm左右
我算出来也是4.05，但是公司给的标准是4.4，我就纳闷这4.4怎么算出来的
公司的一定是标准的么
