RTK031 驻波比尖峰 - 简版

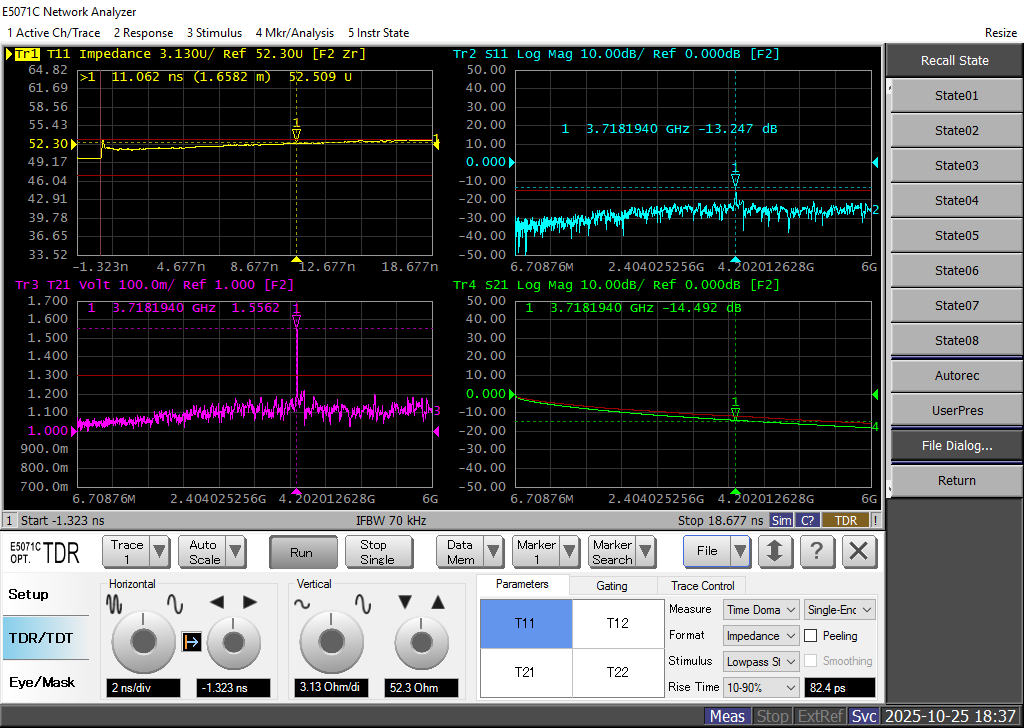

我司生产的RTK031 在3.7G这个位置出现尖峰，那位大佬能帮忙分析一下是哪里出了问题
游客:RTK031是物理发泡。RTK032是化学发泡，对应的是DACAR302
物理发泡，是302
panlei:1.可以检查铝箔包的服不服贴，是不是周期性的。
2.检查直径为10mm左右的导轮的情况。
10mm左右的导轮，我计算的也是差不多，就是不知道这个计算在实际排查中有没有作用，请问你在日常中有没有验证过这个计算能不能用
匿名:编织节距的可能性大，同意楼上的意见
谢谢
pms1208:1、同一盘芯线，换一台编织机生产，如果测试出来还是有峰，节距在30-34mm左右，大概率就是编织节距峰值，因测试频段是到6GHz，建议将编织节距降低到20mm左右； 2、同一盘芯线，换一台编织机生产，这个频率点的峰值还是有，如果节距不是30-34左右，可能就是芯线的问题，同理，可以换一盘芯线再次在这个编织机台上编织后进行测试验证，如果还是这个频率点有峰值，那大概率就是芯线的问题，这个时候就要重点排查芯线设备上存在10mm左右直径的轴承、齿轮等转动部件了，重点齿轮箱、减速机、牵引机等，导体原材料（是否有周期性波浪状）和拉丝模也考虑排查下； 3、同一盘芯线，如果换了编织机这个峰值没有了，可能编织过程存在问题，编织丝张力均匀性，铝箔包覆质量，铝箔刮擦情况，收放线张力都要检查下 。
谢谢
good100:如果你编织的节距是在31mm左右，那可能是节距峰。
谢谢！
调整了编织节距，但是测出来的效果一头有落点，另一头却没有，哪位大哥指导一下michael:这种尖峰更好处理
能指导一下不
FWP:这种我也是搞了好久，没搞出来之前和你一样，头疼的要命，感觉老板都要把我开除了，搞出来后又感觉特别简单，
一开始也是在找驻波尖峰频率点对应的什么周期性缺陷呀，一句话没乱用，
能分享一下怎么解决的吗
