电线电缆网 > 新手区 > PE芯线上锡回缩问题求助（完整版）

PE芯线上锡回缩问题求助 - 无图版

1919961010 --- 2025-07-11 17:05:48

1

铜丝是直放的，绝缘材料PE，牌号2320，原来测试附着力不够，所以添加了2.5%的EAA进去。自己测试上锡不缩，送客户第一个小批量就投诉回缩。

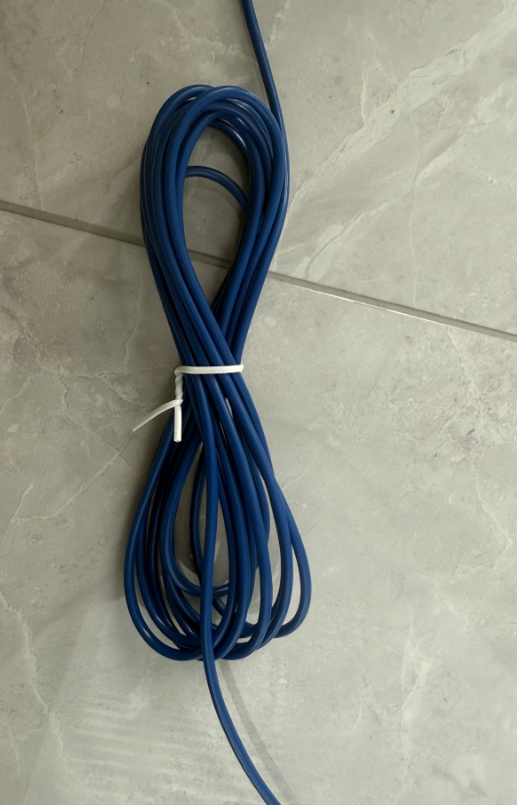

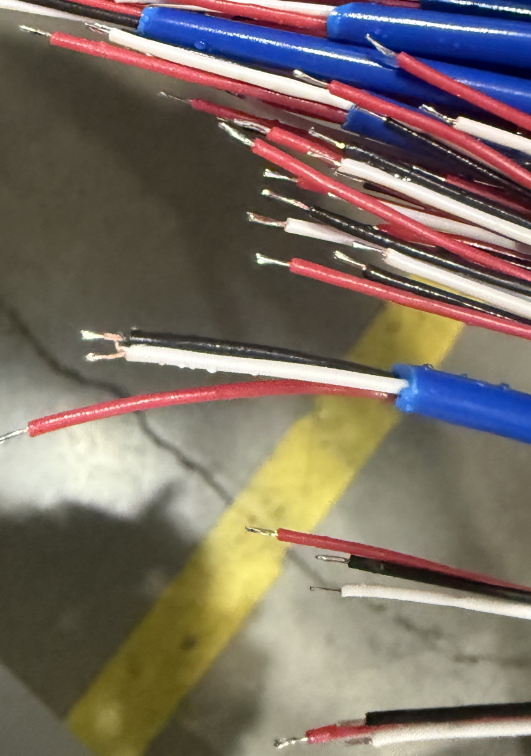

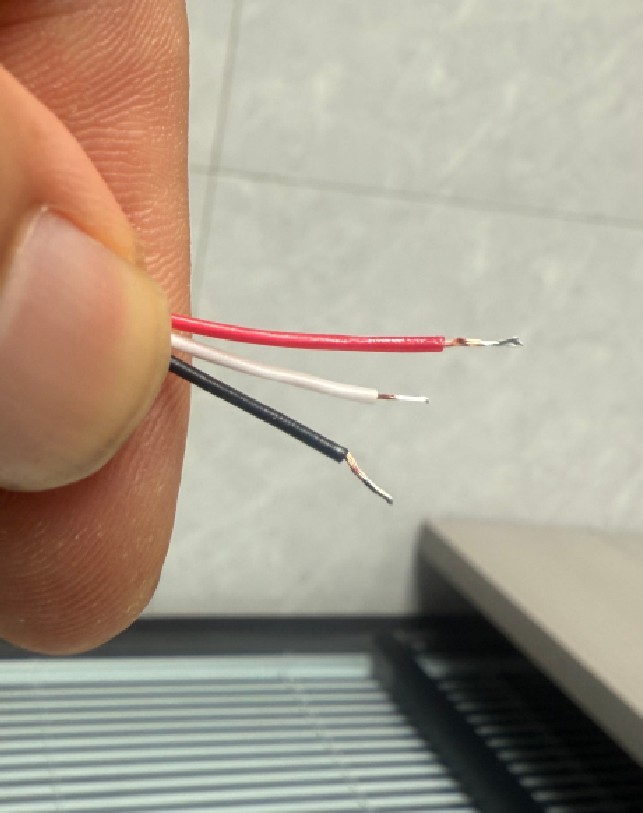

上锡时候部分回缩，自动绕线机打卷后就非常严重了。

恳请各位指导一下。


1919961010 --- 2025-07-11 17:10:20

2

铜丝10/0.1裸铜，直放，0.45内膜  1.1半加压外膜，完成OD1.05。成品绝缘PVC,OD3.2
Danielle --- 2025-07-12 07:17:09

3

医疗线，这个问题，我也处理过。
1919961010 --- 2025-07-12 07:35:56

4

Danielle:

医疗线，这个问题，我也处理过。

请问你是如何解决的，还请指导一下

happyjoe --- 2025-07-14 11:03:03

5

PE 的耐温在80°左右，锡炉温度偏高的话，易内缩
1919961010 --- 2025-07-18 12:15:43

6

happyjoe:

PE 的耐温在80°左右，锡炉温度偏高的话，易内缩

目前已妥善解决该问题，感谢热心帮助

guoyongjun --- 2025-07-18 18:07:14

7

有回缩好的PP 要不要试用下 或者LDPE的  加微18550242218
sky866 --- 2025-07-19 08:36:02

8

happyjoe:

PE 的耐温在80°左右，锡炉温度偏高的话，易内缩

1919961010:

目前已妥善解决该问题，感谢热心帮助

怎么解决的，我们也有同样的问题

1919961010 --- 2025-07-21 15:04:32

9

happyjoe:

PE 的耐温在80°左右，锡炉温度偏高的话，易内缩

1919961010:

目前已妥善解决该问题，感谢热心帮助

sky866:

怎么解决的，我们也有同样的问题

你们是铜丝还是芯线

huanying2258 --- 2025-08-10 17:02:35

10

-- 结束 --
