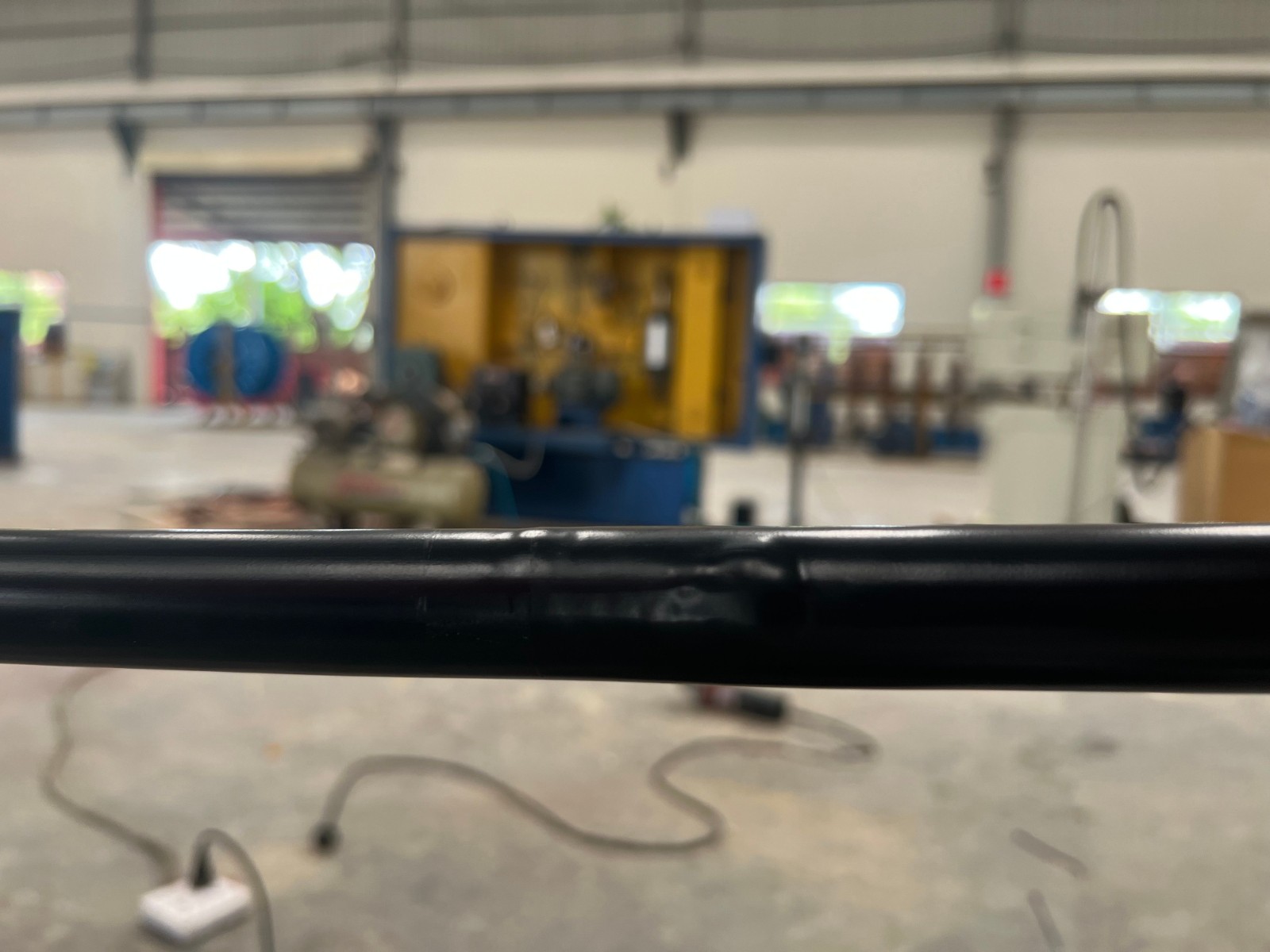

挤压式生产BV 1x150绝缘过程中，总是出现鼓包,请问这是什么原因造成的 - 简版
刘岳晓
楼主
2025-04-19 11:33:17

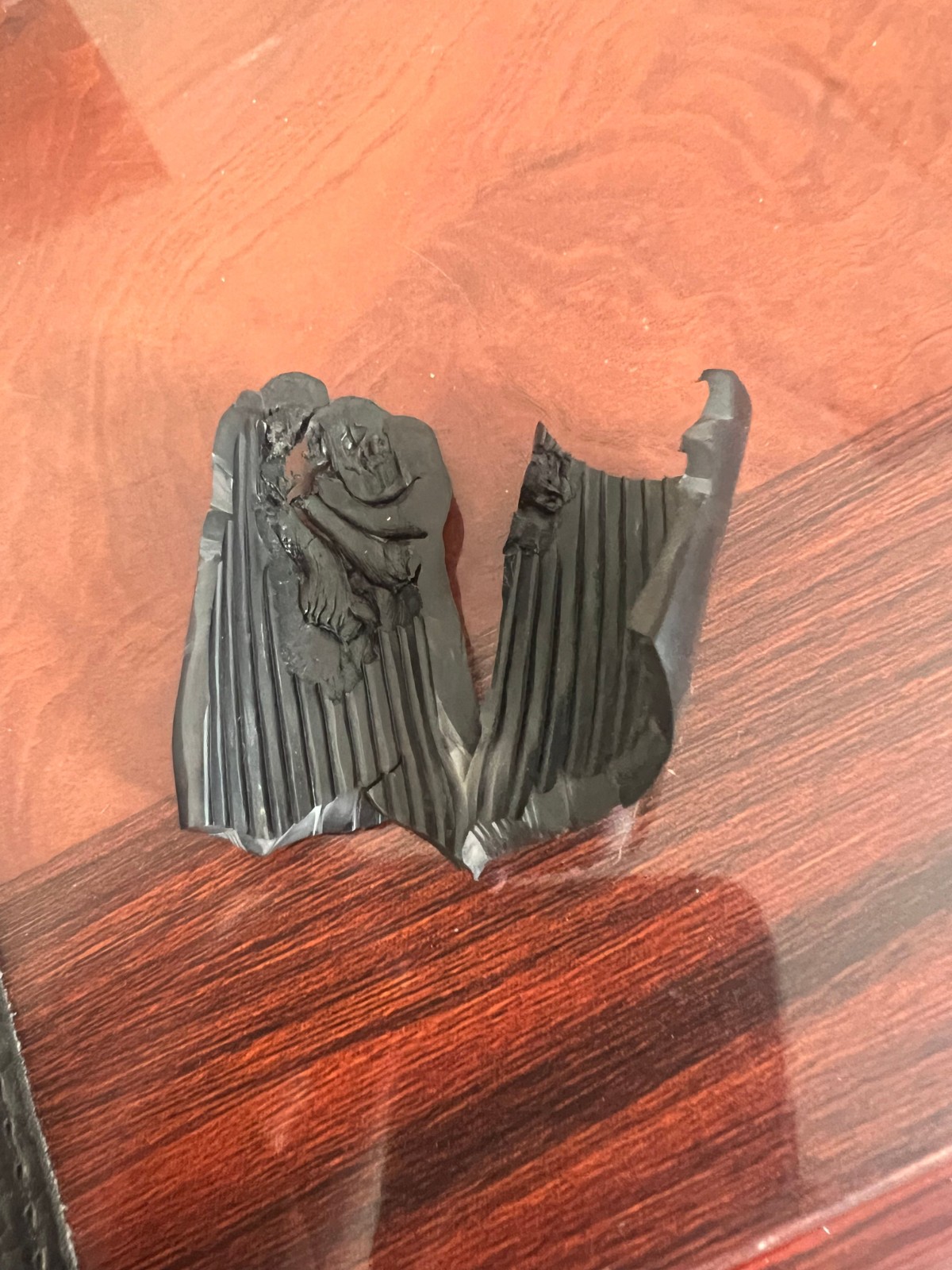

割开内部是这样的
刘岳晓
1 楼
2025-04-19 11:33:19
129925
2 楼
2025-04-19 13:37:35
确认一下是不是主机速度没跟上导致有点空心，摸起来鼓包的地方应该软软的
刘岳晓
3 楼
2025-04-19 13:42:40
正常生产一百多米后出现的，我觉得是不是因为导体把内模的温度带走了导致模口温度降低，出料不均匀造成的呢
129925
4 楼
2025-04-19 13:52:08
刘岳晓:正常生产一百多米后出现的，我觉得是不是因为导体把内模的温度带走了导致模口温度降低，出料不均匀造成的呢
你发的这个照片包看起来是软的，要是因为模具口温度低了，绝缘表面应该没有那么光滑
wjwjjj
5 楼
2025-04-19 15:22:31
有可能是你的导体有潮气
lshuip
6 楼
2025-04-19 16:09:00
模芯尺寸大了，倒胶造成的吧
dianlan2019
7 楼
2025-04-19 16:23:45
模口温度低了
游客
8 楼
2025-04-19 16:47:16
导体外绕包一层带子
psy
9 楼
2025-04-20 00:02:01
划开里面有胶么，是不是倒胶了
jirui123
10 楼
2025-04-20 11:05:24
这不明显是倒胶了嘛
120391640
11 楼
2025-04-20 11:33:52
简单导体预热下就行了。
刘岳晓
12 楼
2025-04-20 16:30:36
jirui123:这不明显是倒胶了嘛
导体18.7mm,内模19.7mm.内模大了吗？
zhangyuhang564851702
13 楼
2025-04-21 07:51:07
jirui123:刘岳晓:这不明显是倒胶了嘛
导体18.7mm,内模19.7mm.内模大了吗？
挤压有点大
刘岳晓
14 楼
2025-04-21 08:17:28
zhangyuhang564851702:jirui123:刘岳晓:这不明显是倒胶了嘛
导体18.7mm,内模19.7mm.内模大了吗？
挤压有点大
多大合适
游客
15 楼
2025-04-21 08:26:18
停机拆模芯的时候看看模芯里有没有料就知道是不是倒胶了。平时在导体上挤塑一层，导体能正好穿过模芯是ok的，大平方可以适当放一点，放到0.5左右，以防止模芯的温度被导体带走
zhangyuhang564851702
16 楼
2025-04-21 08:58:10
刘岳晓:zhangyuhang564851702:jirui123:刘岳晓:这不明显是倒胶了嘛
导体18.7mm,内模19.7mm.内模大了吗？
挤压有点大
多大合适
18.7如果是最大外径 0.5mm左右余量足够了 挤压式的话
刘岳晓
17 楼
2025-04-21 12:45:42
游客:停机拆模芯的时候看看模芯里有没有料就知道是不是倒胶了。平时在导体上挤塑一层，导体能正好穿过模芯是ok的，大平方可以适当放一点，放到0.5左右，以防止模芯的温度被导体带走
好的，我改一下模具
528585444
18 楼
2025-04-22 13:51:07
图片上这个看了不像倒胶，应该是鼓包了，有楼上说导体受潮是有可能的，具体情况要多排查
游客
19 楼
2025-04-22 16:14:31
内模倒胶了，尺寸小点。或者调整下压力小点
huangpan
20 楼
2025-04-23 14:26:44
水货机长干的水产品！
txy541
21 楼
2025-04-24 08:46:49
我们也出现这个问题，模具改小，参考17楼
