众所周知，无卤阻燃代替有卤阻燃是世界范围内不可逆转的发展趋势。但与有卤相比，无卤存在阻燃效率低的先天缺陷。故要达到同等阻燃效果，无卤加量数倍于有卤加量，造成成型加工、力学性能等劣化，成本提高，性价比大大低于有卤。提高无卤阻燃效率，降低加量，全方位替代有卤，从而开拓巨大的市场空间，是世界阻燃行业孜孜以求，却仍未达到的目标。
燃烧是可燃物、氧气、火源三要素相遇而发生的失控破坏过程，任何阻燃措施不外乎隔离三要素，切断（延缓）三要素的供应链。化学膨胀型阻燃（酸+炭+气），释放不燃气体稀释氧和可燃气浓度在先；形成结实的发泡炭化层隔热、隔氧，减缓可燃气产生速度在后。
无卤阻燃剂组成及结构特点决定了它极性强，亲于水，而与极性较弱的塑料相容性不好。提高无卤阻燃效率的关键是：
1、与塑料的相容性；
2、在塑料中均匀分散程度；
3、与新炭源的匹配。
第1、2条是所有填充聚合物的共性要求，只有第3条才是阻燃领域的特性要求。
目前采取的表面改性、有机包覆等手段就是希望解决这一问题。但并未看到无卤阻燃剂加量大幅度降低，可知效果有限。僵局依旧，思路使然。无原始独创，就无实质突破。创新观念先导，创新产品后至。

北京尚科诚纳米科技有限公司率先独家推出，全新纳米协同膨胀型无卤阻燃剂。目前正在进行市场测试，准备试销售，第一个投放市场的产品用于TPU。产业化已完成，批量生产没有问题，拟根据市场竞争态势定价，具体方法见http://bbs.ourplas.cn/read.php?tid=1892&toread=1。

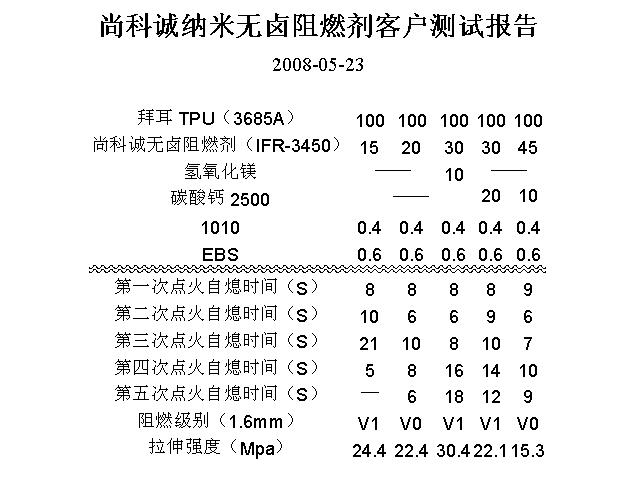

牌号：IFR-3450
白色粉末，含磷量21%、含氮量14%、密度1.8g/cm³、热分解温度大于250°C。
无滴落、没黑烟，加量15%左右，达UL94V0，综合力学性能优异。
特性：
1、耐水稳定性
变透明时间（1%水悬浮液80°C搅拌下）＞ 2小时
2、有机相溶性
静置不分层时间（15%甲苯、白油、DMF等溶胶）＞ 24小时

详情见博客http://blog.ourplas.cn/blog.php?uid=6。

［智情真人 在 2008-6-6 15:59:13 编辑过］

耐水稳定性
变透明时间（1%水悬浮液80°C搅拌下）＞ 2小时 ，这意味着什么？是不是不耐水解？不水解现在有没有个有实际意义的界定？NP系列的就怕这个环境稳定性。

膨胀型无卤阻燃剂是向硼酸锌类型的阻燃剂吗

能提供样品和产品价格吗，怎么联系你呀
