电线电缆网 > 新手区 > 已知电缆规格、运行长度、电压，求带多大功率（完整版）

已知电缆规格、运行长度、电压，求带多大功率 - 无图版

yxq116620 --- 2025-02-19 14:13:17

1

YJV 4*70+1*35 共500米、电压380V，问能带多大功率？

yxq116620 --- 2025-02-19 14:14:22

2

空气中敷设
Y0123456 --- 2025-02-19 14:36:32

3

70kW
Flyun0612 --- 2025-02-19 14:47:00

4

yxq116620:

YJV 4*70+1*35 共500米、电压380V，问能带多大功率？

功率因素按0.85计算  参考120kw（215A）；

yxq116620 --- 2025-02-19 14:56:10

5

yxq116620:

空气中敷设

70kw已考虑500米的距离了吗？我算出来只有40kw左右

gwh9645 --- 2025-02-19 15:49:45

6

可带约80kW
farvs --- 2025-02-19 16:50:30

7


已深度思考
好的，我现在需要解决用户的问题：YJV 470+135电缆，长度500米，电压380V，能带多大功率。首先，我得回忆一下相关的电缆载流量和功率计算方法。
首先，YJV电缆是交联聚乙烯绝缘聚氯乙烯护套电力电缆，适用于固定敷设在交流电压380V及以下的输配电线路上。这里的规格是4根70平方毫米的相线加1根35平方毫米的地线，总共有500米长。
计算电缆的功率承载能力需要考虑几个因素：导体的载流量、电压降、线路长度以及环境温度等。用户提供的电压是380V，通常这是三相电压，所以应该计算三相功率。
首先，我需要确定70平方毫米导体的载流量。查阅电缆载流量表，YJV电缆在空气中敷设时，70平方毫米的铜芯线载流量大约在210A左右（环境温度30℃时）。不过实际应用中可能需要考虑敷设方式、环境温度等因素进行调整，但用户没有提供这些信息，这里假设是标准条件。
接下来是三相功率的计算公式：P = √3 × U × I × cosφ，其中U是线电压，I是载流量，cosφ是功率因数。假设功率因数0.85（常见工业用电），那么计算出来的功率大约是√3 × 380V × 210A × 0.85 ≈ 117kW。不过这只是理论值，实际情况中还要考虑电压降的影响。
因为电缆长度有500米，电压降的问题不能忽视。电压降的计算公式为ΔU = (I × L × R × √3)/（导体截面积 × 导电率）。这里R是电阻率，铜的电阻率大约是0.0172Ω·mm2/m。对于70mm2的线，每相的电阻R = 0.0172 × 500 / 70 ≈ 0.123Ω。三相电压降ΔU = √3 × I × R = 1.732 × 210 × 0.123 ≈ 44.8V。380V的电压允许的电压降通常在5%左右，也就是19V。显然这里的电压降超过了允许值，所以实际能承载的电流需要降低，以满足电压降不超过5%。
因此，需要重新计算允许的最大电流，使得电压降不超过19V。调整公式，I_max = ΔU_max × 导体截面积 × 导电率 / (√3 × L × R)。这里可能需要重新整理公式，或者用另一种方式计算。实际上，ΔU = (I × L × 1.732 × 电阻率)/(截面积)。代入数值，ΔU = (I × 500 × 1.732 × 0.0172)/70 ≤ 19V。解这个方程，求I_max。计算得到I_max = (19 × 70)/(500 × 1.732 × 0.0172) ≈ 19×70/(500×1.732×0.0172) ≈ 1330/14.81 ≈ 89.8A。这样电流就被限制在约90A左右。
然后再用这个电流计算功率：P = 1.732 × 380 × 90 × 0.85 ≈ 1.732×380≈658.16，658.16×90=59234.4，59234.4×0.85≈50349W≈50kW。这显然比之前的117kW低很多，因为电压降限制了电流。
不过这里可能哪里出错了？因为如果电压降过大，可能需要增大导体截面积，但用户给出的电缆是固定的。所以在这种情况下，实际能带的功率受限于电压降，而不是导体的载流量。因此，正确的做法应该是先计算电压降是否允许，再确定最大电流。
或者，可能应该先按载流量计算功率，再检查电压降是否超标。如果超标，则必须降低电流。
因此，正确的步骤是：
1.确定电缆的载流量（假设为210A）。
2.计算该电流下的电压降，如果超过允许值（如5%），则调整电流到使电压降在允许范围内。
3.用调整后的电流计算实际可承载的功率。

所以，首先计算在载流量210A时的电压降：ΔU = (210 × 500 × 1.732 × 0.0172)/70 ≈ (210 × 500 × 0.02965)/70 ≈ (210×14.825)/70 ≈ 3113.25/70 ≈44.475V，确实超过了允许的19V。因此，必须降低电流到I_max使得ΔU=19V。
计算I_max = (19 × 70) / (500 × 1.732 × 0.0172) ≈ (1330) / (14.81) ≈89.8A，约90A。这样，实际允许的电流是90A，对应的功率为1.732×380×90×0.85≈50kW。
不过可能还有其他因素需要考虑，比如电缆的工作温度、敷设方式等。例如，如果电缆是埋地敷设，载流量可能更高，但电压降可能更关键。用户没有提供这些信息，所以只能按标准情况估算。
另外，是否有更简便的方法或者经验公式？比如，通常长距离输电时，电压降是主要限制因素，所以在这种情况下，虽然电缆的载流量允许更高的电流，但电压降限制了实际使用。
总结：用户需要知道的是，在500米长的YJV 470+135电缆，380V电压下，最大安全承载功率约为50kW左右，主要受限于电压降。不过需要确认计算过程中的数值是否正确，以及是否考虑了所有因素。



已深度思考

好的，我现在需要解决用户的问题：YJV 470+135电缆，长度500米，电压380V，能带多大功率。首先，我得回忆一下相关的电缆载流量和功率计算方法。
首先，YJV电缆是交联聚乙烯绝缘聚氯乙烯护套电力电缆，适用于固定敷设在交流电压380V及以下的输配电线路上。这里的规格是4根70平方毫米的相线加1根35平方毫米的地线，总共有500米长。
计算电缆的功率承载能力需要考虑几个因素：导体的载流量、电压降、线路长度以及环境温度等。用户提供的电压是380V，通常这是三相电压，所以应该计算三相功率。
首先，我需要确定70平方毫米导体的载流量。查阅电缆载流量表，YJV电缆在空气中敷设时，70平方毫米的铜芯线载流量大约在210A左右（环境温度30℃时）。不过实际应用中可能需要考虑敷设方式、环境温度等因素进行调整，但用户没有提供这些信息，这里假设是标准条件。
接下来是三相功率的计算公式：P = √3 × U × I × cosφ，其中U是线电压，I是载流量，cosφ是功率因数。假设功率因数0.85（常见工业用电），那么计算出来的功率大约是√3 × 380V × 210A × 0.85 ≈ 117kW。不过这只是理论值，实际情况中还要考虑电压降的影响。
因为电缆长度有500米，电压降的问题不能忽视。电压降的计算公式为ΔU = (I × L × R × √3)/（导体截面积 × 导电率）。这里R是电阻率，铜的电阻率大约是0.0172Ω·mm2/m。对于70mm2的线，每相的电阻R = 0.0172 × 500 / 70 ≈ 0.123Ω。三相电压降ΔU = √3 × I × R = 1.732 × 210 × 0.123 ≈ 44.8V。380V的电压允许的电压降通常在5%左右，也就是19V。显然这里的电压降超过了允许值，所以实际能承载的电流需要降低，以满足电压降不超过5%。
因此，需要重新计算允许的最大电流，使得电压降不超过19V。调整公式，I_max = ΔU_max × 导体截面积 × 导电率 / (√3 × L × R)。这里可能需要重新整理公式，或者用另一种方式计算。实际上，ΔU = (I × L × 1.732 × 电阻率)/(截面积)。代入数值，ΔU = (I × 500 × 1.732 × 0.0172)/70 ≤ 19V。解这个方程，求I_max。计算得到I_max = (19 × 70)/(500 × 1.732 × 0.0172) ≈ 19×70/(500×1.732×0.0172) ≈ 1330/14.81 ≈ 89.8A。这样电流就被限制在约90A左右。
然后再用这个电流计算功率：P = 1.732 × 380 × 90 × 0.85 ≈ 1.732×380≈658.16，658.16×90=59234.4，59234.4×0.85≈50349W≈50kW。这显然比之前的117kW低很多，因为电压降限制了电流。
不过这里可能哪里出错了？因为如果电压降过大，可能需要增大导体截面积，但用户给出的电缆是固定的。所以在这种情况下，实际能带的功率受限于电压降，而不是导体的载流量。因此，正确的做法应该是先计算电压降是否允许，再确定最大电流。
或者，可能应该先按载流量计算功率，再检查电压降是否超标。如果超标，则必须降低电流。
因此，正确的步骤是：
1.确定电缆的载流量（假设为210A）。
2.计算该电流下的电压降，如果超过允许值（如5%），则调整电流到使电压降在允许范围内。
3.用调整后的电流计算实际可承载的功率。

所以，首先计算在载流量210A时的电压降：ΔU = (210 × 500 × 1.732 × 0.0172)/70 ≈ (210 × 500 × 0.02965)/70 ≈ (210×14.825)/70 ≈ 3113.25/70 ≈44.475V，确实超过了允许的19V。因此，必须降低电流到I_max使得ΔU=19V。
计算I_max = (19 × 70) / (500 × 1.732 × 0.0172) ≈ (1330) / (14.81) ≈89.8A，约90A。这样，实际允许的电流是90A，对应的功率为1.732×380×90×0.85≈50kW。
不过可能还有其他因素需要考虑，比如电缆的工作温度、敷设方式等。例如，如果电缆是埋地敷设，载流量可能更高，但电压降可能更关键。用户没有提供这些信息，所以只能按标准情况估算。
另外，是否有更简便的方法或者经验公式？比如，通常长距离输电时，电压降是主要限制因素，所以在这种情况下，虽然电缆的载流量允许更高的电流，但电压降限制了实际使用。
总结：用户需要知道的是，在500米长的YJV 470+135电缆，380V电压下，最大安全承载功率约为50kW左右，主要受限于电压降。不过需要确认计算过程中的数值是否正确，以及是否考虑了所有因素。

根据电缆参数与电力工程规范，YJV 4×70+1×35电缆在380V/500m条件下的功率承载能力需综合考量载流量与电压降双重限制，计算过程如下：

一、基础参数
项目数值备注
电缆型号YJV 4×70+1×35铜芯交联聚乙烯绝缘电缆
线路长度500m三相四线制
额定电压380V线电压，50Hz
环境温度默认30℃（未特殊说明）按GB/T 12706标准
功率因数0.85工业负载典型值

二、载流量计算
1.导体允许载流量?
70mm2铜芯在空气中敷设：210A（参照IEC 60364-5-52标准）?35mm2地线不参与功率传输

2.理论三相功率
[P = \sqrt{3} \times U \times I \times \cos\phi = 1.732 \times 380V \times 210A \times 0.85 \approx 117kW ]

三、电压降校验
1.允许压降范围?
国标规定：末端电压降≤5%（即ΔU≤380V×5%=19V）

2.实际压降计算
[\Delta U = \frac{\sqrt{3} \times I \times L \times \rho}{A} = \frac{1.732 \times 210A \times 500m \times 0.0172\Omega\cdot mm^2/m}{70mm^2} \approx 44.5V ]?
44.5V >19V，需降低电流至满足ΔU≤19V

3.修正最大电流
[I_{max} = \frac{\Delta U_{允许} \times A}{\sqrt{3} \times L \times \rho} = \frac{19V \times 70}{1.732 \times 500m \times 0.0172} \approx 89.8A ]

四、最终承载功率
[ P_{实际} = 1.732 \times 380V \times 90A \times 0.85 \approx 50kW ]

五、优化建议
1.截面积升级?
若需提升至117kW，应选用120mm2电缆（此时ΔU=18.6V<19V）

2.无功补偿?
功率因数提升至0.95时，功率可增至≈56kW


3.敷设方式调整?
改为埋地敷设可降低载流量需求，但对电压降改善有限

结论：
该电缆在500米/380V条件下，实际安全承载功率为50kW（电压降主导限制），仅为理论值的42.7%。建议根据负载特性优化供电方案。
farvs --- 2025-02-19 16:50:31

8

deepseek

farvs --- 2025-02-19 16:50:32

9

已深度思考

好的，我现在需要解决用户的问题：YJV 4X70+1X35电缆，长度500米，电压380V，能带多大功率。

首先，我得回忆一下相关的电缆载流量和功率计算方法。

首先，YJV电缆是交联聚乙烯绝缘聚氯乙烯护套电力电缆，适用于固定敷设在交流电压380V及以下的输配电线路上。这里的规格是4根70平方毫米的相线加1根35平方毫米的地线，总共有500米长。

计算电缆的功率承载能力需要考虑几个因素：导体的载流量、电压降、线路长度以及环境温度等。

用户提供的电压是380V，通常这是三相电压，所以应该计算三相功率。

首先，我需要确定70平方毫米导体的载流量。

查阅电缆载流量表，YJV电缆在空气中敷设时，70平方毫米的铜芯线载流量大约在210A左右（环境温度30℃时）。

不过实际应用中可能需要考虑敷设方式、环境温度等因素进行调整，但用户没有提供这些信息，这里假设是标准条件。

接下来是三相功率的计算公式：P = √3 × U × I × cosφ，其中U是线电压，I是载流量，cosφ是功率因数。

假设功率因数0.85（常见工业用电），那么计算出来的功率大约是√3 × 380V × 210A × 0.85 ≈ 117kW。不过这只是理论值，实际情况中还要考虑电压降的影响。因为电缆长度有500米，电压降的问题不能忽视。

电压降的计算公式为ΔU = (I × L × R × √3)/（导体截面积 × 导电率）。

这里R是电阻率，铜的电阻率大约是0.0172Ω·mm2/m。

对于70mm2的线，每相的电阻R = 0.0172 × 500 / 70 ≈ 0.123Ω。

三相电压降ΔU = √3 × I × R = 1.732 × 210 × 0.123 ≈ 44.8V。

380V的电压允许的电压降通常在5%左右，也就是19V。

显然这里的电压降超过了允许值，所以实际能承载的电流需要降低，以满足电压降不超过5%。

因此，需要重新计算允许的最大电流，使得电压降不超过19V。

调整公式，I_max = ΔU_max × 导体截面积 × 导电率 / (√3 × L × R)。这里可能需要重新整理公式，或者用另一种方式计算。

实际上，ΔU = (I × L × 1.732 × 电阻率)/(截面积)。

代入数值，ΔU = (I × 500 × 1.732 × 0.0172)/70 ≤ 19V。解这个方程，求I_max。

计算得到I_max = (19 × 70)/(500 × 1.732 × 0.0172) ≈ 19×70/(500×1.732×0.0172) ≈ 1330/14.81 ≈ 89.8A。

这样电流就被限制在约90A左右。

然后再用这个电流计算功率：P = 1.732 × 380 × 90 × 0.85 ≈ 1.732×380≈658.16，658.16×90=59234.4，59234.4×0.85≈50349W≈50kW。

这显然比之前的117kW低很多，因为电压降限制了电流。

farvs --- 2025-02-19 16:50:33

10

已深度思考

好的，我现在需要解决用户的问题：YJV 470+135电缆，长度500米，电压380V，能带多大功率。首先，我得回忆一下相关的电缆载流量和功率计算方法。首先，YJV电缆是交联聚乙烯绝缘聚氯乙烯护套电力电缆，适用于固定敷设在交流电压380V及以下的输配电线路上。

这里的规格是4根70平方毫米的相线加1根35平方毫米的地线，总共有500米长。

计算电缆的功率承载能力需要考虑几个因素：导体的载流量、电压降、线路长度以及环境温度等。用户提供的电压是380V，通常这是三相电压，所以应该计算三相功率。首先，我需要确定70平方毫米导体的载流量。查阅电缆载流量表，YJV电缆在空气中敷设时，70平方毫米的铜芯线载流量大约在210A左右（环境温度30℃时）。

不过实际应用中可能需要考虑敷设方式、环境温度等因素进行调整，但用户没有提供这些信息，这里假设是标准条件。接下来是三相功率的计算公式：P = √3 × U × I × cosφ，其中U是线电压，I是载流量，cosφ是功率因数。假设功率因数0.85（常见工业用电），那么计算出来的功率大约是√3 × 380V × 210A × 0.85 ≈ 117kW。不过这只是理论值，实际情况中还要考虑电压降的影响。因为电缆长度有500米，电压降的问题不能忽视。

电压降的计算公式为ΔU = (I × L × R × √3)/（导体截面积 × 导电率）。这里R是电阻率，铜的电阻率大约是0.0172Ω·mm2/m。对于70mm2的线，每相的电阻R = 0.0172 × 500 / 70 ≈ 0.123Ω。

三相电压降ΔU = √3 × I × R = 1.732 × 210 × 0.123 ≈ 44.8V。380V的电压允许的电压降通常在5%左右，也就是19V。显然这里的电压降超过了允许值，所以实际能承载的电流需要降低，以满足电压降不超过5%。因此，需要重新计算允许的最大电流，使得电压降不超过19V。

调整公式，I_max = ΔU_max × 导体截面积 × 导电率 / (√3 × L × R)。这里可能需要重新整理公式，或者用另一种方式计算。实际上，ΔU = (I × L × 1.732 × 电阻率)/(截面积)。代入数值，ΔU = (I × 500 × 1.732 × 0.0172)/70 ≤ 19V。解这个方程，求I_max。

计算得到I_max = (19 × 70)/(500 × 1.732 × 0.0172) ≈ 19×70/(500×1.732×0.0172) ≈ 1330/14.81 ≈ 89.8A。这样电流就被限制在约90A左右。然后再用这个电流计算功率：P = 1.732 × 380 × 90 × 0.85 ≈ 1.732×380≈658.16，658.16×90=59234.4，59234.4×0.85≈50349W≈50kW。

这显然比之前的117kW低很多，因为电压降限制了电流。

farvs --- 2025-02-19 16:53:45

11

询问deepseek得到答案，不知道对不对

gsfhnjd --- 2025-02-20 08:35:33

12

yxq116620:

空气中敷设

yxq116620:

70kw已考虑500米的距离了吗？我算出来只有40kw左右

40-50是差不多的，70kw电压降达不到设备的启动电压

gwh9645 --- 2025-02-20 08:44:16

13

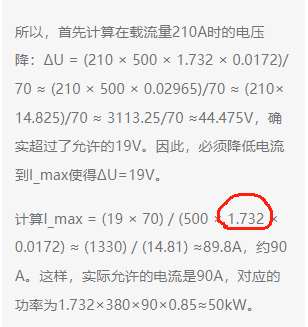

1740012193669.png这个1.732是不是不应该有？

gwh9645 --- 2025-02-20 08:46:04

14




这个1.732是不是不应该有？

ltzk80054 --- 2025-02-22 10:05:07

15

farvs:

deepseek

AI做工艺指日可待

xtgd --- 2025-02-25 16:18:37

16

导体材料 铜
电缆长度m 500
系统暂载率% 100
系统总装机容量kw 20
允许压降 9
系统功率因数 0.8
xtgd --- 2025-02-25 16:20:06

17

导体材料 铜
电缆长度m 500
系统暂载率% 100
系统总装机容量kw 20
允许压降 9
系统功率因数 0.8
电缆截面积 39.9
