每家生产导电橡胶/塑料的厂家的配方，都有自己的特点。

       厂家自己研发并经实践检测成熟后的导电橡胶/塑料的配方，才是对自己最适用的。

以下配方是摘自申请号为201810643121.6的发明专利，仅供大家借鉴一下。

       虽然此专利最终被驳回了，但也建议不要侵犯该专利的权利要求哟。

一、配方：以重量分计的各组分的大概占比

       补强硅橡胶：50-80份

       颗粒状导电乙炔炭黑：10-30份

       六甲基环三硅氮烷：5-10份

       液体硅橡胶：1-5份

       硫化剂（过氧化二异丙苯）：1-5份

       助硫化剂（三烯丙基三聚异氰酸酯）：0.2-1.5份

       防老剂（2,2,4-三甲基-1,2-二氢化喹啉聚合体）：0.5-1份

       增塑剂（邻苯二甲酸二辛酯、聚乙烯蜡、氯化石蜡）：0.5-1.5份

二、3个实施例子：以重量分计的各组分的具体占比

       见附件

三、效果

       本发明制备方法简单，通过调整增塑剂的配方，混炼胶流动性好，易于硫化加工，合格率高；制备的橡胶件易于与金属粘结性；橡胶抗拉强度≥20Mpa，耐老化性能好，适合生产导电衬套和导电橡胶减震产品。

以下配方是摘自申请号为201110164521.7的发明专利，仅供大家借鉴一下。

       虽然此专利权已终止，但也建议不要侵犯该专利的权利要求。

一、名称：一种硅橡胶电缆接头

二、配方：以重量分计的各组分的大概占比

       乙烯基硅橡胶：35-40份

       白炭黑：25-28份

       乙炔炭黑：26-31份

       防老剂（防老剂4010NA）：1.5份

       硫化剂（过氧化苯甲酰）：3份

       促进剂（促进剂TMTD，或者促进剂TMTM，或者促进剂TETD）：0.3份

       氧化镁：2.4份

       硬脂酸：1.4分

       阻燃剂（三氧化二锑）：3.5-5份

       软化剂（松香）：1.5-2.4份

       粘合剂（开姆洛克粘合剂）：0.1-3.0份

       热稳定剂（三氧化二铁）：0.1-4.0份

三、3个实施例子：以重量分计的各组分的具体占比

       见附件

四、优点

       电缆接头经硫化工艺后，与金属套管的粘合强度高，不易老化，不会起泡脱层，弹性好，长期使用能够实现有效的绝缘、屏蔽和密封，保证使用安全。

       电缆接头具有优良的电气性能、抗漏电痕迹性能、无卤阻燃性能、耐热老化性能，并且机械强度高、憎水性能强，可在目前用电设备规定的苛刻环境下安全使用。

       经性能测试，硅橡胶电缆接头具有较高的强度、抗撕裂性能及耐高温性能。

以下配方摘自于《橡胶制品实用配方大全》（第二版）

一、名称：采煤机电缆半导体屏蔽层

二、配方：以重量分计的各组分的具体占比

       EVM（450）：90份

       氯化聚乙烯（CPE 135A）：10份

       硬脂酸锌：1份

       抗氧剂300[4,4'-硫代双(6-叔丁基-3-甲基苯酚)]：1.5份

       石蜡：8份

       乙炔炭黑：50份

       炭黑N330：30份

       轻质碳酸钙：10份

       20号机油：15份

       交联助剂TAIC：3份

       交联剂DCP：3份

       合计：220.5份

三、高压水蒸气硫化管中连续硫化，根据硫化温度选择不同的硫化时间

       160℃ × 28-30min

       170℃ × 13-15min

       180℃ × 6-8min

       190℃ × 3-4min

       200℃ × 1-2min

四、成品性能

       拉伸强度：10.3 MPa

       扯断伸长率：370%

       剥离性能（拉伸速度为50mm·min^-1）可剥离

       体积电阻率（20℃）：54.3 Ω·cm

       75×24h老化性能保持率：拉伸强度89%，扯断伸长率72.7%

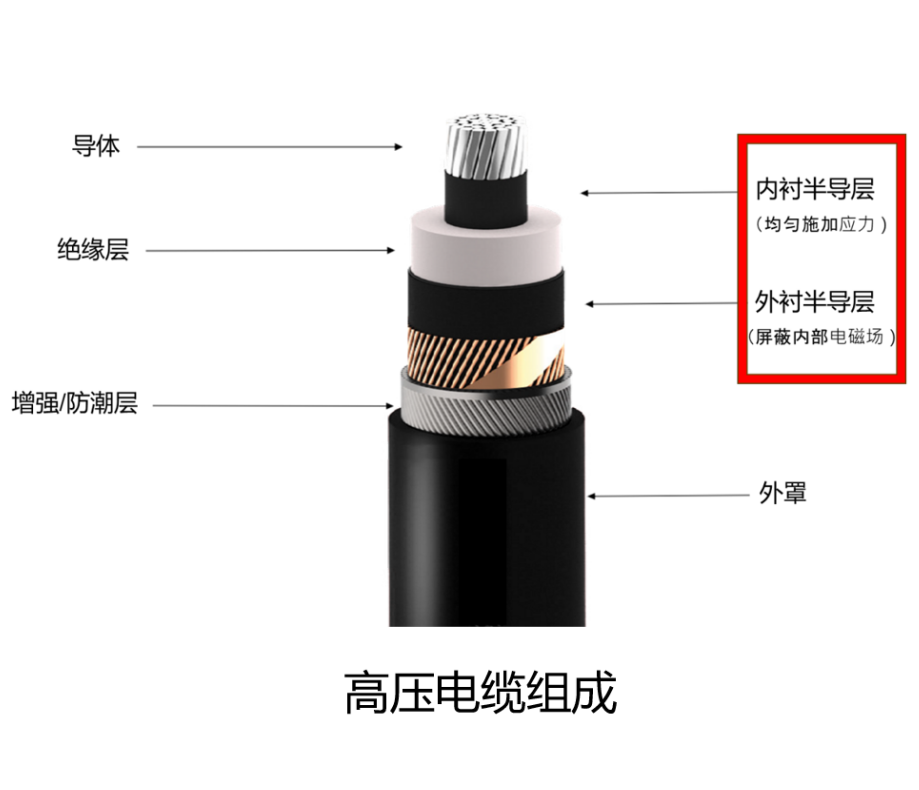

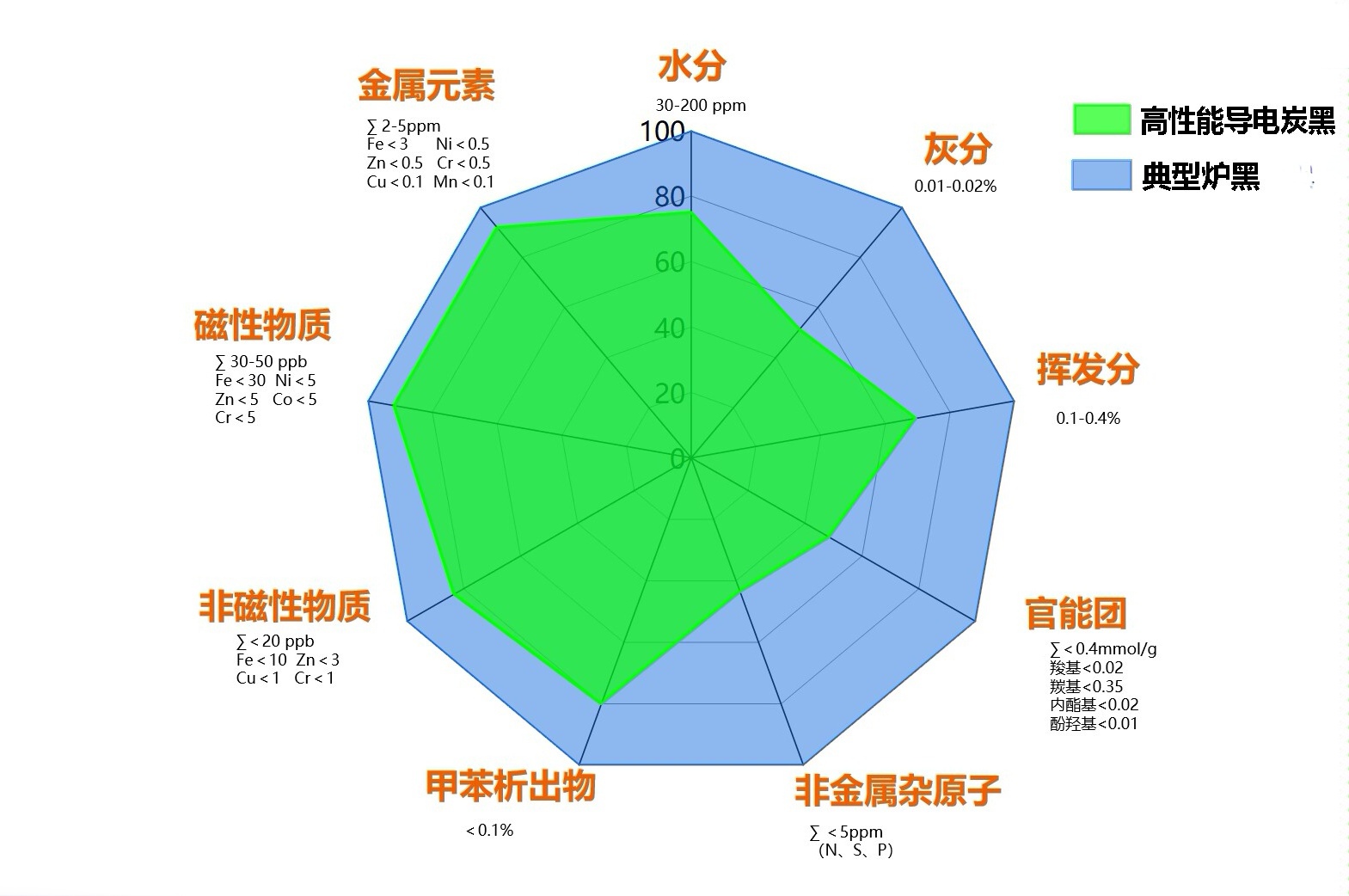

     乙炔炭黑用于电缆电磁屏蔽料、套管屏蔽料的填料，而绝缘层是另外的绝缘料。
