电线电缆网 > 电力电缆 > 48/66kv 1*800 高压线芯击穿，击穿通道分析（完整版）
48/66kv 1*800 高压线芯击穿，击穿通道分析 - 无图版
YTQ2019 --- 2024-09-14 10:48:22
1
YTQ2019 --- 2024-09-14 10:48:57
2

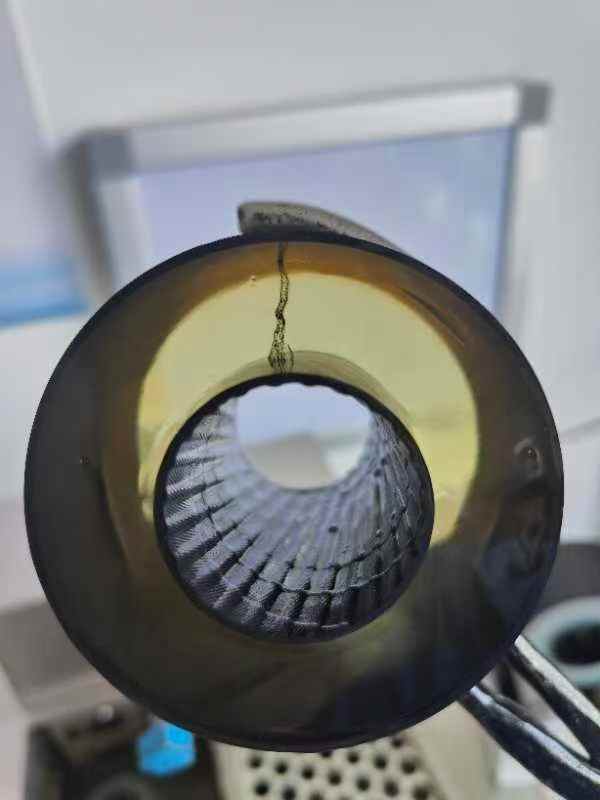

各位专家，这个击穿通道，大家一起分析一下
YTQ2019 --- 2024-09-14 10:49:33
3
YTQ2019 --- 2024-09-14 10:49:42
4
YTQ2019 --- 2024-09-14 10:49:45
5
YTQ2019 --- 2024-09-14 14:09:25
6
912137968 --- 2024-09-14 15:33:08
7
靠近绝缘屏蔽处放电通道呈细直状态，延伸至导体屏蔽出现电树枝，应该是绝缘屏蔽损伤导致的击穿放电。
YTQ2019 --- 2024-09-14 15:34:20
8
912137968:靠近绝缘屏蔽处放电通道呈细直状态，延伸至导体屏蔽出现电树枝，应该是绝缘屏蔽损伤导致的击穿放电。
是外伤所致吗？
912137968 --- 2024-09-14 15:39:59
9
912137968:YTQ2019:靠近绝缘屏蔽处放电通道呈细直状态，延伸至导体屏蔽出现电树枝，应该是绝缘屏蔽损伤导致的击穿放电。
是外伤所致吗？
大概率是外伤，绝缘屏蔽小缺陷不会直接击穿，可以回顾下首次局放检测时放电量是否异常，明显的外伤局放时就应该能看出来
YTQ2019 --- 2024-09-14 16:48:54
10
欢迎大家一起讨论
lb6452127 --- 2024-09-15 07:24:54
11
这个击穿点找的还可以，没有碳化
YTQ2019 --- 2024-09-15 08:28:10
12
lb6452127:这个击穿点找的还可以，没有碳化
什么原因造成的呢？
YTQ2019 --- 2024-09-15 09:03:40
13
lb6452127 --- 2024-09-15 15:59:10
14
这个通道很明显，外面细里面粗，外屏蔽肯定是有伤。
YTQ2019 --- 2024-09-18 17:32:40
15
liarzhang --- 2024-09-23 12:46:01
16
912137968:912137968:YTQ2019:靠近绝缘屏蔽处放电通道呈细直状态，延伸至导体屏蔽出现电树枝，应该是绝缘屏蔽损伤导致的击穿放电。
是外伤所致吗？
大概率是外伤，绝缘屏蔽小缺陷不会直接击穿，可以回顾下首次局放检测时放电量是否异常，明显的外伤局放时就应该能看出来
liarzhang --- 2024-09-23 12:46:58
17
912137968:912137968:YTQ2019:靠近绝缘屏蔽处放电通道呈细直状态，延伸至导体屏蔽出现电树枝，应该是绝缘屏蔽损伤导致的击穿放电。
是外伤所致吗？
大概率是外伤，绝缘屏蔽小缺陷不会直接击穿，可以回顾下首次局放检测时放电量是否异常，明显的外伤局放时就应该能看出来
我们以前遇到过外屏上扎钉子，局方完全看不出来；把钉子拔掉局方就不好了。
