电线电缆网 > 新手区 > 求大佬帮忙分析：USB2.0电线测试 差分阻抗、共模阻抗OK，但是作成USB转TYPE-C后差分阻抗超下限了，为什么呀（完整版）
求大佬帮忙分析：USB2.0电线测试 差分阻抗、共模阻抗OK，但是作成USB转TYPE-C后差分阻抗超下限了，为什么呀 - 无图版
CDJ --- 2024-05-04 10:36:31
1
zhsazcf --- 2024-05-04 20:08:35
2
发图形，估计取点有问题，需要冲1MHZ取最初的阻抗
wangb --- 2024-05-05 08:02:11
3
增加绝缘直径，可以增大阻抗
CDJ --- 2024-05-14 11:52:09
4
zhsazcf:发图形，估计取点有问题，需要冲1MHZ取最初的阻抗

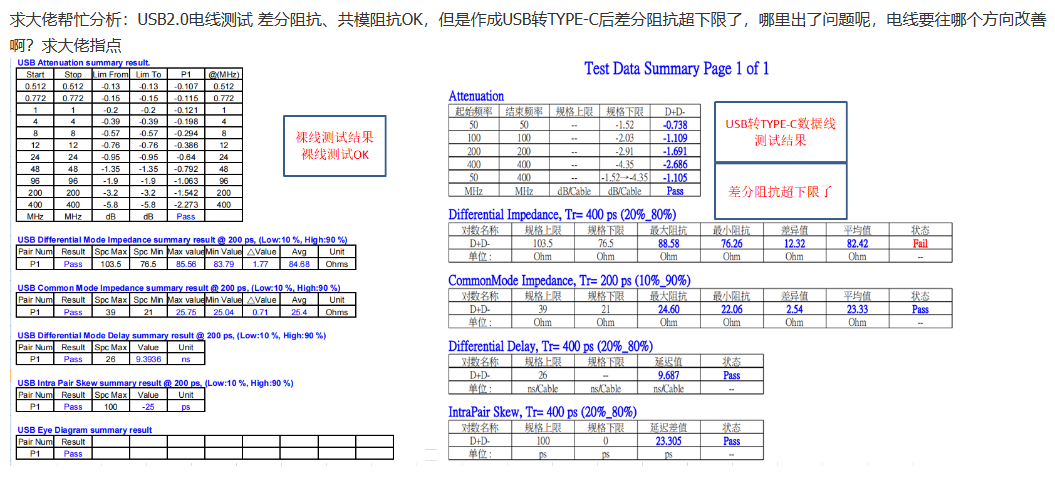

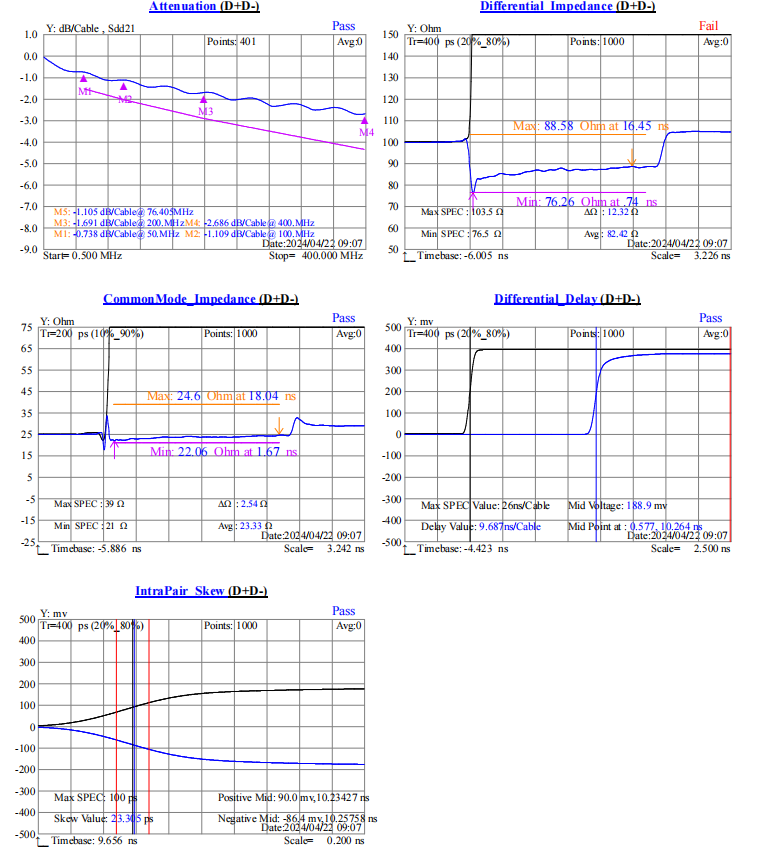

大哥请看图
hl5825 --- 2024-05-16 11:56:57
5
两个特性阻抗的取值范围不一样，其次你的线材阻抗也较为下限，我猜想是你在加工TYPE-C 的时候有打内模或者链接器把阻抗拉低了（这个只是猜想），你可将线材芯线OD做大0.05~0.1mm将阻抗增大到93~88欧姆之间。
CDJ --- 2024-05-25 10:35:52
6
hl5825:两个特性阻抗的取值范围不一样，其次你的线材阻抗也较为下限，我猜想是你在加工TYPE-C 的时候有打内模或者链接器把阻抗拉低了（这个只是猜想），你可将线材芯线OD做大0.05~0.1mm将阻抗增大到93~88欧姆之间。
这个只能靠提升绿白芯线OD改善么，TYPE-C加工方面有没有方法改善呀大佬
CDJ --- 2024-05-25 10:37:17
7
zhsazcf:发图形，估计取点有问题，需要冲1MHZ取最初的阻抗
大哥帮忙看看图形吧
tian124 --- 2024-06-14 15:30:04
8
线材阻抗都这么低了
线材入手的话，加大外径或使用对绞或改小导体
加工的话，内模由PP/PE改成PVC，注意加工焊点，可以适当增加去铝箔长度
CDJ --- 2024-07-17 11:21:20
9
tian124:线材阻抗都这么低了
线材入手的话，加大外径或使用对绞或改小导体
加工的话，内模由PP/PE改成PVC，注意加工焊点，可以适当增加去铝箔长度
导体是19/0.08TS+250D 单丝直径降低也能提高差分数值吗
CDJ --- 2024-07-17 11:23:28
10
hl5825:两个特性阻抗的取值范围不一样，其次你的线材阻抗也较为下限，我猜想是你在加工TYPE-C 的时候有打内模或者链接器把阻抗拉低了（这个只是猜想），你可将线材芯线OD做大0.05~0.1mm将阻抗增大到93~88欧姆之间。
两头分别是USB和TYPE-C加工， 工艺上如何改善才能把差分阻抗数值拉高呀
smallkk98 --- 2024-08-06 10:49:03
11
hl5825:CDJ:两个特性阻抗的取值范围不一样，其次你的线材阻抗也较为下限，我猜想是你在加工TYPE-C 的时候有打内模或者链接器把阻抗拉低了（这个只是猜想），你可将线材芯线OD做大0.05~0.1mm将阻抗增大到93~88欧姆之间。
两头分别是USB和TYPE-C加工， 工艺上如何改善才能把差分阻抗数值拉高呀
大佬 您的问题解决了吗，是怎么解决的啊
