billma --- 2024-04-13 14:38:47
1

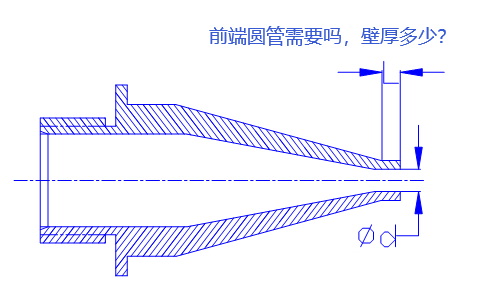

PVC线 SJT 14/3C 外径φ9.5mm，
3芯绞合外径φ7.2mm，
求助一个90机半挤管押出内外模尺寸。
w2004005 --- 2024-04-13 15:23:43
2
内：7.6 外：11.9
游客 --- 2024-04-13 15:46:27
3
半挤管的，外模你确定要11.9吗？
286052293 --- 2024-04-13 15:56:31
4
billma:PVC线 SJT 14/3C 外径φ9.5mm，
3芯绞合外径φ7.2mm，
求助一个内外模尺寸。
外模10.0就行
ltzk80054 --- 2024-04-13 18:16:10
5
半挤管也即半挤压，和挤压式配模相近，芯比缆径大0.3~0.5，套比外被外径大0.3~0.5，3芯7.2外径的话选7.6的芯（凸出部分壁厚0.5~0.8），9.8的套可以了，冷却之后回缩外径就差不多是9.5~9.6这样
w2004005 --- 2024-04-15 09:50:24
6
游客:半挤管的，外模你确定要11.9吗？论坛里有这方面的资料，外模一般是用内模的孔径加上两倍的内模管厚度，我这里根据我们以前的实际生产情况，在这个基础上放了一点，挤出速度可以快一些
YJPEPE --- 2024-04-16 14:36:52
7
16276283 --- 2024-05-17 09:10:16
8
挤管模不需要那么精确，生产时调下模间距就行了
