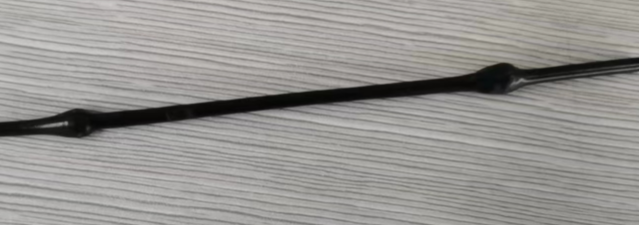

BVR 1.5 绝缘有包，请朋友们分析一下 - 简版
942037057
楼主
2024-03-04 17:39:19
hrbustyuan
1 楼
2024-03-04 22:04:28
一般来说就是导体的问题，有水或者是有油，在生产导体时注意清洁，生产后注意保存，笨方法是在挤出绝缘时在导体侧加一块干净的布缠绕在导体上，多少能缓解点问题！
匿名
2 楼
2024-03-05 07:23:13
在排除牵引和螺杆没有异常的情况下，增加个导体预热，可以改善。
canyu
3 楼
2024-03-05 08:08:33
一般是导体问题，导体采用束丝非正规绞合，导体单丝有蝶丝凸起，挤出时导体与模芯剐蹭卡顿，造成绝缘堆积疙瘩。
快乐小小鸟
4 楼
2024-03-05 08:26:47
1、牵引问题，牵引速度和放线不匹配，有卡顿。
2、导体问题，多跟导体跳股加上内模偏小，导致卡顿。
3、内模偏大，有倒料，导致间隔性带出胶料，导致鼓包。
你这个问题可能和1和2有关，请参考。
匿名
5 楼
2024-03-05 08:41:14
jirui123
6 楼
2024-03-05 10:57:33
划开一看就知道了，跳丝引起的，导体到了模具口一卡顿就是这效果！
游客
7 楼
2024-03-05 13:47:42
内模偏小,或导体束丝问题
andypost
8 楼
2024-03-05 16:16:38
panxingkui
9 楼
2024-03-06 07:35:20
常规问题，应该好解决的
xxn
10 楼
2024-03-06 10:42:26
楼上诸位大神挺真是厉害，按我的经验必须要切开缺陷部位的绝缘，检测导体是否有问题。
jalwf
11 楼
2024-03-06 14:16:30
jirui123:划开一看就知道了，跳丝引起的，导体到了模具口一卡顿就是这效果！
同意这个意见，看图上包形状，应该是实心的包，实心的包大多是芯线引起的，主要是束线时出现跳丝产生的
hrbustyuan
12 楼
2024-03-07 22:13:37
jirui123:jalwf:划开一看就知道了，跳丝引起的，导体到了模具口一卡顿就是这效果！
同意这个意见，看图上包形状，应该是实心的包，实心的包大多是芯线引起的，主要是束线时出现跳丝产生的
这不像个大泡吗？
ZQ331629904
13 楼
2024-03-09 11:00:47
