异型导体绝缘挤出异常 - 简版
942037057
楼主
2024-03-01 12:22:09

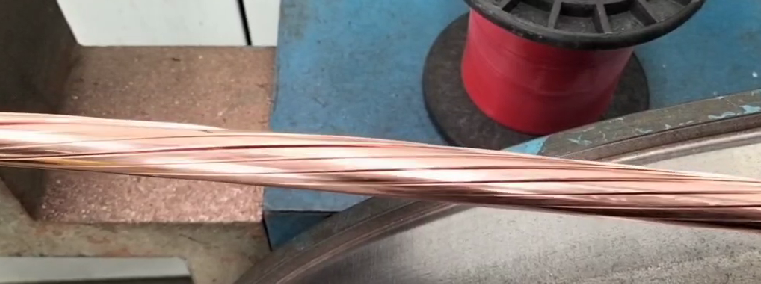

朋友们，帮忙分析分析：YJV 大平方导体绞合导体正常，挤出绝缘放线出现导体发散，导体节径比21-23。
游客
1 楼
2024-03-01 12:58:26
什么结构，参数
CT18052410053
2 楼
2024-03-01 13:26:28
942037057
3 楼
2024-03-01 13:49:51
游客:什么结构，参数
异型丝，1+6+11, 节距比23
xdjhxq
4 楼
2024-03-01 14:24:16
低压的话，绝缘时模子放大些。或是在上面绕层带子解决这次问题。散线应该是节距问题。内层18-20，外层12-14 试下。个人建议
942037057
5 楼
2024-03-01 14:44:47
xdjhxq:低压的话，绝缘时模子放大些。或是在上面绕层带子解决这次问题。散线应该是节距问题。内层18-20，外层12-14 试下。个人建议
已经绕带子了，以前没这个问题，开班后70以上型号，都开始散花了，感觉绞合导体内部应力过大，始终有劲放不出来，框绞不退扭，会有应力，不该这么大呀
游客
6 楼
2024-03-01 14:55:39
型线带线的时候再并线模要有个类似预扭的操作，检查下入模位置是否正常。
FayeDu
7 楼
2024-03-01 16:24:03
最好是有个紧线器紧一下，20多倍是很容易散啊，节距太大了。我们也遇到过
weidong
8 楼
2024-03-01 16:32:25
23倍太大了，大规格的不大于14倍
uu1987lost
9 楼
2024-03-01 16:52:49
70-150的：内层不大于20倍，外层不大于16倍
185-400的：内层不大于25倍，中层不大于22倍，外层不大于17倍。
仅供参考。
wzg196
10 楼
2024-03-01 18:35:19
zhangqiang12
11 楼
2024-03-02 08:25:41
雨枫
12 楼
2024-03-02 08:55:09
节径比太大了
lls1112
13 楼
2024-03-02 09:37:17
刚开机的时候, 要抓住线头, 防止其返松, 直到把线头全部都绕在牵引轮上, 这样线就不会返松了.
游客
14 楼
2024-03-04 07:09:23
异型导体设计的太紧了没缝隙了
xxn
15 楼
2024-03-05 09:48:01
有一个方法试试看是否可以补救：
可以在挤塑的时候在前牵引的上下皮带轮调节出一个小的夹角，相当于生产中压交联聚乙烯绝缘芯的搓线器，将导体挫紧。当然挤出头部最好是人为将导体拧紧，到前牵引位置在放松。之后就看牵引的搓线效果。
如果导体最外层是左向，牵引皮带调节的方向是上面的皮带轮出线段往内调进线端往外调，下面的皮带调节方向相反。
总之搓线的效果要让导体在绞合方向上继续转动。
这个可以用颜色胶带贴在绝缘上过水槽一段，看绝缘芯的转动方向是否和导体最外层绞合方向一致即可验证。
可以在挤塑的时候在前牵引的上下皮带轮调节出一个小的夹角，相当于生产中压交联聚乙烯绝缘芯的搓线器，将导体挫紧。当然挤出头部最好是人为将导体拧紧，到前牵引位置在放松。之后就看牵引的搓线效果。
如果导体最外层是左向，牵引皮带调节的方向是上面的皮带轮出线段往内调进线端往外调，下面的皮带调节方向相反。
总之搓线的效果要让导体在绞合方向上继续转动。
这个可以用颜色胶带贴在绝缘上过水槽一段，看绝缘芯的转动方向是否和导体最外层绞合方向一致即可验证。
andypost
16 楼
2024-03-05 16:14:16
xxn:有一个方法试试看是否可以补救：
可以在挤塑的时候在前牵引的上下皮带轮调节出一个小的夹角，相当于生产中压交联聚乙烯绝缘芯的搓线器，将导体挫紧。当然挤出头部最好是人为将导体拧紧，到前牵引位置在放松。之后就看牵引的搓线效果。
如果导体最外层是左向，牵引皮带调节的方向是上面的皮带轮出线段往内调进线端往外调，下面的皮带调节方向相反。
总之搓线的效果要让导体在绞合方向上继续转动。
这个可以用颜色胶带贴在绝缘上过水槽一段，看绝缘芯的转动方向是否和导体最外层绞合方向一致即可验证。
正解！
