计算编织屏蔽密度时，编织层直径的具体取值是什么？ - 无图版

lxg --- 2024-01-25 09:57:51

1

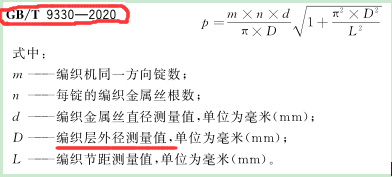

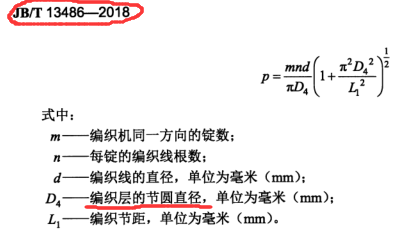

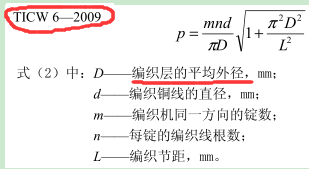

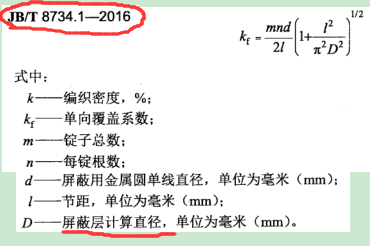

如题，请教各位同仁，上图中关于编织层外径的说法有何区别？

CT18052410053 --- 2024-01-25 13:20:55

2

hrbustyuan --- 2024-01-25 21:17:30

3

一般来说，编织的产品规则的话，直接就用编织前的外径，若是不规则的就要计算产品的平均外径，若是对绞线，则需要计算产品的节圆外径值
aotuk --- 2024-01-26 13:02:54

4

编织后外径，纸带法测量
woshijason --- 2024-01-27 08:18:11

5

由于编织层表面不光滑、成缆线芯不圆整等因素，用测微计等仪器测量会产生一定的误差、没有重复性或再现性，直径测量结果不稳定，建议：不管外径大小一律采用测量带测量样品的平均外径（编织层下的成缆平均直径或编织层平均外径）。


hekejiu --- 2024-01-27 08:27:14

6

xxn --- 2024-01-27 09:10:48

7

个人觉得如果统一成类似GB/T 12706附录中假定值外径计算方式，就可以减少争议。
lianxu14 --- 2024-01-29 11:25:47

8

xxn:

个人觉得如果统一成类似GB/T 12706附录中假定值外径计算方式，就可以减少争议。

设计阶段可以这么做，楼主估计是问的实测

zxzhao --- 2024-05-06 20:20:40

9

编前直径+2*单丝直径
