电线电缆网 > 挤塑 挤橡 发泡 > 低烟无卤阻燃辐照料挤出表面是什么情况？试过温度从140-190，始终无法消除，什么原因？（完整版）
低烟无卤阻燃辐照料挤出表面是什么情况？试过温度从140-190，始终无法消除，什么原因？ - 无图版
fanggaoxia --- 2023-12-20 14:21:25
1

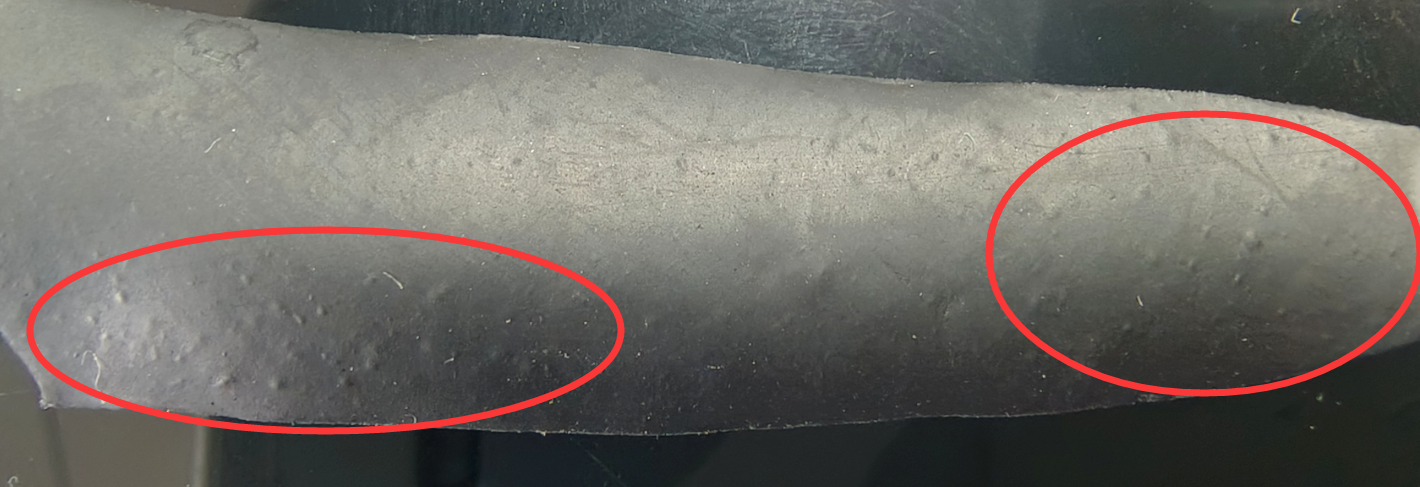

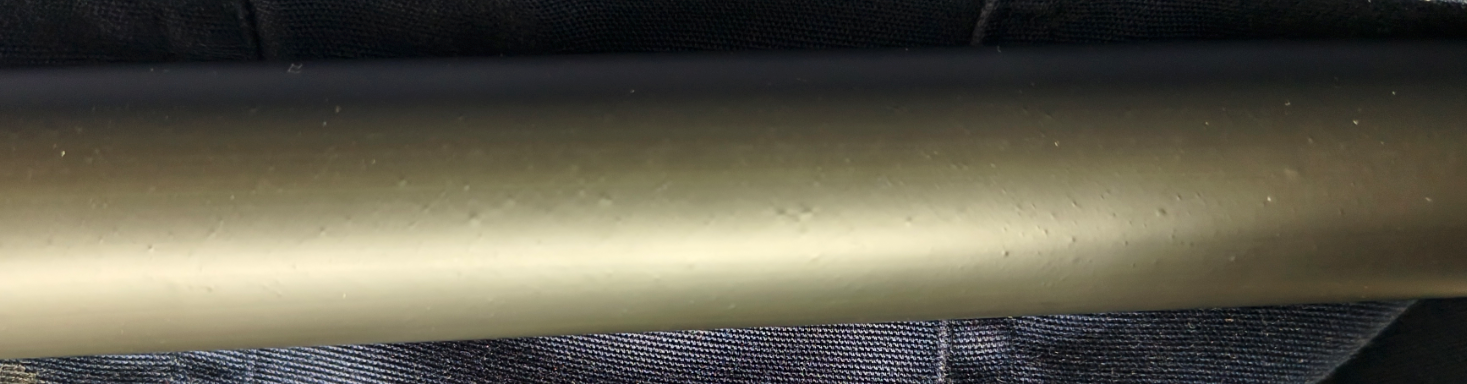

低烟无卤阻燃辐照料，温度从140-190都试过了，始终无法消除，请问是什么原因？
fanggaoxia --- 2023-12-20 14:25:01
2
切面也无气孔
liu1985 --- 2023-12-20 14:51:56
3
料脏
zhangyuhang564851702 --- 2023-12-20 15:10:01
4
清干净料筒吸料器机头没
fanggaoxia --- 2023-12-20 15:13:04
5
zhangyuhang564851702:清干净料筒吸料器机头没
料筒、螺杆都清干净了
zhangyuhang564851702 --- 2023-12-20 15:24:02
6
zhangyuhang564851702:fanggaoxia:清干净料筒吸料器机头没
料筒、螺杆都清干净了
把这个小点点 拿刀片削一点点看看里面是什么
fanggaoxia --- 2023-12-20 16:04:10
7
zhangyuhang564851702:zhangyuhang564851702:fanggaoxia:清干净料筒吸料器机头没
料筒、螺杆都清干净了
把这个小点点 拿刀片削一点点看看里面是什么
削了，里面啥也没有，也没有杂质
MrAndy --- 2023-12-20 17:33:50
8
排胶时怎么样？新料还是呆滞料，烘料温度时间够不够？
luo1984 --- 2023-12-20 17:47:03
9
胶料塑化不良，没有充分熔融；实在不行。更换螺杆试下。
hrbustyuan --- 2023-12-20 22:03:28
10
用的是双螺纹的螺杆吗
fanggaoxia --- 2023-12-21 08:36:06
11
MrAndy:排胶时怎么样？新料还是呆滞料，烘料温度时间够不够？
排胶时也有，新料，烘料60-65度
http --- 2023-12-21 08:43:22
12
提高温度
lls1112 --- 2023-12-21 09:05:45
13
看图片这个很明显的塑化不良, 在法兰处多增加一层过滤纱网, 增加压力, 再提高温度, 如果说材料都起泡了还有这个情况, 那就是材料可能有问题了, 材料可能阻燃比较高, 填充又多, 混炼不好.
Ericzll --- 2023-12-21 10:54:54
14
材料厂家怎么说的？
Eleco --- 2023-12-21 16:59:02
15
80℃烘料3小时
MrAndy --- 2023-12-21 17:32:34
16
MrAndy:fanggaoxia:排胶时怎么样？新料还是呆滞料，烘料温度时间够不够？
排胶时也有，新料，烘料60-65度
烘料温度有点低了，80度以上烘一下看看。挤出温度可以再高，毕竟你排胶时也有。
fanggaoxia --- 2023-12-22 08:16:14
17
Ericzll:材料厂家怎么说的？
在等厂家过来
FZW --- 2023-12-22 09:15:18
18
材料厂家料没塑化好，重新加工一遍
游客 --- 2023-12-26 08:20:15
19
是黑色料还是本色料+色母 ，如果本色料 不加色母试试看 是不是色母的问题
fanggaoxia --- 2023-12-26 09:02:18
20
游客:是黑色料还是本色料+色母 ，如果本色料 不加色母试试看 是不是色母的问题
黑色料
fanggaoxia --- 2023-12-26 09:02:33
21
hrbustyuan:用的是双螺纹的螺杆吗
单螺纹的
lls1112 --- 2023-12-28 09:28:04
22
厂家过来解决问了没有
fanggaoxia --- 2023-12-29 08:48:16
23
lls1112:看图片这个很明显的塑化不良, 在法兰处多增加一层过滤纱网, 增加压力, 再提高温度, 如果说材料都起泡了还有这个情况, 那就是材料可能有问题了, 材料可能阻燃比较高, 填充又多, 混炼不好.
没有加滤网，温度升到180度表面就更不能看了，厂家自带了几包料过来，刚开始100米还好，后面又出现同样情况，最后厂家建议跟换螺杆试试。
fanggaoxia --- 2023-12-29 08:50:48
24
luo1984:胶料塑化不良，没有充分熔融；实在不行。更换螺杆试下。
温度升到180度表面就更不能看了，厂家自带了几包料过来，刚开始100米还好，后面又出现同样情况，最后厂家也是建议跟换螺杆试试。请问下，为啥刚开始表面可以，开到后面表面就出现同样情况？
fanggaoxia --- 2023-12-29 13:06:08
25
lls1112:厂家过来解决问了没有
没有，厂家自带了几包料过来，刚开始100米还好，后面又出现同样情况。
aqhd2008 --- 2024-01-23 09:52:21
26
螺杆问题！
billma --- 2024-07-07 15:13:25
27
换螺杆！不是单螺纹换双螺纹，
低烟无卤料阻燃填料多，塑性小，螺杆压缩比低，需要在螺杆结构上动脑筋，中间压缩融化段用BM结构，更好混炼胶料。
