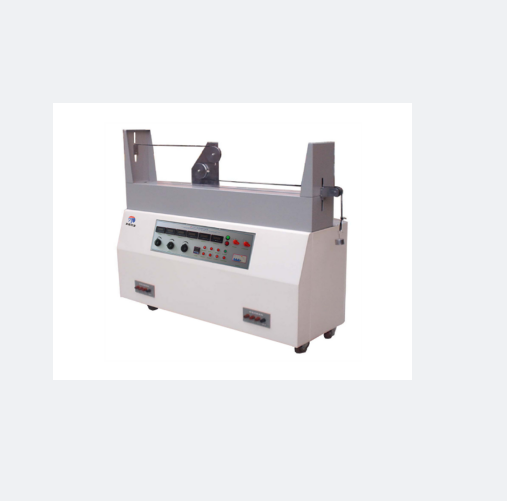

BG5314电缆曲挠（二.三轮）试验机
适用范围：
二.三轮曲挠仪是两委会根据目前国际市场的需要。增补的
GB/T5013.8-2008/IEC60245.8：1998额定电压450/750V及以
下橡皮绝缘电缆第8部分；特软电线的新型合二为一的检测仪
器，其性能结构既能满足原来GB/T5013.1-2008、GB/T5013.8-2
008、GB/T5023.2-2008 标准，又能满足GB/5013.8-2008新标准。 本仪器外观设计新颖，性能结构可靠，操作方便，一机两用。测试数据准确性高，是目前市场上比较理想的测试仪器。 它
适用于测定额定电压450/750V以下，两芯或两芯以上聚氯乙烯
绝缘电缆或橡皮绝缘及特软电线的机械强度。不适应于标称截
面积大于4mm2的软电缆及同心式胶合大于2层，胶合芯数大
于18芯的电缆。
对应标准：
GB5023-2008
GB5013-2008
主要技术指标：
u 测试试样类型：二芯单相、三相三线、三相四线可通过开关进行转换。
u 测试方式：空载、单相（二芯）、三相（三相三线/三相四线）可任选择。
u 实验电压、电流可通过仪表监控，并可通过开关在测试范围进行无级增减，精度要达到0.1级。
u 设备能自动记录曲绕次数
u 测试结果判定方式：
A、指示灯指示：A、B、C、N相断线并自动停机并报警。
B、指示灯指示：A、B、C、N各相线间短路并自动停机并报警。
C、指示灯指示：A、B、C、N与滑轮短路并自动停机并报警。
D、指示灯指示：各线正常通电。
u 小车运行速度：二滑轮为0.33 m/s、三滑轮为0.1m/s
u 荷重砝码：二轮为0.5Kg、1.0Kg、2.0Kg、3.0Kg、7.0Kg各2个 / 三轮为21N、28N、42N各2个
u 滑轮直径：二轮曲挠60mm×2，80mm×2，120mm×2，160mm×2，200mm×2；三轮曲绕40 mm×3，45 mm×3，50 mm×3
u 工位：两个（可同时进行二轮和三轮试验，即一套机构两套轮组）三轮互相扭转18度角
u 测试电压：AC0- 380V/ 60Hz可调
u 测试电流：0～35A或可依客户要求
u 计数器： 电子式、6位数，到达设定次数自动停机
u 外形尺寸：1880mm×530mm×1500mm
u 电源：AC 380±10%V、35A
wangxiulin --- 2024-02-21 17:03:40
2
CT18052410053:BG5314电缆曲挠（二.三轮）试验机
适用范围：
二.三轮曲挠仪是两委会根据目前国际市场的需要。增补的
GB/T5013.8-2008/IEC60245.8：1998额定电压450/750V及以
下橡皮绝缘电缆第8部分；特软电线的新型合二为一的检测仪
器，其性能结构既能满足原来GB/T5013.1-2008、GB/T5013.8-2
008、GB/T5023.2-2008 标准，又能满足GB/5013.8-2008新标准。 本仪器外观设计新颖，性能结构可靠，操作方便，一机两用。测试数据准确性高，是目前市场上比较理想的测试仪器。 它
适用于测定额定电压450/750V以下，两芯或两芯以上聚氯乙烯
绝缘电缆或橡皮绝缘及特软电线的机械强度。不适应于标称截
面积大于4mm2的软电缆及同心式胶合大于2层，胶合芯数大
于18芯的电缆。
对应标准：
GB5023-2008
GB5013-2008
主要技术指标：
u 测试试样类型：二芯单相、三相三线、三相四线可通过开关进行转换。
u 测试方式：空载、单相（二芯）、三相（三相三线/三相四线）可任选择。
u 实验电压、电流可通过仪表监控，并可通过开关在测试范围进行无级增减，精度要达到0.1级。
u 设备能自动记录曲绕次数
u 测试结果判定方式：
A、指示灯指示：A、B、C、N相断线并自动停机并报警。
B、指示灯指示：A、B、C、N各相线间短路并自动停机并报警。
C、指示灯指示：A、B、C、N与滑轮短路并自动停机并报警。
D、指示灯指示：各线正常通电。
u 小车运行速度：二滑轮为0.33 m/s、三滑轮为0.1m/s
u 荷重砝码：二轮为0.5Kg、1.0Kg、2.0Kg、3.0Kg、7.0Kg各2个 / 三轮为21N、28N、42N各2个
u 滑轮直径：二轮曲挠60mm×2，80mm×2，120mm×2，160mm×2，200mm×2；三轮曲绕40 mm×3，45 mm×3，50 mm×3
u 工位：两个（可同时进行二轮和三轮试验，即一套机构两套轮组）三轮互相扭转18度角
u 测试电压：AC0- 380V/ 60Hz可调
u 测试电流：0～35A或可依客户要求
u 计数器： 电子式、6位数，到达设定次数自动停机
u 外形尺寸：1880mm×530mm×1500mm
u 电源：AC 380±10%V、35A
