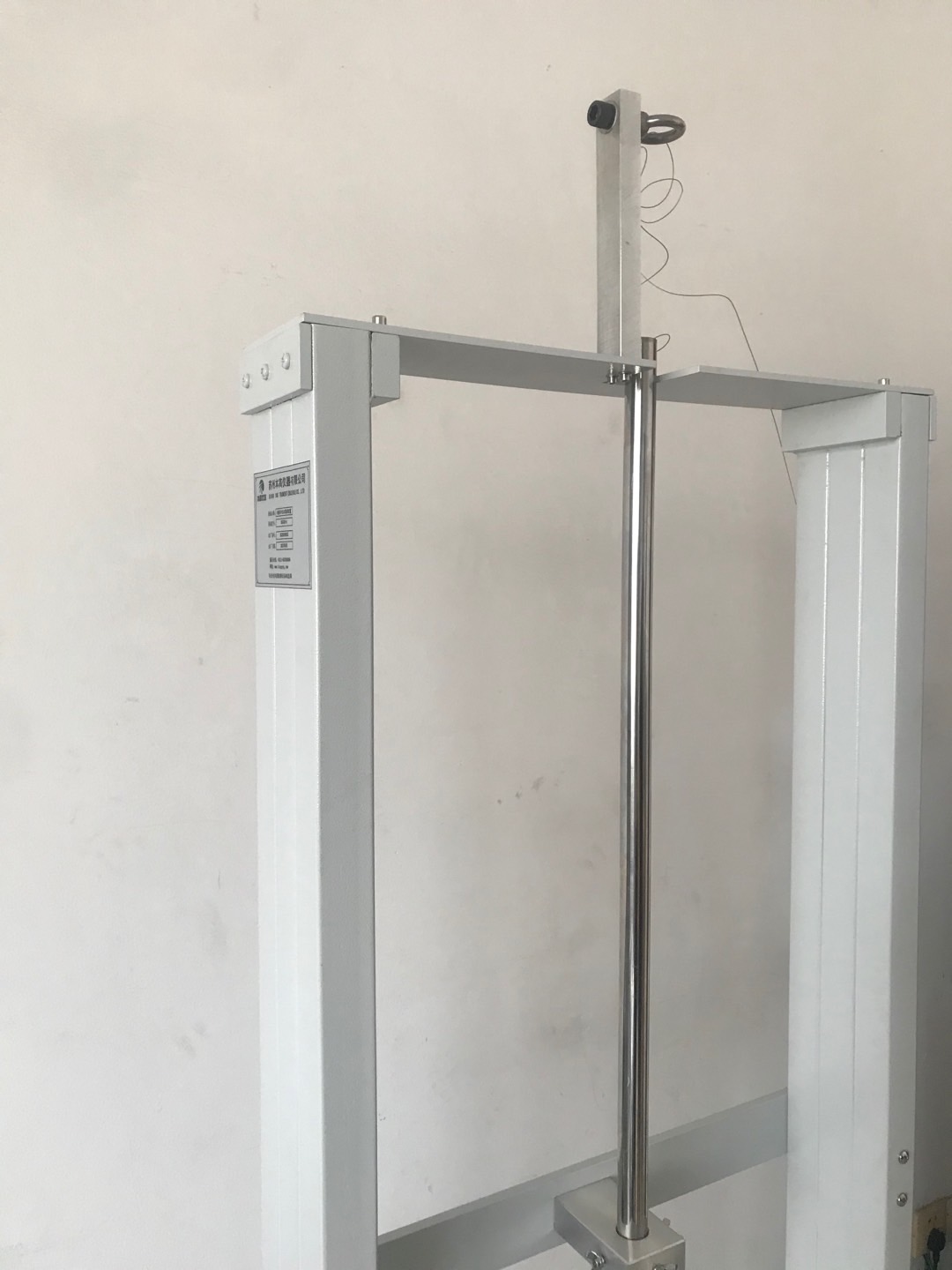

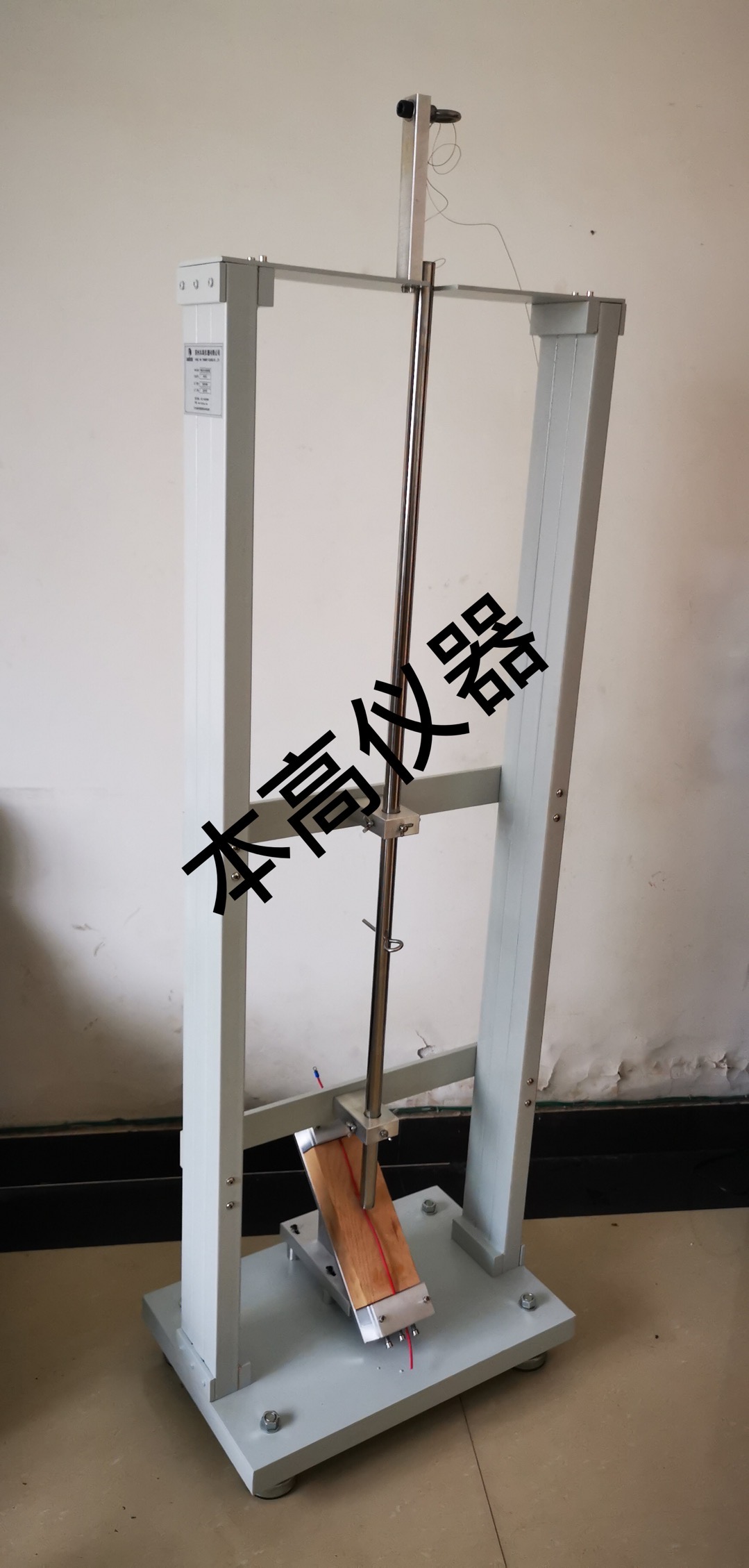

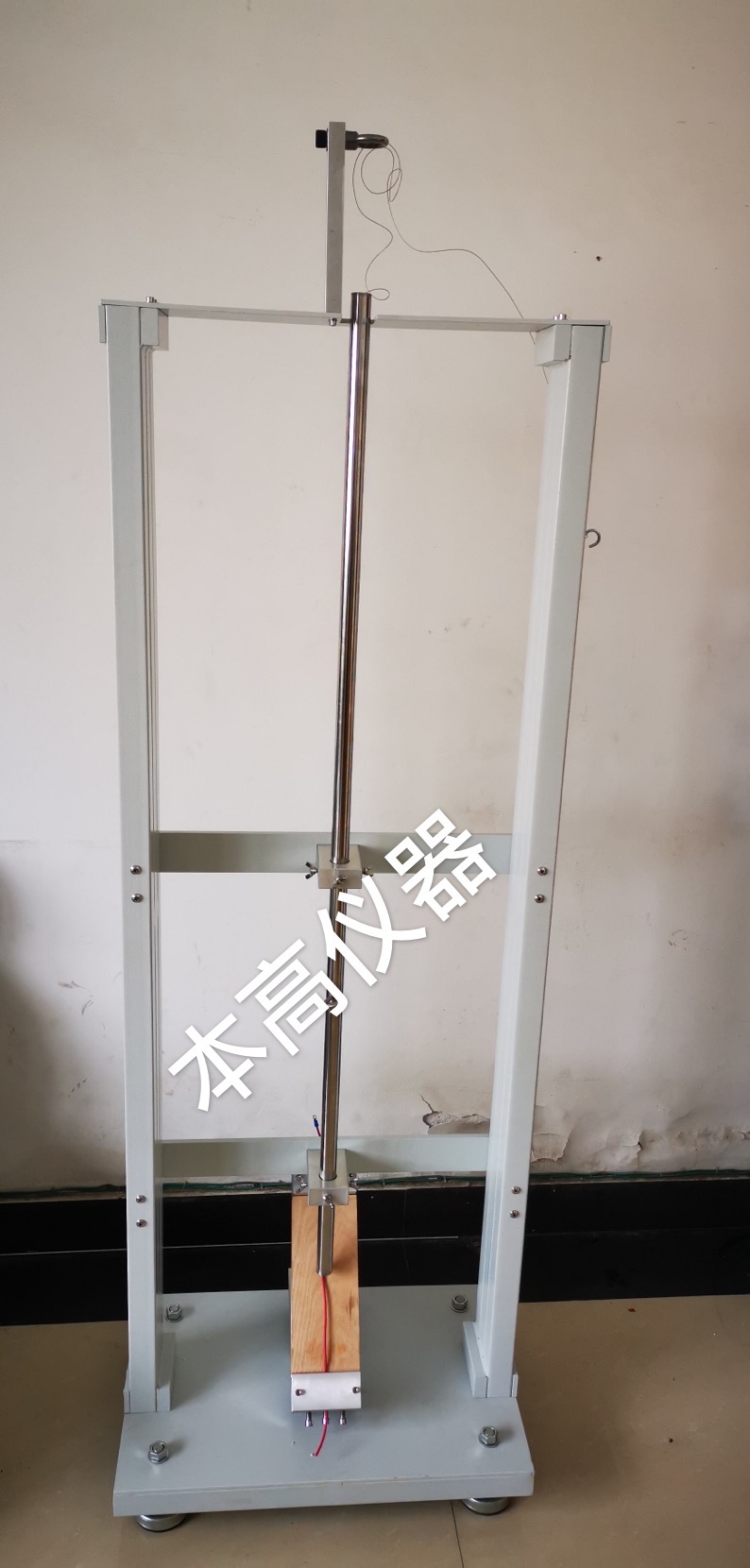

BG5338-A

倾斜冲击试验装置

参考标准：

UL2556标准（第7.14条款：倾斜冲击）或CSA  C22.2 NO.2556-13或NMX-J-556-ANCE设计订制。

技术指标:

冲击钢柱：总重0.454-0.000/+0.009KG

冲击钢柱：直径19 -1.00/+0.00MM

冲击头半径：R=9.5 +0.00/-0.5MM

冲击钢柱导管：304#内外抛光，内管径21 -0.00/+0.5MM，管全长1390MM

有效冲击高度：插销孔下边距管下端口高度460 +2%/-0.00MM（18英寸）

衫木占：长10英寸或250MM，截面积2X4英寸（或50X100MM），表面光滑，与冲击管和冲击底座板角度均成45度。

冲击底座板：101.6MM（4英寸）X厚度25.4MM（1英寸）

E夹具板宽度：101.6MM（4英寸）
