S721956I --- 2023-07-31 18:36:20
1
今天被客户品质退了样板，说是压接导线没有和端子平齐，超出1mm左右，请问下高压线束端子压接有参考标准吗，IPC里面描述得又很模糊，求教。
Danielle --- 2023-08-01 08:01:45
2

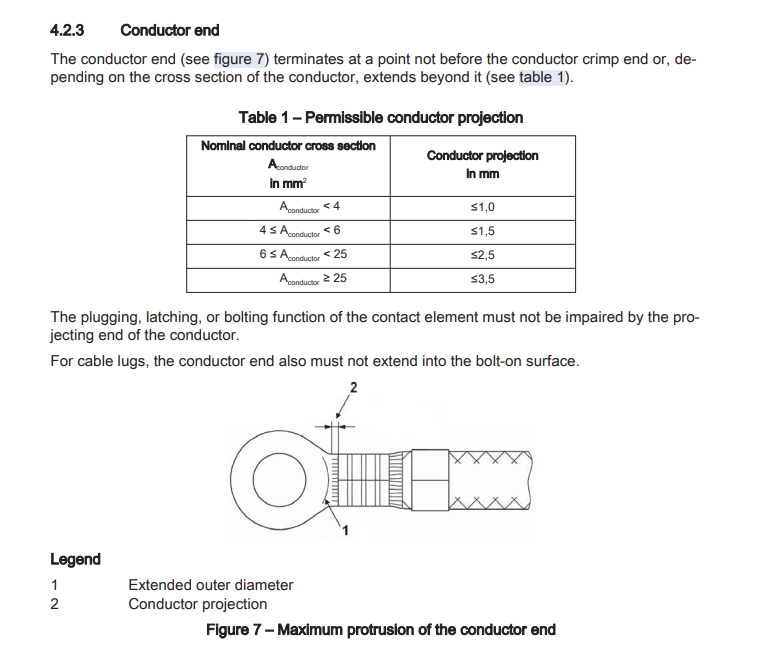

这是VW60330标准中的要求。可以参考。
hekejiu --- 2023-08-01 08:18:13
3
这种情况，要依据客户规定，例如，在汽车行业，家电行业，ATM，飞机，等等，规定端子压接，前面伸出长度，都是各有规定，不是统一的
zhongming --- 2023-08-01 08:18:39
4
zxcdsa58 --- 2023-08-03 11:12:10
5
嗯，可以加大喇叭口芯线平齐铆压是可以达到拉力要求的。
请问下高压端子的铆压是方形好还是六角形好。
Danielle --- 2023-08-04 07:55:24
6
这个没有绝对意义的结论吧，
我的理解就是压接后，各个性能能满足相关的标准要求，经得起相关的测试。都可以认为是可以接受的。
jintaolq --- 2024-03-08 10:33:21
7
zxcdsa58:嗯，可以加大喇叭口芯线平齐铆压是可以达到拉力要求的。
请问下高压端子的铆压是方形好还是六角形好。
环形 u型端子孔套是破口的 使用冲压 冲压的形状可以买成品模具或者自己根据需要设计模具
针型的端子小截面的用气动压接 这种是可以调节档位的
大截面的使用电动压接 这种是数控 屏幕设置截面压接参数 根据拉拔力检测和切面显微镜看空隙率修正压接参数
