各位前辈，请问如何计算以下导体的绞合直径？尽量给出计算公式。

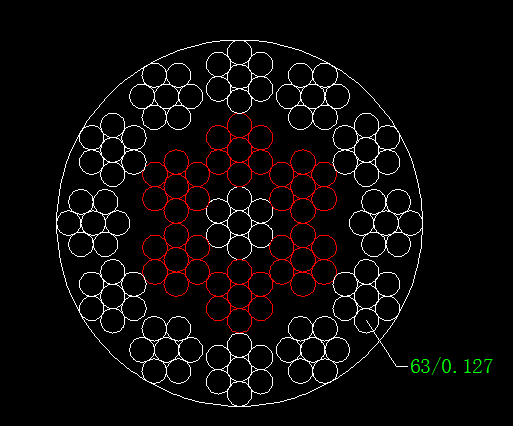

导体构成为8379/0.127，分为19大股绞合，每大股又分成7小股绞合，每小股为63/0.127绞合而成，即19/7/63/0.127,大概如下排列，当然不可能这样规则的。

理论正规绞合外径=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束线外径(理论最小外径)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 绞线尽量采用同向绞（同层内束、绞线方向相同）可以缩小导体外径

63/0.127        束线     左向

7/63/0.127    单元绞   左向
19/7/63/0.127  复绞    外层左，内层左或右根据使用需求(同向绞线软，不缩芯，但怕轴向旋转，反向绞结构稳定)

内外层都适当紧压一下，整体外径压到15.2左右应该没问题

若是橡套电缆，即使导体绞合过程不紧压，挤包完绝缘也会把导体外径压下来。

以上观点仅供参考，没有实际验证！

weizi2:

理论正规绞合外径=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束线外径(理论最小外径)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 绞线尽量采用同向绞（同层内束、绞线方向相同）可以缩小导体外径

63/0.127        束线     左向

7/63/0.127    单元绞   左向
19/7/63/0.127  复绞    外层左，内层左或右根据使用需求(同向绞线软，不缩芯，但怕轴向旋转，反向绞结构稳定)

内外层都适当紧压一下，整体外径压到15.2左右应该没问题

若是橡套电缆，即使导体绞合过程不紧压，挤包完绝缘也会把导体外径压下来。

以上观点仅供参考，没有实际验证！

感谢解答 ！！

上述那个15.2如何可以得到？是否有相关计算方式？最后19股复绞时同向是否线径会如上，如果内外层不同向，是否线径会大一些？

zhangyuhang564851702:

63/0.127外径=SQRT((4*63-1)/3)*0.127=1.16

19/7/1.16的结构，外径比14.7 外径=14.7*1.16*修正系数（0.97-0.99）=16.5-16.9之间

仅供参考 实际应该还会在小点

那个修正系数是如何得来的？能否告知下，谢谢！

zhangyuhang564851702:

63/0.127外径=SQRT((4*63-1)/3)*0.127=1.16

19/7/1.16的结构，外径比14.7 外径=14.7*1.16*修正系数（0.97-0.99）=16.5-16.9之间

仅供参考 实际应该还会在小点

HONEY168WW:

那个修正系数是如何得来的？能否告知下，谢谢！

一本很老旧的书里面有《电线电缆结构及材料计算》，但是里面写的也不是很详细，也可以认为经验值吧大概

weizi2:

理论正规绞合外径=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束线外径(理论最小外径)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 绞线尽量采用同向绞（同层内束、绞线方向相同）可以缩小导体外径

63/0.127        束线     左向

7/63/0.127    单元绞   左向
19/7/63/0.127  复绞    外层左，内层左或右根据使用需求(同向绞线软，不缩芯，但怕轴向旋转，反向绞结构稳定)

内外层都适当紧压一下，整体外径压到15.2左右应该没问题

若是橡套电缆，即使导体绞合过程不紧压，挤包完绝缘也会把导体外径压下来。

以上观点仅供参考，没有实际验证！

HONEY168WW:

感谢解答 ！！

上述那个15.2如何可以得到？是否有相关计算方式？最后19股复绞时同向是否线径会如上，如果内外层不同向，是否线径会大一些？

weizi2:

理论正规绞合外径=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束线外径(理论最小外径)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 绞线尽量采用同向绞（同层内束、绞线方向相同）可以缩小导体外径

63/0.127        束线     左向

7/63/0.127    单元绞   左向
19/7/63/0.127  复绞    外层左，内层左或右根据使用需求(同向绞线软，不缩芯，但怕轴向旋转，反向绞结构稳定)

内外层都适当紧压一下，整体外径压到15.2左右应该没问题

若是橡套电缆，即使导体绞合过程不紧压，挤包完绝缘也会把导体外径压下来。

以上观点仅供参考，没有实际验证！

HONEY168WW:

感谢解答 ！！

上述那个15.2如何可以得到？是否有相关计算方式？最后19股复绞时同向是否线径会如上，如果内外层不同向，是否线径会大一些？

以前做电焊机电缆时的跟踪过这类导体，没有公式。
内层不同向，外径会稍微大些。
软导体绞线时模具通常用铁的哈弗，可以根据情况随时调整。内外层同时紧压。紧压量大时，股线可能会散，往后退，调整入线角度会改善。

weijianjun:

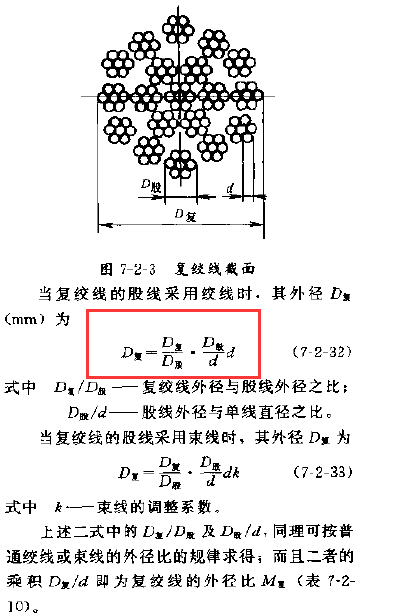

电缆手册后面就有关于复合绞合的计算公式和系数。

问题是这个公式里面那个计算化简后该怎么计算？还有那个外径比的最大值与最小值是如何得来的不明白啊

63/0.127的股线束绞排列为2+7+12+18+24，中心层为2根，束线最小外径应为1.17*SQRT(63)*0.127=1.1794（系数取1.17，中心层为1、6根取1.18，中心层为3、4、5则取1.154）或者按9*0.127=1.143，正规复绕后外径为1.1794*3*5*0.99=17.51(k取0.99）或者为1.143*3*5*0.99=16.97。

如果133股继续同向群绞，最小外径应为1.18*SQRT(133)*1.1794=16.05或者1.18*SQRT(133)*1.143=15.55，这个数值应该是最小的了。

如果按SQRT((4*8379-1)/3)*0.127*1.03=13.83（1.03为束绞系数）计算最小束线外径，实际不大可能，即使成品挤包后也可能要大。

weijianjun:

电缆手册后面就有关于复合绞合的计算公式和系数。

HONEY168WW:

问题是这个公式里面那个计算化简后该怎么计算？还有那个外径比的最大值与最小值是如何得来的不明白啊

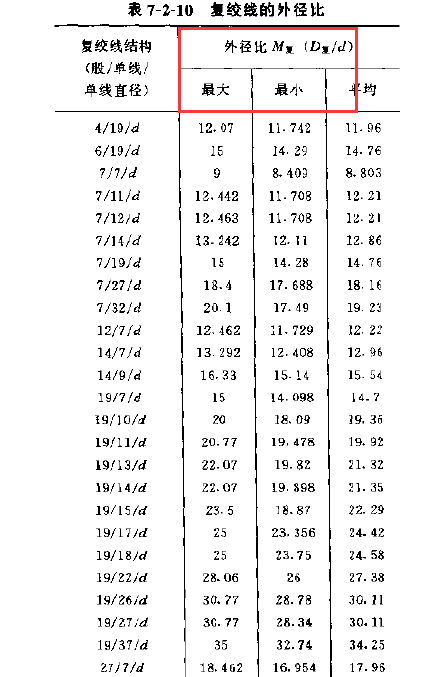

这个我算了下，算出来了最大值：

最大值计算方法：

1、单线的根数计算正规绞合外径=成缆系数（绞制系数）*d，比如19根就是5d，7根是3d

2、根据股数计算按正规绞合的外径=成缆系数（绞制系数）*d，比如4就是2.414，6就是3

推算4/19/d就是5d*2.414=12.07d， 6/19/d=3*5*d=15d  7/7/d=3*3*d=9d

我算了下基本上是这样算的，只不过现在能看到的书籍教材这个成缆系数没那么精准，比如11芯12芯在很多地方都取得一个系数就是4.154或者4.16 但是按他这个表7/12/d=3*4.154*d=12.462d，11芯是12.442  那么就说明11芯的系数应该是4.1473.....，就是这个系数的保留上有点差别，估计他这个表格是按公式来的，然后保留了小数位数，误差在这里

不过基本上算法就是这样

至于最小值 我在想想

weijianjun:

电缆手册后面就有关于复合绞合的计算公式和系数。

HONEY168WW:

问题是这个公式里面那个计算化简后该怎么计算？还有那个外径比的最大值与最小值是如何得来的不明白啊

zhangyuhang564851702:

这个我算了下，算出来了最大值：

最大值计算方法：

1、单线的根数计算正规绞合外径=成缆系数（绞制系数）*d，比如19根就是5d，7根是3d

2、根据股数计算按正规绞合的外径=成缆系数（绞制系数）*d，比如4就是2.414，6就是3

推算4/19/d就是5d*2.414=12.07d， 6/19/d=3*5*d=15d  7/7/d=3*3*d=9d

我算了下基本上是这样算的，只不过现在能看到的书籍教材这个成缆系数没那么精准，比如11芯12芯在很多地方都取得一个系数就是4.154或者4.16 但是按他这个表7/12/d=3*4.154*d=12.462d，11芯是12.442  那么就说明11芯的系数应该是4.1473.....，就是这个系数的保留上有点差别，估计他这个表格是按公式来的，然后保留了小数位数，误差在这里

不过基本上算法就是这样

至于最小值 我在想想

最小值、平均值我倒是找到了出处，但是按他那个算法，我都怀疑这个表格有问题了，给自己都算懵逼了

cglccdlw:

我发的帖子，怎么成游客了？

没事的，估计没登录，金币还是加到你账号上的

d_f=1.16*√n*d₀    d_f 等效直径   √n根数   d₀ 直径   不知道对不对 这是以前看东西遇到一个公式，给你参考
