正规绞合像19根 37根导体绞合问题？ - 简版

Mack123
楼主
2023-05-11 09:48:42

像1.5平方  19/0.32     2.5平方 19/0.41    4平方  37/0.37的导体绞合，大家是怎么绞合的？19根结构我们现在是用束丝机先绞7根 然后再绞19根，37根结构是分3次绞合 7+12+18，现在想19根，37根一次绞合，一直没有做好。想请教大家怎么才能实现？

hekejiu
1 楼
2023-05-11 10:39:56
小生个人观点：这主要是看你公司设备，笼式管绞机一次完成效率高的，1+6+12 +18 ，
Mack123
2 楼
2023-05-11 10:58:05
hekejiu:

小生个人观点：这主要是看你公司设备，笼式管绞机一次完成效率高的，1+6+12 +18 ，

目前公司只有500和630束丝机，还有一台630悬臂绞

zhangyuhang564851702
3 楼
2023-05-11 11:14:54
Mack123:

像1.5平方  19/0.32     2.5平方 19/0.41    4平方  37/0.37的导体绞合，大家是怎么绞合的？19根结构我们现在是用束丝机先绞7根 然后再绞19根，37根结构是分3次绞合 7+12+18，现在想19根，37根一次绞合，一直没有做好。想请教大家怎么才能实现？

想问下你这个导体结构时特殊的么

也不满足5类啊

如果是2类的话可以增大丝径。

hl5825
4 楼
2023-05-11 11:57:39
hekejiu:

小生个人观点：这主要是看你公司设备，笼式管绞机一次完成效率高的，1+6+12 +18 ，

Mack123:

目前公司只有500和630束丝机，还有一台630悬臂绞

     要看你的铜丝工艺，如19条绞向是内外同向，那就可以一次绞合，7条先过一个眼模作为中心线，然后在与12条单丝在穿一个眼模。这个工艺比较成熟，也有一次进眼模的，断丝接线后注意跳股，37条的我们是一台机穿三个眼模的，也有分两次绞的，主要考虑圆整度。如果内外绞向不是同向，500和630绞铜机，和630悬臂绞应该是不能满足了，要笼式管绞机。


dzxd0585
5 楼
2023-05-11 12:58:35
现在想19根，37根一次绞合，一直没有做好？什么原因？
530701859
6 楼
2023-05-11 14:29:03
现在有一次性正规绞的束丝机，富川的，直接买个设备就好了，没什么技术难题的
weidong
7 楼
2023-05-12 08:16:57
同向绞的可以用束丝机或单绞机，相邻层绞线相反的就要笼式的绞线设备，在束丝机分多次绞合要注意内层芯子线绞线节距的设定。
qq83084846
8 楼
2023-05-12 08:24:38
dzxd0585:

现在想19根，37根一次绞合，一直没有做好？什么原因？

节距是否设计合理？这结构是很好做的，你仔细分析一下就能找到问题了

youzhiwei8
9 楼
2023-05-12 13:49:27
你这是特种电缆吗？军品特种电缆只能用磁粉张力的笼绞机
chen1103
10 楼
2023-05-12 14:08:31
500的绞1+6，630绞外层，多好的
暗剑
11 楼
2023-05-12 18:14:09
感觉楼主的导体应该是用在薄壁线缆的，用正规绞的话导体圆整，这样挤出薄壁线才不会出问题。导体绞不好，单丝的张力会有影响，机器本身是否适合生产这种导体。再一个得看看这个不好是个什么状况
wwj15879123611
12 楼
2023-05-13 10:07:20
要求导体圆整度，可以使用串联束绞机，一次成型，可以留个联系方式吗
dongsen332
13 楼
2023-05-15 10:00:28
BVR的这种线，如果没有笼绞的话，要想做好导体，必须分层多次绞，第一次绞的内层绞距一定要小，稍微绞距不合适就跳线。10-11倍比较合适
zl891026
14 楼
2023-05-16 13:41:40
Mack123:

像1.5平方  19/0.32     2.5平方 19/0.41    4平方  37/0.37的导体绞合，大家是怎么绞合的？19根结构我们现在是用束丝机先绞7根 然后再绞19根，37根结构是分3次绞合 7+12+18，现在想19根，37根一次绞合，一直没有做好。想请教大家怎么才能实现？

现在有19股一起绞合的机器，分两个机箱，可以同时用  也可以单一使用

芝麻开门了
15 楼
2023-05-24 08:18:06
Mack123:

像1.5平方  19/0.32     2.5平方 19/0.41    4平方  37/0.37的导体绞合，大家是怎么绞合的？19根结构我们现在是用束丝机先绞7根 然后再绞19根，37根结构是分3次绞合 7+12+18，现在想19根，37根一次绞合，一直没有做好。想请教大家怎么才能实现？

过了几次分线板？

jintaolq
16 楼
2023-06-01 15:24:54
你也可以试试过两个分线盘将线分束，再入模心
Djj123
17 楼
2023-09-28 17:39:14

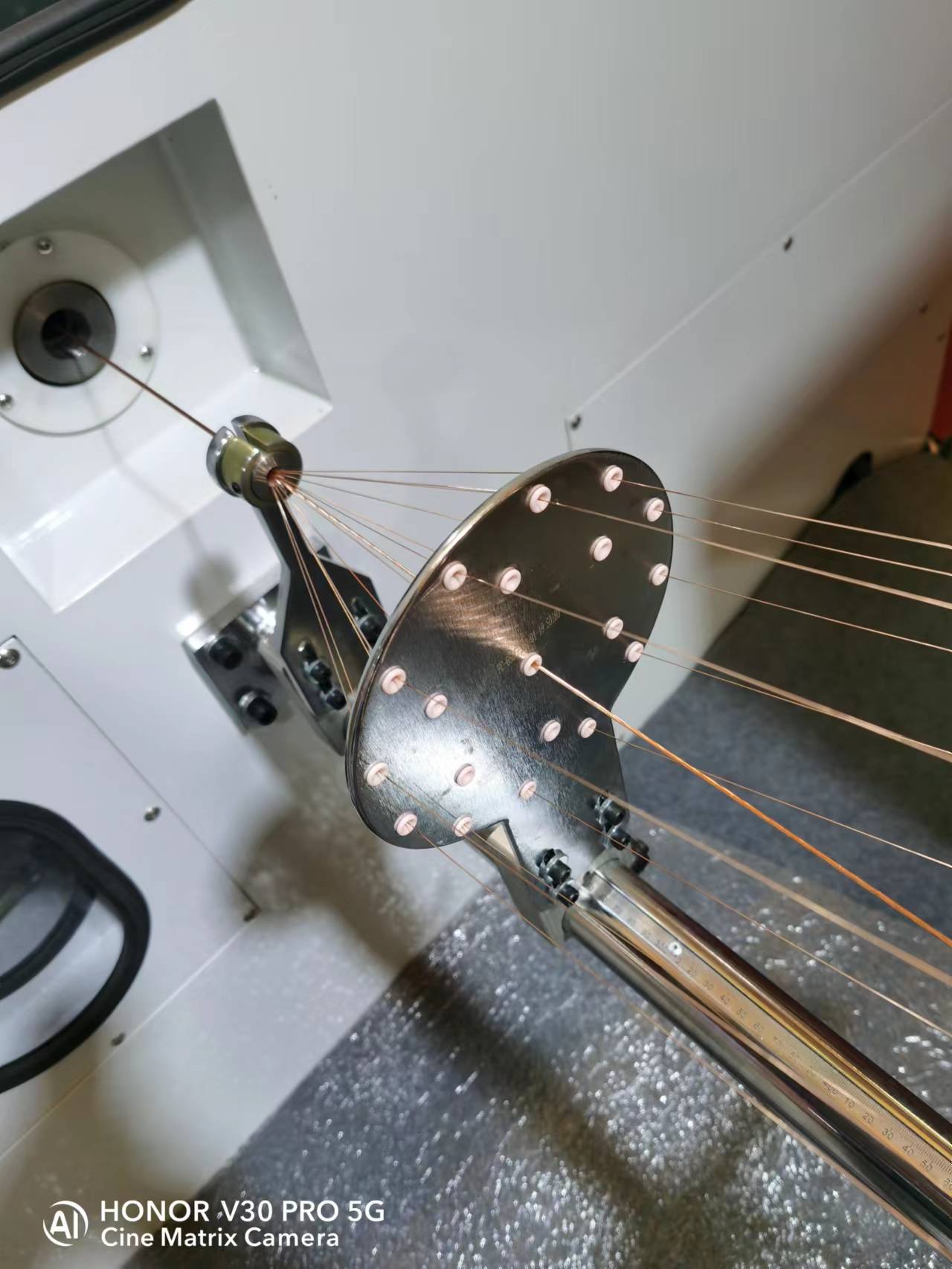

7a6ef30a23e10c555928d9cb5a2ebb1.jpg19根的请参考，

3201780936
18 楼
2024-04-14 23:00:25
hekejiu:

小生个人观点：这主要是看你公司设备，笼式管绞机一次完成效率高的，1+6+12 +18 ，

Mack123:

目前公司只有500和630束丝机，还有一台630悬臂绞

hl5825:

     要看你的铜丝工艺，如19条绞向是内外同向，那就可以一次绞合，7条先过一个眼模作为中心线，然后在与12条单丝在穿一个眼模。这个工艺比较成熟，也有一次进眼模的，断丝接线后注意跳股，37条的我们是一台机穿三个眼模的，也有分两次绞的，主要考虑圆整度。如果内外绞向不是同向，500和630绞铜机，和630悬臂绞应该是不能满足了，要笼式管绞机。


要看你的铜丝工艺，如19条绞向是内外同向，那就可以一次绞合，7条先过一个眼模作为中心线，然后在与12条单丝在穿一个眼模。这个截距有什推荐，能够做圆整？

3201780936
19 楼
2024-04-14 23:03:52
Djj123:

7a6ef30a23e10c555928d9cb5a2ebb1.jpg?19根的请参考，?

节距或者节径比方面有什么推荐？

3201780936
20 楼
2024-10-02 16:06:20
Djj123:

?19根的请参考，?

3201780936:

节距或者节径比方面有什么推荐？同问
