Carl01 --- 2023-02-27 08:58:19

1

各位大佬，假设光缆中间是5.0   外圈2.0   需要放多少根才刚好绞合。  如果再加一层  2.0   ，又能放多少根绞合。有没有这样的计算EXCEL表格

812530915 --- 2023-02-27 15:30:03

2

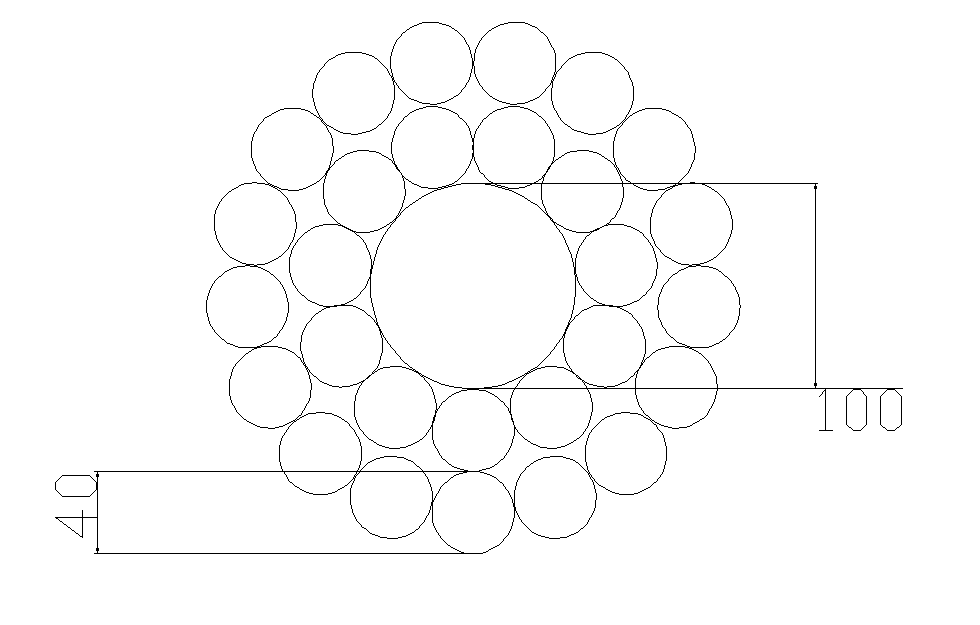

CAD画图 image.png

hl5825 --- 2023-02-27 15:30:22

3

我自己总结的公式，（中心径+外圈单芯直径）*圆周率/外圈单芯直径，我一般算缠绕条数就这样算的，不知道你能不能用。
Carl01 --- 2023-02-27 16:01:37

4

谢谢两位大佬   用CAD 太麻烦了    这公式可以    我试试看
1692719466 --- 2023-03-01 11:53:09

5

Carl01:

各位大佬，假设光缆中间是5.0   外圈2.0   需要放多少根才刚好绞合。  如果再加一层  2.0   ，又能放多少根绞合。有没有这样的计算EXCEL表格

2层15，3层50


1692719466 --- 2023-03-01 11:55:06

6

Carl01:

各位大佬，假设光缆中间是5.0   外圈2.0   需要放多少根才刚好绞合。  如果再加一层  2.0   ，又能放多少根绞合。有没有这样的计算EXCEL表格

1692719466:

2层15，3层30



hrbustyuan --- 2023-03-01 22:30:29

7

一般规则的产品为，（内圆外径+2*外圆单线的半径）*3.14/外圆单线直径，就得出外圆能排的芯数，总的来说算截圆直径除以单线外径！！
Carl01 --- 2023-03-02 11:24:16

8

hrbustyuan:

一般规则的产品为，（内圆外径+2*外圆单线的半径）*3.14/外圆单线直径，就得出外圆能排的芯数，总的来说算截圆直径除以单线外径！！

谢谢

Carl01 --- 2023-03-02 11:24:46

9

hl5825:

我自己总结的公式，（中心径+外圈单芯直径）*圆周率/外圈单芯直径，我一般算缠绕条数就这样算的，不知道你能不能用。

收到  谢谢大佬

shcableb --- 2023-03-05 09:22:13

10

第3层比第2层多6根
