dongsen332 --- 2023-02-18 09:21:48
1
电缆结构是2根主线+6根信号线，其中6根信号线中的两根需要对绞。在下想请教的问题是，由于护套厚度比较薄，这6根信号线如何分配位置，最有利于外护套的圆整，无对绞纹，也有利于客户裁线脱皮？

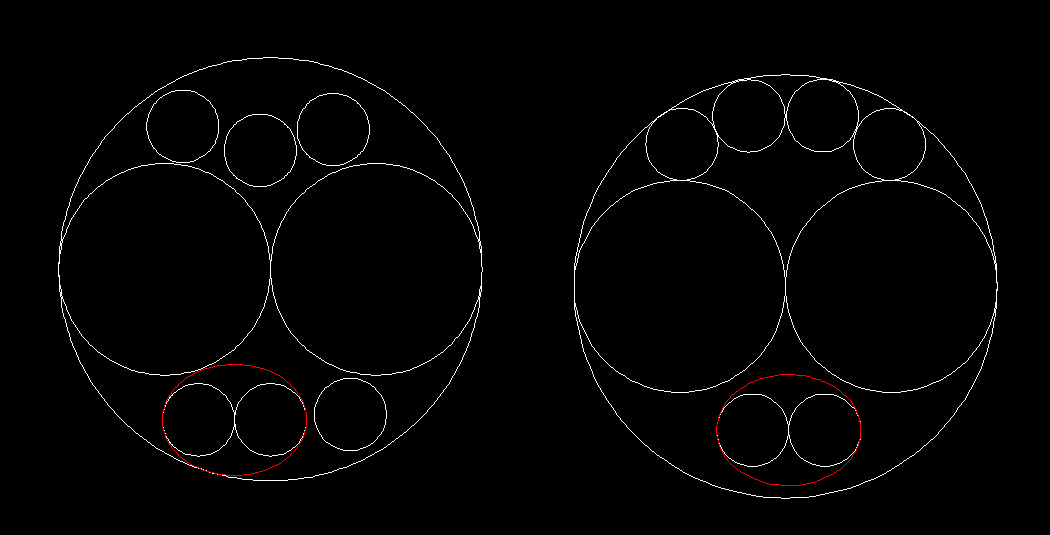

目前考虑的两种方案见下图，希望高手指点。
尺寸：主线ID4.2，信号线ID1.4，成品OD11.0。无屏蔽。
HONEY168WW --- 2023-02-18 09:43:29
2
加填充和包绵纸或无纺布 排位尽量这样 如果客户没有附着力要求 用半套管押出形式或者套管押出形式
2836657828 --- 2023-02-18 10:19:37
3
Danielle --- 2023-02-18 16:19:20
4
6根放一起符合客户要求不？
lgzh63 --- 2023-02-19 09:44:47
5
用CAD或workslot画一下。
liucengfu --- 2023-02-19 14:14:07
6

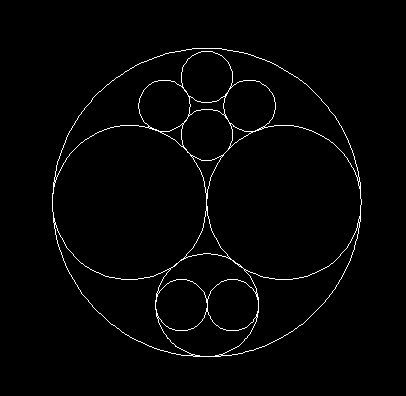

这是4楼所说的6根放在一起。
stranger --- 2023-02-20 08:23:58
7
建议选用2楼的排布；挤出时可用两层挤，先挤薄内层起填平作用，再挤外层，这样能保证外观漂亮。
398947768 --- 2023-02-20 09:04:06
8
此类非常规组合，建议填充和包带设计处理，如果客户不同意，最好的组合设计就是二楼正解。
dongsen332 --- 2023-02-20 11:12:21
9
liucengfu:这是4楼所说的6根放在一起。
这种不得行，护套挤出的时候，周边压力不同，等到客户处裁线的时候，太容易出问题了。一次脱不掉皮
han050626 --- 2023-02-22 09:42:21
10
图画一画即可
chen1103 --- 2023-02-28 11:18:22
11
三三放一边，还能对称一点，实在不行就加几个同外径的空管
