FLRY 8.0平方 低温开裂 - 简版
w362632
楼主
2023-01-16 14:34:10
年前求助各位大佬 LFRY 8.0 在做低温测试时在卷绕处开裂，要求：4.7~5.0 实际4.9 左右 使用3.72-35度模芯 4.9-35度模套 同心度62

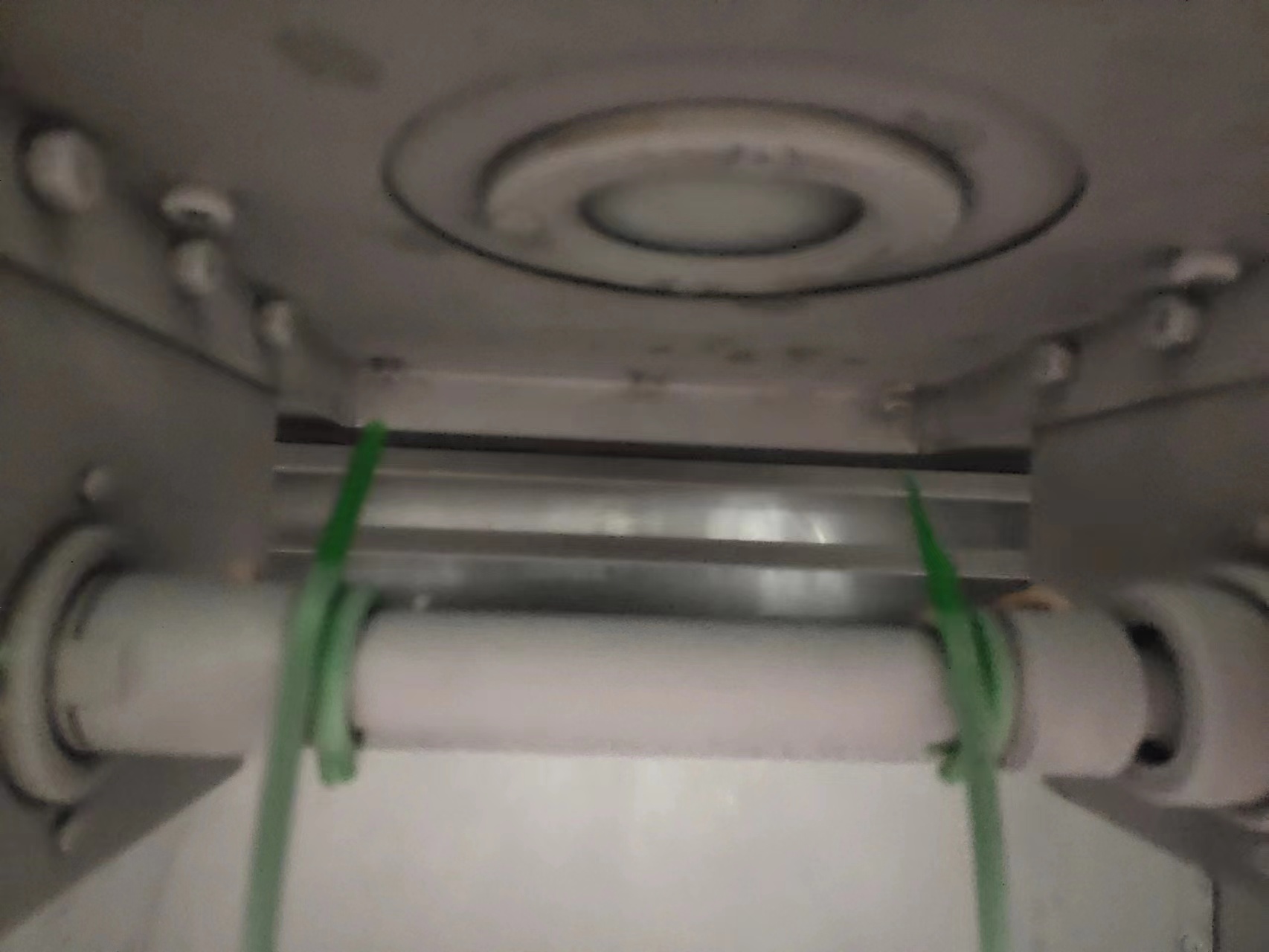

mrwjc
1 楼
2023-01-16 16:42:15
FLRY吧
bl3725
2 楼
2023-01-17 09:59:33
材料原因概率比较大，以前做过很多，发现很多这样的问题。
w362632
3 楼
2023-01-18 08:43:53
mrwjc:FLRY吧
对，打快了
w362632
4 楼
2023-01-18 08:44:30
bl3725:材料原因概率比较大，以前做过很多，发现很多这样的问题。
同样的材料，在其他工厂做是可以不开裂的
匿名
5 楼
2023-01-18 10:46:02
再仔细看下标准，留意测试手法是否正确。
匿名
6 楼
2023-01-18 16:15:57
大线就注意一下 塑化有没有问题 还有导体预热一下
zixuecanyue
7 楼
2023-01-18 16:54:21
现在气温低，挤出温度可以稍微提高点，实测下导体预热后的温度，看下预热器的功率是否满足
fansiuwong
8 楼
2023-01-20 08:42:07
材料问题,换材料解决最有效.
游客
9 楼
2023-01-20 16:24:36
烘烘
w362632
10 楼
2023-01-30 15:40:33
匿名:再仔细看下标准，留意测试手法是否正确。
测试手法应该没问题，寄去外测，也是开裂
w362632
11 楼
2023-01-30 15:42:37
匿名:大线就注意一下 塑化有没有问题 还有导体预热一下
电线都是线性开裂，
导体预热未测试
多谢提供方法，
weidong
12 楼
2023-01-31 12:33:51
应该从材料的塑化程度是否达到要求，导体预热器应该要打开方面改善
YX0254131
13 楼
2023-01-31 14:10:00
绝缘材料硬度是不是太硬了
ion1991
14 楼
2023-02-01 14:53:53
skyfucker
15 楼
2023-02-02 08:40:11
moveitgogo
16 楼
2023-02-03 08:18:40
换个软点的料。大平方的线，如果还用很硬的料，不开裂才是奇事！
