看看这个问题产生的原因 - 简版
905661632
楼主
2022-12-21 11:46:42

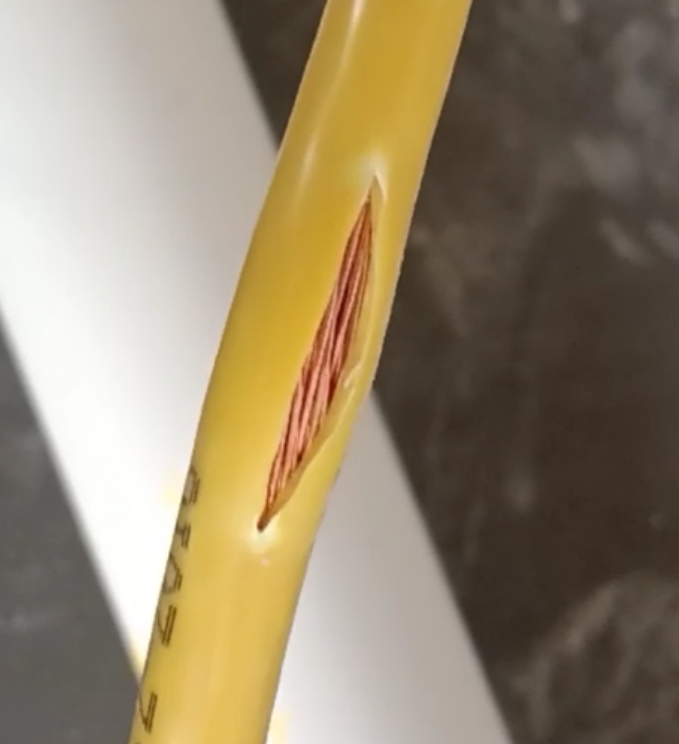

BVR 35 的电线，保检的料，机头加热瓦也没问题
xdjhxq
1 楼
2022-12-21 15:59:59
1、导体有没水分，2.生产线时导体有没有扭转，3.绝缘料塑化好不好，（测下绝缘皮的强度和伸率），4。绝缘是开出后进水槽就出现开裂还是在收线盘上出现开裂。5.出现开裂现象是偶尔出现还是在某一段上出现你要说清楚。
skyfucker
2 楼
2022-12-22 08:07:21
905661632
3 楼
2022-12-22 09:43:59
库反馈回来的，出厂没问题啊
ZJM809218
4 楼
2022-12-22 11:37:17
火花
LYW1978
5 楼
2022-12-23 08:56:31
905661632:
fansiuwong
6 楼
2022-12-23 09:34:45
护套的厚度是否太薄了?
ion1988
7 楼
2022-12-23 10:02:06
看着像是外力造成的，正常挤出时不会出现两侧发白的现象，找运输、施工的原因
Ericzll
8 楼
2022-12-23 16:56:45
你8D怎么回客户的？
zhang1989
9 楼
2022-12-24 07:57:38
低温下裂开了
游客
10 楼
2022-12-27 10:41:22
看着像外力作用造成的，局部炸开的
游客
11 楼
2022-12-30 09:28:37
口子两端有白色点，我看是低温开裂，应该材料有问题。
游客
12 楼
2022-12-30 16:22:49
绝缘材料硬度是不是太硬了，开裂了
dianlans
13 楼
2022-12-30 16:34:07
开裂。看看走线啊
ion1991
14 楼
2023-01-03 09:29:47
螺杆没清净吧
1146809915
15 楼
2023-01-05 10:24:07
不规范的生产作业
洗洗睡了
16 楼
2023-01-06 14:17:06
从图片看，两端有白色撕裂，应该是线缆冷却后造成的，可以将裂开的绝缘轻轻剥开，不要伤及导体，看看裂开的这一段导体是否正常（是否炸开），如果有炸开情况，可能原因是：在低温时候，线材从高位向下摔了，同时内部导体绞合异常并在下摔瞬间炸开，综合原因导致。其次，从图片本身看（裂口中间部分，并无明显的外部划、叉等锐器导致痕迹），外伤的原因可能性小。
hrbustyuan
17 楼
2023-01-16 20:47:35
905661632:库反馈回来的，出厂没问题啊
1、这是客户反馈回来的吗；2、这种情况多不多，同一批次出现多少，仅有这个客户出现问题吗？3、了解一下客户是在什么情况下发现的，是在使用下线的过程中发现的，还是打开包装就发现了、
zswchina
18 楼
2023-01-19 09:28:06
还是原材料和工艺温度入手看看
qddlhyn
19 楼
2023-02-10 14:57:38
您用的是预混料还是掺色母生产？我这里遇到过类似问题，是因为在本色料加色母过程中，色母机出问题导黄色色母过多引起就绝缘刀口状撕裂，不过没有自然开裂，是取样时无意间扯了一下就轻松裂开了；
