电线电缆网 > 新手区 > 数字万用表只接线的一端,能否得出电压?（完整版）
数字万用表只接线的一端,能否得出电压? - 无图版
wuyijie --- 2022-11-05 09:43:52
1

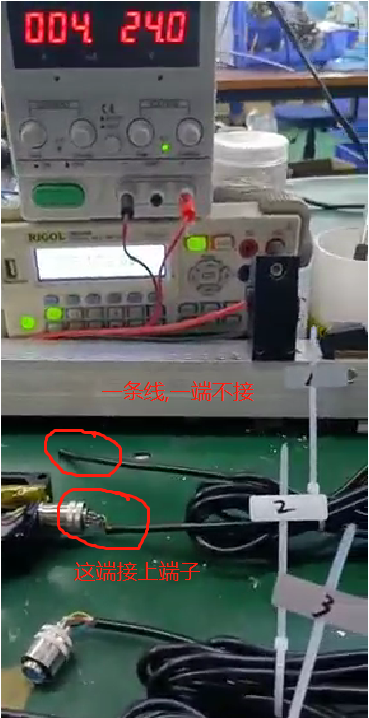

数字万用表上显示电压值,测试结果有两种,插上端子线显示10V(表示合格的),插上或不插显示4V,不合格.不合格的线在端子这头用编织层去碰其中一根芯线,电压又显示10V,现在问题是这样测试是什么原理?只接一端测试方法合理吗?中间就一个端子连接,端子换过没问题.线的导通都正常,无断路短路.
wuyijie --- 2022-11-05 09:49:37
2
wuyijie --- 2022-11-05 10:07:42
3
线是6芯线+缠绕屏蔽
ou18639408859 --- 2022-11-06 11:57:51
4
不接另一端测试的是芯与护套的
wuyijie --- 2022-11-07 08:11:04
5
裁线长度是2米,有铜网编织层,但编织层两端都没有连接.
游客 --- 2022-11-07 13:19:06
6
請問是接連端子線的導體嗎?
fansiuwong --- 2022-11-07 13:20:06
7
请问合格时，电源的电流是多少？ 不合格时，电源的电流是多少？
测试估计目的是端子线的导体位置，导体位置正确时，线路测出10V，不正确时，线路测出4V。
如果第一张图是测出不合格时拍的，电流0.04A，24V电，实际线路出來是4V。
估计线路是由两组电阻串联.前面是500欧姆，后面是100欧姆.测试点在后面的一组电阻.
合格时, 因导体接触内部测试线路，改变了电压的分布，导致后面的一组电压增加。
可以從電流的改變估計到測試線路的原理.
wuyijie --- 2022-11-08 22:00:20
8
它另一端装位移。现在是情况如果线没有电压，就不停换接头，总有合格的。很奇怪，怀疑跟焊锡也有关系。
wuyijie --- 2022-11-09 08:54:33
9
位移,范围是0-10.6V,上面不接的一端后面加工接上位移传感器
现在把传感器取下来,就是上面空接的现象.
然后如果线没问题,上面电压应该是10.6V才对.可插上线后有时候就没有电压了.
同一条线,不停换接头,总会有合格的.但你说接头有问题吧,接头换其它线又是好的.
线是6芯28#线.
实际测试时,电压24V旁边一直显示0无变化的.
wuyijie --- 2022-11-09 09:25:40
10
还有一点,它这个电压24V,有时候设定的是20V,但也不影响测试结果10.6V的显示.
还有点说明,线的长度也不影响10.6V的显示.比如剪成2米,5米,10米.
又一个现象,同一条10米的线,剪成5条各2米,有的接上去可以,有的不行.(如说接头有问题,换条线,又合格,说明接头没问题)
skyfucker --- 2022-12-22 15:19:43
11
fansiuwong --- 2022-12-30 10:13:37
12
请问你是用那一种的位移传感器?
按照不同的原理可能可以解释你看到的结果.
shasu30 --- 2023-01-05 20:48:37
13
ou18639408859:不接另一端测试的是芯与护套的
我也是这样认为
