高低压电缆的设计使用年限有规范标准么

brucegu:

规范书上面有要求≥30年，实际使用年限不清楚

哪个规范有显示，请告知

jinglingdemomo:

中压3-35kV的新旧电缆标准，我逐字逐句的研读过，可以十分肯定的告诉你，标准里面对使用年限没有要求，也未作说明。

规范的话，涉及太多，我暂时没看到有设计使用年限规定的。

一般市面上有个约定俗成的说法，电缆是质保30年。

但是，这个出处我没找到，而且按现在的责任追溯来讲，网内2年质保期，用户工程1年质保期，质保期内保证不能出问题，算上点裕度，如果想节约成本的话，我感觉做个10年8年的也可以甩锅呀！

然后低压220V的电线，我之前看过一个科普栏目，讲的是10年要检查，20年要换新。

这都是纯数字和字面上的东西，咱们再来说下深层次的，为什么电缆有质保期，或者说是保质期？是什么导致了质量出现的下降？

根据国内外的研究表明，电缆的质量下降（纯电缆质量讨论，不涉及附件、不涉及运行条件、不涉及外部环境），主要是电缆绝缘的老化，而电缆绝缘的老化受运行电压、电流、环境温度、敷设条件等因素的主要影响，例如系统内经常有电压波动，过电压会导致绝缘老化加快；负荷变化大，例如当地温差大或工业用户多，导致负荷变化大，使电流呈波峰波谷变化，会使电缆热胀冷缩（呼吸现象），容易加剧局部放电，导致老化加速；环境温度和敷设条件，会改变电缆的散热条件，而电缆运行时都有长时间运行最高允许温度，如果散热条件不好，同样的电缆在不同环境下老化速度也不一样，即质量下降的速率不一样，即保质期或质保期也不一样。换句话说，电缆拿通用的质保期作为普适的标准，它就不合适，也不合理。

既如此，如何对电缆的质保期或设计使用年限进行确定呢？总不能弄条电缆直接挂网运行30年或70年，它就是30年或70年吧？

不合适呀！也不具有普适性。

现行的办法，是模拟不同环境做出材料的老化曲线，按老化曲线推算出性能下降到临界值的时间，即设计最大使用年限。

这个办法，看似很好，其实也有bug，首先，做老化曲线的材料，受成型条件的影响，即使细微的差别，也会导致最后推算值出现很大变化，要使推算值与实际值一致，需要固化成型条件，而成型条件受季节、人员、设备、材料等多重因素的影响，很难固化，即推算值不一定能代表实际值；其次，老化曲线的函数是否合适，跟样本数量关系很大，例如1个样本得出的函数的无限的，2个样本得出的函数多半是线性的，3个样本得出的函数多半为曲线，而函数类型的选择，与老化趋势的把握、样本数量的选择，关系密切。

最后，说个题外话，现在为了解决上述问题，都不死盯着设计使用年限了，直接上监测设备，使运行状态数据化、可视化，管它设计年限是多久，只要指标正常，它就可以一直安全使用，就比如人的设计寿命是70岁，有的人指标就是好，就能活到120岁，咋整呢？体检呗，指标数据化、可视化，早发现、早治疗，那不就实现了本质安全化了吗？

我说明白了吗？

师傅，请受小弟一拜！赞！

电缆新标准制定 使用寿命不低于70年_电线电缆资讯_电缆网 (cableabc--.com)?

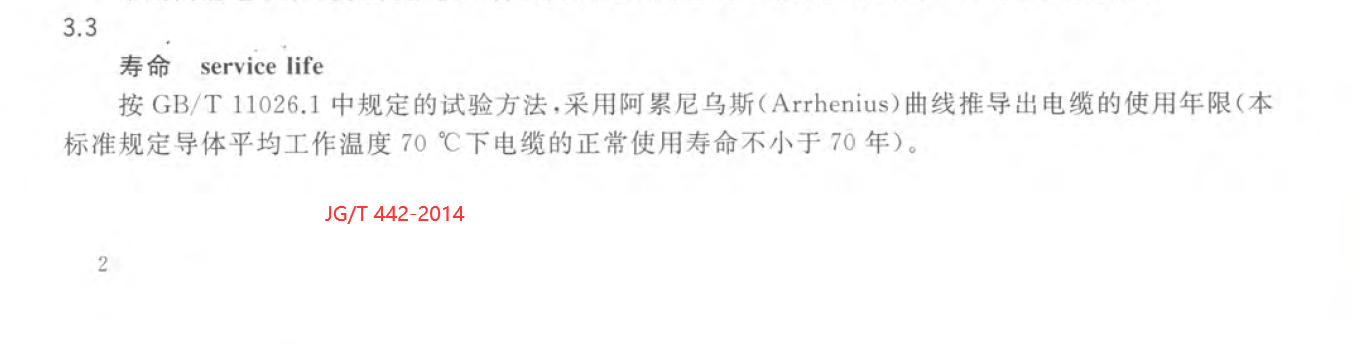

JGT 442-2014 额定电压0.6-1kV双层共挤绝缘辐照交联无卤低烟阻燃电力电缆 (含耐火) 3.3寿命不小于70年

zhenry:

电缆新标准制定 使用寿命不低于70年_电线电缆资讯_电缆网 (cableabc--.com)?

JGT 442-2014 额定电压0.6-1kV双层共挤绝缘辐照交联无卤低烟阻燃电力电缆 (含耐火) 3.3寿命不小于70年

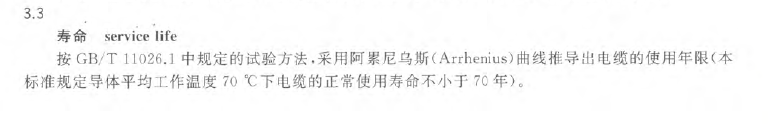

我看了JG/T 442-2014，里面关于寿命的说法是这样的：

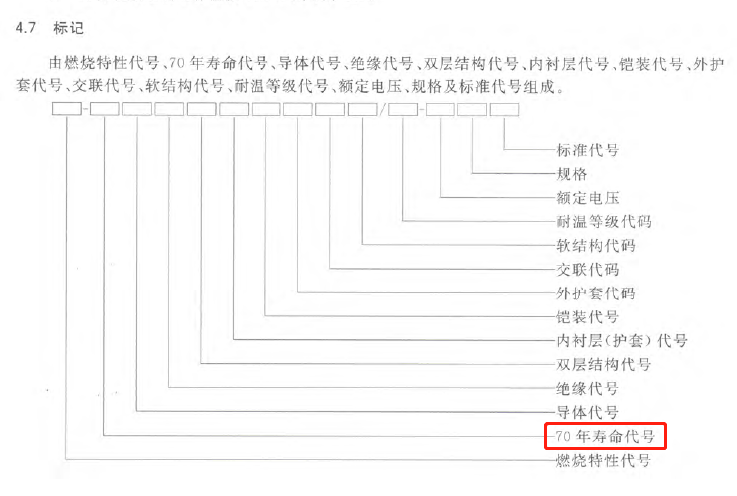

由JG/T 442-2014不难看出，导体平均工作温度70℃下的低压电缆正常使用寿命不低于70年，是有标准要求的。

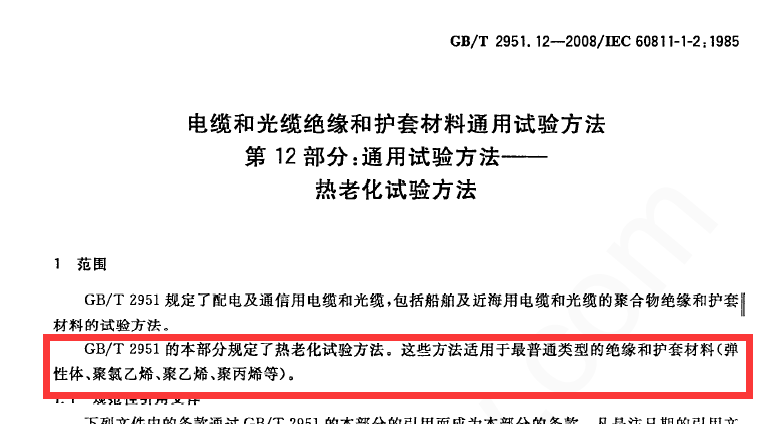

那么这个标准是否有普适性呢？我查了同类标准和引用标准，发现GB/T 2951.12-2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法—热老化试验方法，是JG/T 442-2014使用寿命的方法出处，查阅后发现如下内容：

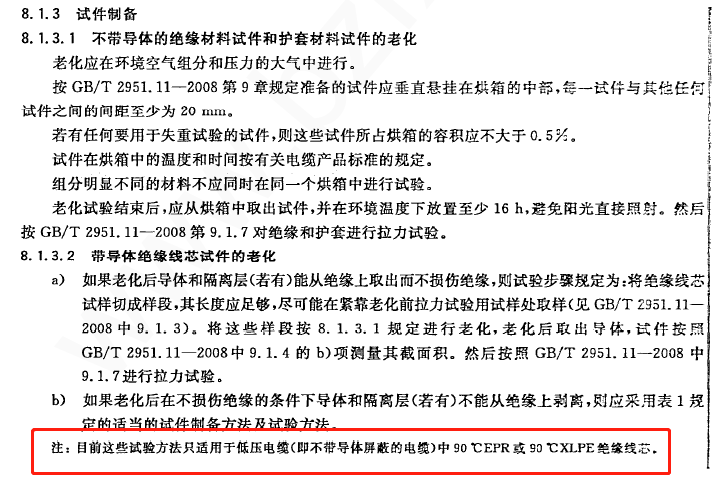

显然，GB/T 2951.12-2008 规定的试验方法，仅适用于低压电缆，并不适用于中高压三层共挤的三层结构带屏蔽电缆。

总结：

1、由建筑行业标准JG/T 441-2014和JG/T 442-2014可知，导体平均工作温度70℃下的低压双层共挤电缆正常使用寿命不低于70年，标准已查实；

2、中高压三层共挤电缆，不适用于JG/T 441-2014和JG/T 442-2014标准要求，且试验方法不满足GB/T 2951.12-2008标准要求，暂未找到标准出处。
