PE芯线挤出容易产生气泡。 - 简版
a2730267
楼主
2022-08-09 16:18:47
押出温度220左右，导体过了预热。押出速度也很慢。料用85度烤了3个多小时。还是有气泡。怎么破？！
jiang4611
1 楼
2022-08-09 16:40:35
導體內有沒有防彈絲之類的填充.你要先弄清楚是膠料產生的氣泡還是導體產生的氣泡.才好下手.
leisx
2 楼
2022-08-09 16:45:35
如果是胶料产生的气泡，找材料厂家提供建议加工温度。怀疑是粒子间隙的空气没有在螺杆中排尽，可以降低进料段温度试试
hailongxu
3 楼
2022-08-09 17:00:44
具体的导体外径，绝缘厚度是多少？这个起泡有没有图片？
hailongxu
4 楼
2022-08-09 17:02:59
我感觉用热水冷却，可能是个方向。有时“急冷”会造成内外层材料收缩不一致，形成内部绝缘“起泡”现象
zjfc1988
5 楼
2022-08-10 08:08:22
应该是绞合导体，导体表层起泡吧？绝缘厚度比较厚的情况下比较容易出现。之前也遇到过，导体预热、冷却水温加高、挤塑温度调整都不是很理想，大家有没有好的建议？
lizhengbao
6 楼
2022-08-12 14:27:55
产生的原因：
1.用85℃去烘干，有没有烫手
2.有的温区温度过高
3.自然环境潮湿
4.原材料本身就有问题
xiao120
7 楼
2022-08-14 10:19:02
烘干 分段冷却
xiao120
8 楼
2022-08-14 10:19:05
烘干 分段冷却
cygnet
9 楼
2022-08-15 13:42:48
这个最好有个照片，便于大家分析原因
a2730267
10 楼
2022-08-19 14:02:12

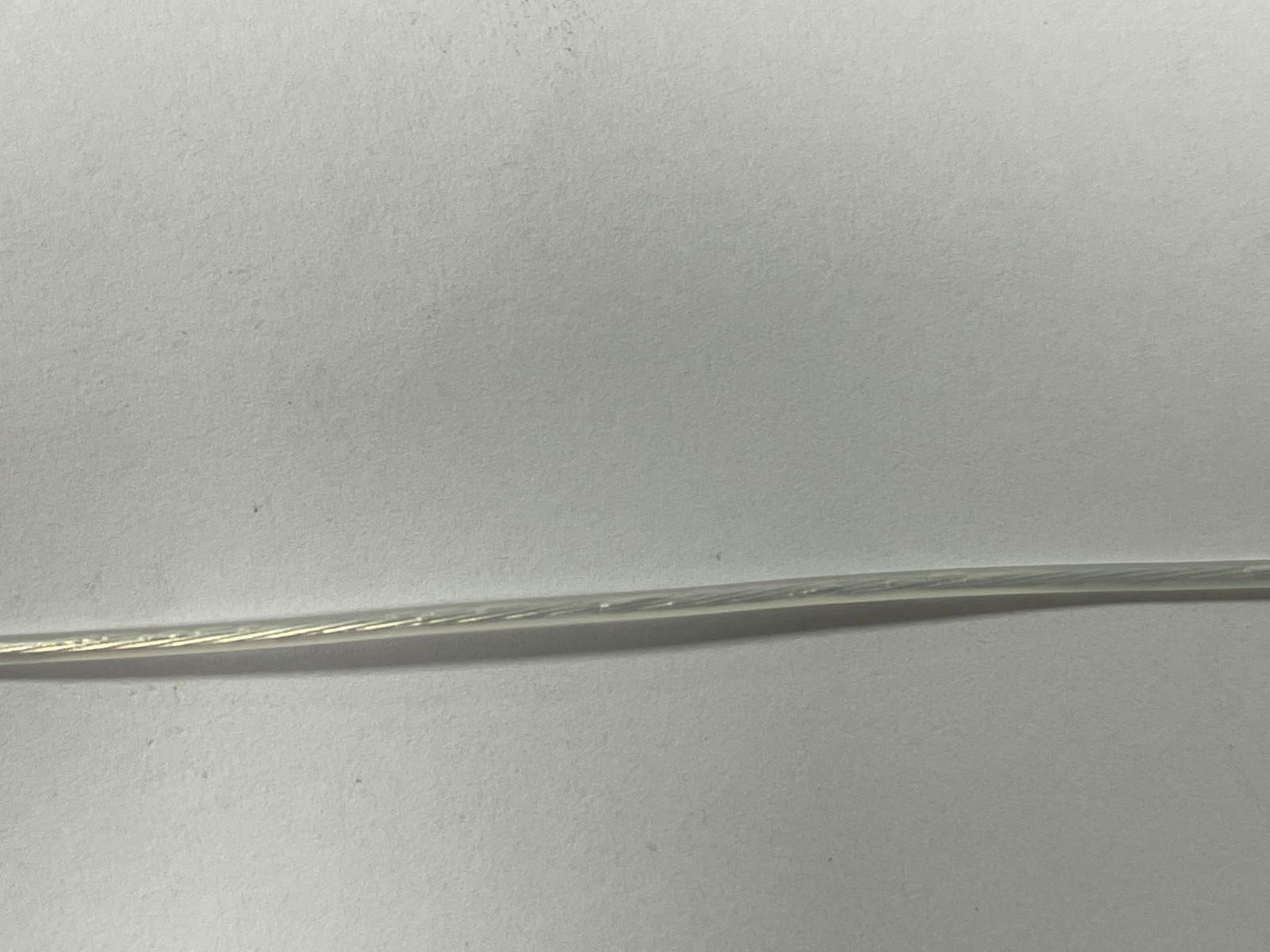

如图，都是一些细小的气泡。
a2730267
11 楼
2022-08-19 14:09:41
zjfc1988:应该是绞合导体，导体表层起泡吧？绝缘厚度比较厚的情况下比较容易出现。之前也遇到过，导体预热、冷却水温加高、挤塑温度调整都不是很理想，大家有没有好的建议？
对的。是绞合铜，有0.5mm的皮厚。皮薄的没事。我也搞得郁闷。
a2730267
12 楼
2022-08-19 14:10:53
jiang4611:導體內有沒有防彈絲之類的填充.你要先弄清楚是膠料產生的氣泡還是導體產生的氣泡.才好下手.
没有填充。已经跟帖贴图了。请大师帮忙分析!感谢！
jiang4611
13 楼
2022-08-26 13:41:55
jiang4611:a2730267:導體內有沒有防彈絲之類的填充.你要先弄清楚是膠料產生的氣泡還是導體產生的氣泡.才好下手.
没有填充。已经跟帖贴图了。请大师帮忙分析!感谢！
從圖片和你前面說的現象分析，皮厚的才會出現這問題，那你把各段溫度降低一點.前段水槽的水盡量靠近眼模，這應該是膠太厚，沒完全冷造成的
doupipio
14 楼
2022-08-26 16:43:57
pp有遇过类似情况，前段不要过水，改空冷就好了
9515zly
15 楼
2022-08-30 09:33:11
前面加肥皂水冷却，或用冷水冲。
