电线电缆网 > 新手区 > 求问：押出后芯线发黑，什么原因？（完整版）
求问：押出后芯线发黑，什么原因？ - 无图版

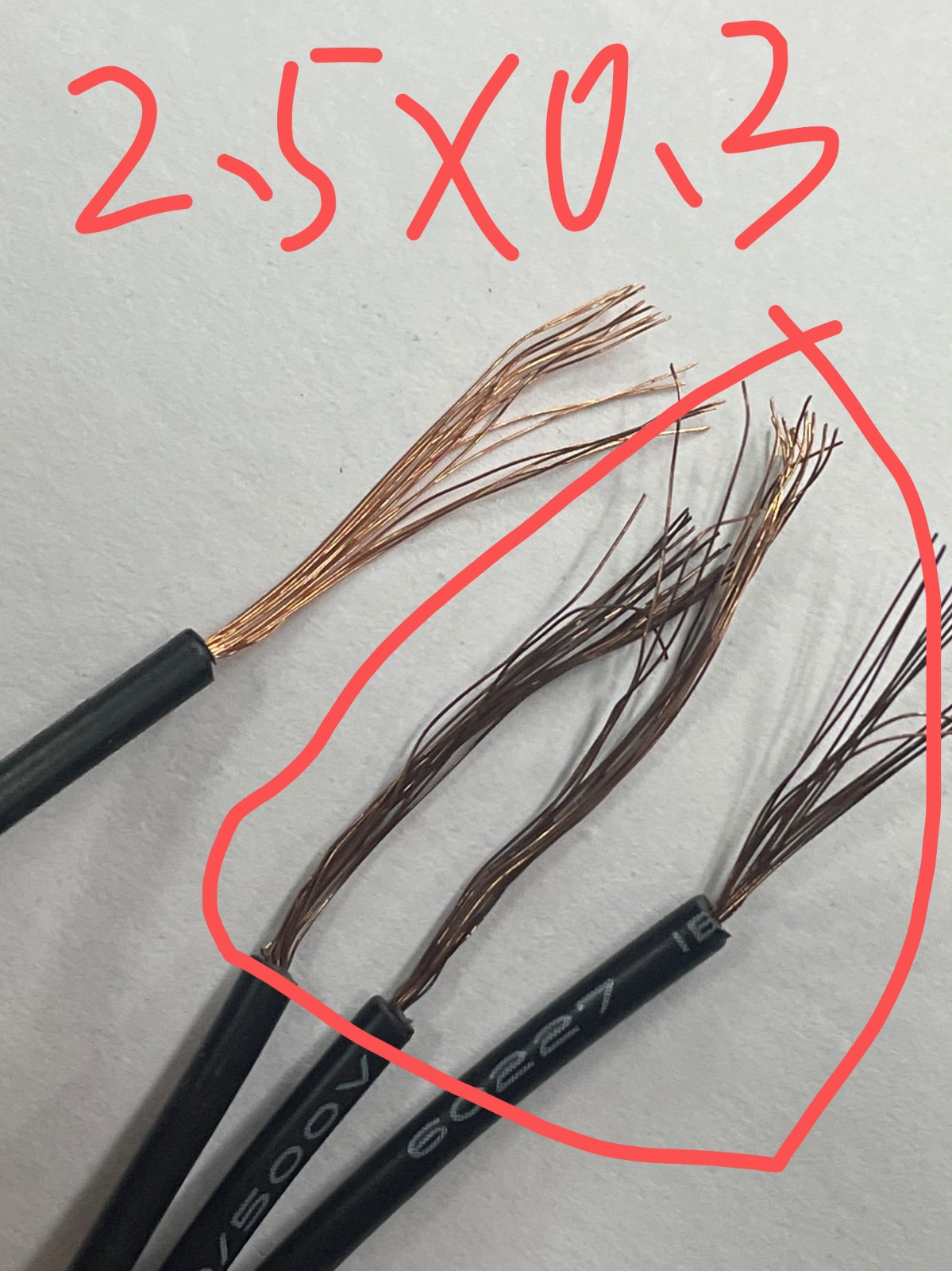

yrwkq --- 2022-07-30 09:27:12
1
游客 --- 2022-07-30 09:33:04
2
低氧铜吗
yrwkq --- 2022-07-30 09:40:38
3
游客:低氧铜吗
是的。这种状况断断续续的会有。
2918178530 --- 2022-07-30 09:50:25
4
材料问题
921010 --- 2022-07-30 10:13:50
5
导体在半成品防护时 没有防护好 有的地方裸露在空气中 或者当时潮气大 有一部分铜丝受潮 你们直接开绝缘 过一段时间后 出现间断性氧化
LS10099605 --- 2022-07-30 20:00:10
6
个人认为，可能是塑料中抗氧化剂的量少了。
yrwkq --- 2022-08-01 07:44:37
7
LS10099605:个人认为，可能是塑料中抗氧化剂的量少了。
非批量性的，偶尔会有。
xdjhxq --- 2022-08-01 09:59:13
8
铜材问题，
1186365293 --- 2022-08-01 16:24:32
9
氧化了
1186365293 --- 2022-08-01 16:25:07
10
1186365293:氧化了
建议采用镀锡 ，或者换铜丝
LICX --- 2022-08-01 16:27:06
11
预热器温度太高导致
yrwkq --- 2022-08-02 08:13:19
12
LICX:预热器温度太高导致
非批量性的，预热温度高，应会是大批量或连续性存在。这个是偶尔会有。
yrwkq --- 2022-08-02 08:14:41
13
1186365293:1186365293:氧化了
建议采用镀锡 ，或者换铜丝
客户反馈的。需要我证明胶料没有问题。
w362632 --- 2022-08-02 11:05:08
14
这个氧化，和你所说的情况，应该是在绞线边缘渗进去的，如果断续不多也有可能是汗水造成的，这个颜色是水造成氧化比较明心
152563355287 --- 2022-08-02 11:05:36
15
yrwkq:1186365293:1186365293:氧化了
建议采用镀锡 ，或者换铜丝
客户反馈的。需要我证明胶料没有问题。
请排查一下是否停机时，电线浸泡在水槽里时间太长，尾部电线里面会吸进水，夏天温度高，水未蒸发掉和铜丝发生化学反应，导致铜丝发黑。
daoshudiyi --- 2022-08-03 09:37:56
16
看铜丝氧化比较均匀，应该浸水氧化或者存储环境湿度大造成的（挤出若不是挤压式，水汽容易从缝隙处渗透进去），切片看看绝缘层里面有没有气孔或者外表有没有小泡，没有这些，材料基本上没多大问题，铜丝上不是大批量出现问题，铜材问题基本也可以排除。
yrwkq --- 2022-08-03 11:30:19
17
daoshudiyi:看铜丝氧化比较均匀，应该浸水氧化或者存储环境湿度大造成的（挤出若不是挤压式，水汽容易从缝隙处渗透进去），切片看看绝缘层里面有没有气孔或者外表有没有小泡，没有这些，材料基本上没多大问题，铜丝上不是大批量出现问题，铜材问题基本也可以排除。
好的。感谢。
luyanhtam --- 2022-08-04 19:28:04
18
电缆料里抗铜剂加了吗？
liulitong0415 --- 2022-08-09 09:02:13
19
jiang4611 --- 2022-08-09 16:06:58
20
如果是鐵軸裝的銅線，那就是軸子底部或軸邊生銹造成銅線氧化.這樣才能解釋斷續出現的情況.
moveitgogo --- 2022-08-18 17:28:30
21
这个现象大概率是铜丝进水了。
