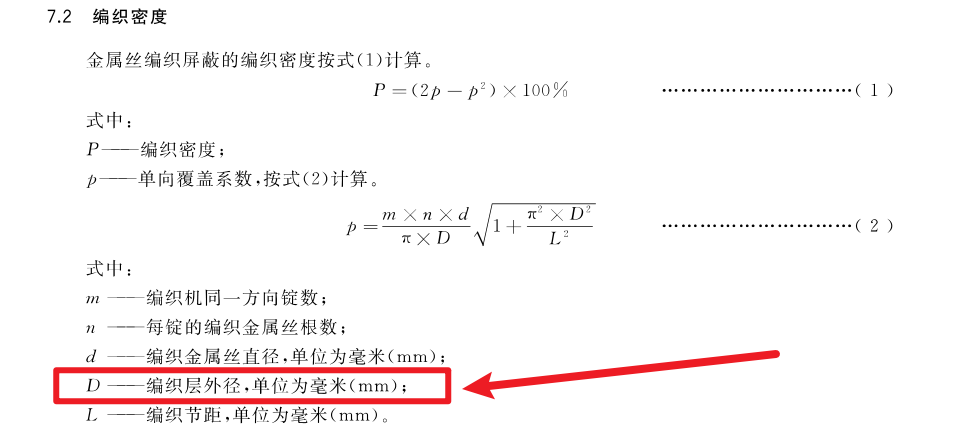

下图是我从国标GB/T 38296-2019第八页中截取的，计算编织密度的公式，
D-编织层外径----这个参数的意思我有点没弄清楚，是指编织前的线缆外径，还是编织后的线缆外径。
xiao120
1 楼
2022-07-02 20:59:37
作为专家 我曾将思考过这个问题 个人认为编织层外径和编织层节圆直径或者编织层平均直径来讲 对最终的编织屏蔽计算结果几乎没啥影响，不同的标准对D的要求不一样，例如GBT9330-2008要求为节圆直径 到了GBT9330-2020改为了编织层外径 JBT8734-2016、TICW中提到的也是编织层外径。GJB773B-2015中计算方法是节圆直径，个人认为按照编织层节圆直径计算比较合理和保险，对金属编织而言，节圆直径（编织层平均外径）为编织前外径+2d，而编织层外径为编织前外径+4d，这种情况之间有点差别，但最终计算结果几乎没啥影响。
psy
2 楼
2022-07-04 08:46:27
外行人bili
3 楼
2022-07-05 10:29:08
ltzk80054
4 楼
2022-07-05 10:52:15
在编织工艺学当中的D一般指编织前外径，而在9330、8734当中所采用的计算方法当中D均指编织后外径。至于编织后外径=编织前外径+2d还是4d这个问题通常纤维编织外径=编织前外径+2d，金属丝编织外径=编织前外径+4d，而平均外径=编织前外径+2d。例如计算金属丝编织单向覆盖系数（填充系数）p的时候按照编织工艺学p=(半锭数*单锭并丝根数*单丝丝径)/(编织节距*COSα)，当中的编织角度计算用的编织外径就是平均外径，α=actan(编织节距/(π*(Do+2d))，这当中的分母部分即为编织节圆圆周。另外值得注意的是9330当中的计算方法是半锭计算，而8734的是全锭计算
CableA
5 楼
2022-07-07 16:07:46
不太赞同采用编织层外径，算出来比之前重了，而且我看过一些欧标美标好像算的是节圆外径。
但是标准这样定，只能跟着标准走了
Mack123
6 楼
2022-07-13 22:42:29
编织层下直径（成缆直径）+2倍编织单丝直径，附件是吴长顺写的一篇文章专门讲编织工式中的D具体解释
1012509506
7 楼
2022-07-17 21:48:46
中标协线缆报 这款报纸哪里可以订阅？
游客
8 楼
2025-07-21 16:21:43
5楼的大哥，请问下公式p=(半锭数*单锭并丝根数*单丝丝径)/(编织节距*COSα)，α=actan(编织节距/(π*(Do+2d))，是在哪里找的
