5G以太网落点 - 简版
468228364
楼主
2022-05-27 16:36:03

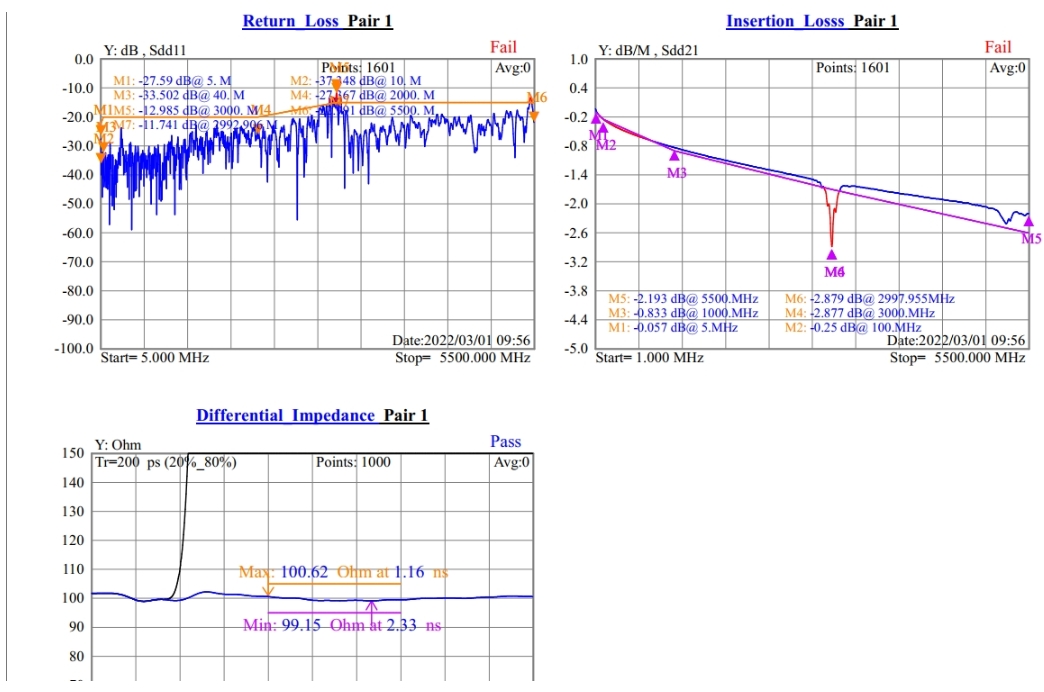

哪位大神能指点一下怎么改善，谢谢！
468228364
1 楼
2022-05-27 16:37:15
很多资料说是包铝箔的问题
游客
2 楼
2022-05-27 19:13:46
问题点都在3000MHZ有尖峰，应该是线对某一点出问题，回波不过影响了衰减，说是铝箔有问题可能性大；还有一点衰减整体偏大，说明测量的长度很极限了。
游客
3 楼
2022-05-28 16:11:51
低频衰减不良是你测试极限到了，中频的问题可能是铝箔张力过大，具体要看产品的设计卡分析。
hl5825
4 楼
2022-05-29 14:32:27
对线铝箔没包好，尝试调整铝箔张力以及铝箔重叠率，在关注一下对内延迟。
468228364
5 楼
2022-05-30 17:41:52
游客:问题点都在3000MHZ有尖峰，应该是线对某一点出问题，回波不过影响了衰减，说是铝箔有问题可能性大；还有一点衰减整体偏大，说明测量的长度很极限了。
是的，现在的想法是先将尖峰解决，然后后续加大点导体
468228364
6 楼
2022-05-30 17:44:58
hl5825:对线铝箔没包好，尝试调整铝箔张力以及铝箔重叠率，在关注一下对内延迟。
铝箔张力我们一开始是打得比较紧的，后面打松了，但是效果不太明显；另外重叠率方面，我们是用拖包的，能给点建议怎么调整吗？
468228364
7 楼
2022-05-30 17:45:39
游客:低频衰减不良是你测试极限到了，中频的问题可能是铝箔张力过大，具体要看产品的设计卡分析。
张力我大小都调过，感觉变化不是很大
copartnerks
8 楼
2022-05-31 16:21:55
絞距縮短試試
468228364
9 楼
2022-06-01 17:37:31
copartnerks:絞距縮短試試
大概要缩短多少呢，我们目前的绞距是19mm
