绞线工艺操作规程  - 无图版

dzf888 --- 2008-05-11 20:16:02

1

    绞线工艺操作规程

一、设备的组成及用途

本设备是由绞笼、牵引装置、收线装置及电气控制所组成,主要适用于电线电缆导电线芯的绞合

二、工艺准备

1. 将工具,量具放在工作台上,并检查量具是否对零

2. 按生产长度及工艺卡要求领用铜,铝线并检查是否符合工艺要求

3. 检查设备各部位是否正常,如有异常应立即报维修人员进行修理

4. 按工艺卡选配好工艺齿轮及模具,并将工艺齿轮及模具装好,按工艺要求调好绞笼的转动方向及换向齿轮

5. 按生产计划选配收线盘,把完好的收线盘装在收线架上

6. 拉牵引线一端放在模具处,另一端绕牵引轮3~4圈后,将其固定在收线盘上

三、操作规程

1. 按工艺排列,将线盘装在绞笼上,并插好保护销且将导线分拉别拉至模具前,调节好各线盘的张力

2. 将各导线拧成一股,与牵引线接好,点动开机待线头通过模座后,装上模具然后开机

3. 待开机约2~3米后,停机检查其结构是符合工艺要求,确认合格方可开机

4. 待线头开到线盘后,剪掉不合格部分,并将线端固定在收线盘上

5. 开机生经常观察绞线的张力,导体是否拉细、排线等质量,下盘生应填写好产品制造卡,挂在盘具上,注明产品规格、长度、生产人、生产日期,批号及质量情况

四、工艺质量要求

1. 绞线的工艺参数应符合工艺卡要求,绞线表面应紧凑,完整,严禁有搭线,跳线等现象

2. 绞合后线芯不得有松散、断根等不良品,成品最外层距线盘边缘应不小于300mm且排线应整齐、平整

3. 绞合后的线芯不许整根焊接,单线焊接在同事层内相邻两个接头之间的距离不小于300mm

五、常见的废品种类及解决方法(见下表)

序号

废品种类

产生原因

解决方法

1

节距不合符规定

换错齿轮

按工艺卡配对齿轮

2

扭纹过度

牵引打滑收线张力不足

调节好收线张力

3

单线断裂

1. 碰口不牢

注意碰焊质量

2. 放线凌乱

注意上线质量

3. 放线太松

调节放线张力

4

跳线

1. 分线错位或不匀

重新排列均匀

2. 模具孔经太大

按工艺卡选模

3. 张力太大

调节好张力

5

单线拱起

张力过小

周节好张力

6

排线凌乱、踏线

责任心不足

认真操作,加强责任心

六、交接班及工艺记录

1. 按要求做好各项工艺记录

2. 将生产任务,及当班的质量情况告诉接班人。下班前应将机台范围的地面清洁干净,将废品堆放在指定位置

3. 如休息或无人接班应将电源断开

[dzf888 在 2008-5-11 20:46:46 编辑过]

yuzeliang --- 2008-05-12 10:19:31

2

这些操作规程看起来都是大同小异
飞刀 --- 2008-05-12 16:35:06

3

基本上都差不多,只是有的时候名字不一样
yanyan123 --- 2009-04-16 11:03:25

4

不错

想飞 --- 2009-06-03 14:59:23

5

好人,谢谢
精精致致 --- 2009-06-04 08:51:39

6

还没有我们的全呵呵
dengheqing --- 2010-01-20 09:51:38

7

我想问下分线怎么分法,有规定吗?例43/0.15怎么分?
133 --- 2010-01-29 09:34:21

8

.方式;
       七孔穿线;
             例如16∕0.20;中心为4根其他为2根,中心可多可少,其他要平均;
like407 --- 2010-02-06 23:45:57

9

有用

jsczqtmqp --- 2010-02-24 09:20:25

10

有点空,基本上都差不多!
liqi1003 --- 2010-02-24 11:46:48

11

不是很全面
--- 2010-02-24 16:07:34

12

今天刚入行,学习了!
wanglinzi --- 2010-08-06 16:30:37

13

刚入行,学习了!
seari --- 2010-08-07 14:16:55

14

受惠,谢谢指导!
HUIYOUPIAO --- 2010-08-16 17:37:16

15

学习了



lxdgxl --- 2015-04-27 01:43:11

16

好人,谢谢。
Djj123 --- 2020-07-10 13:23:08

17

dengheqing:

我想问下分线怎么分法,有规定吗?例43/0.15怎么分?

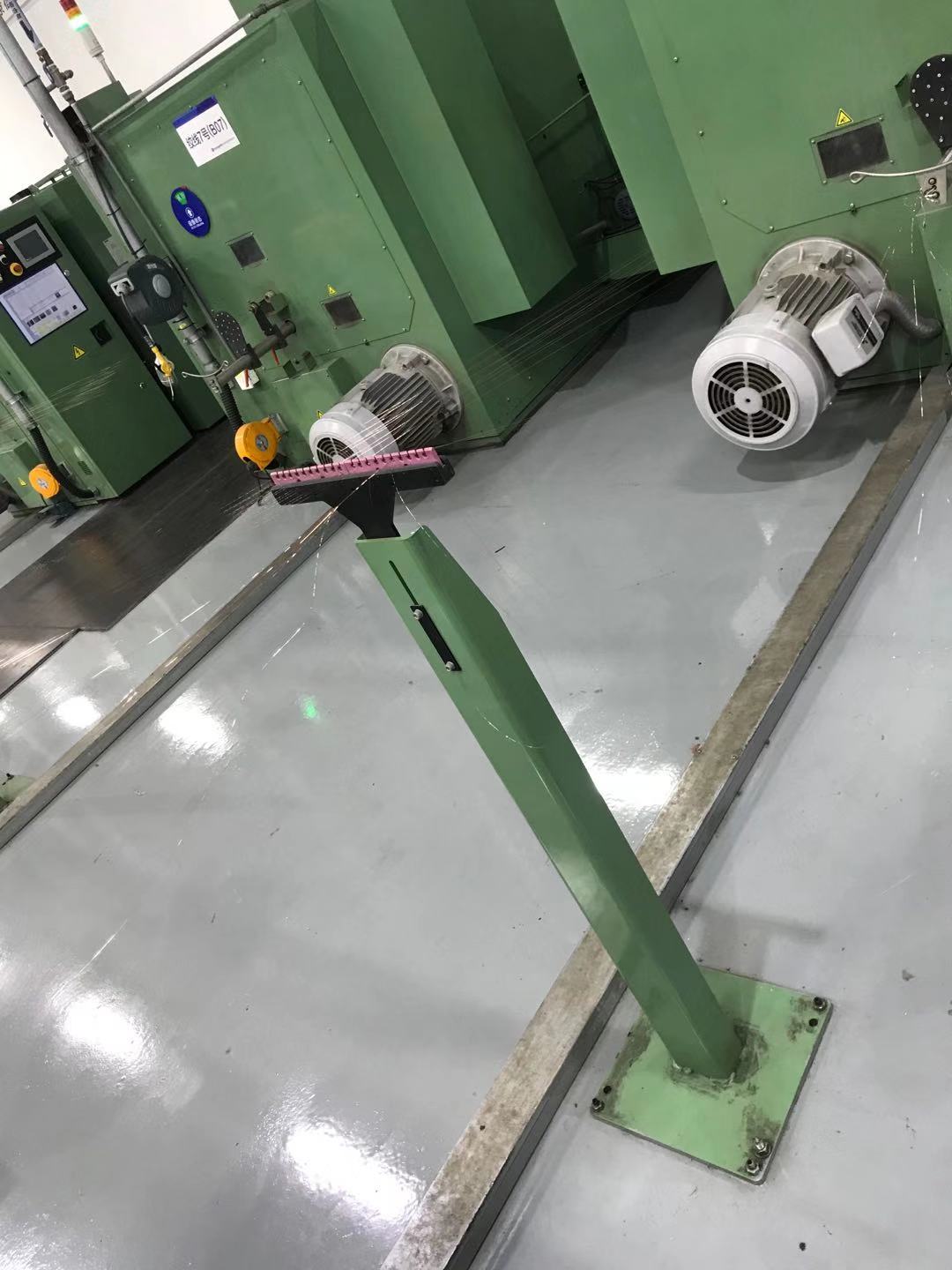

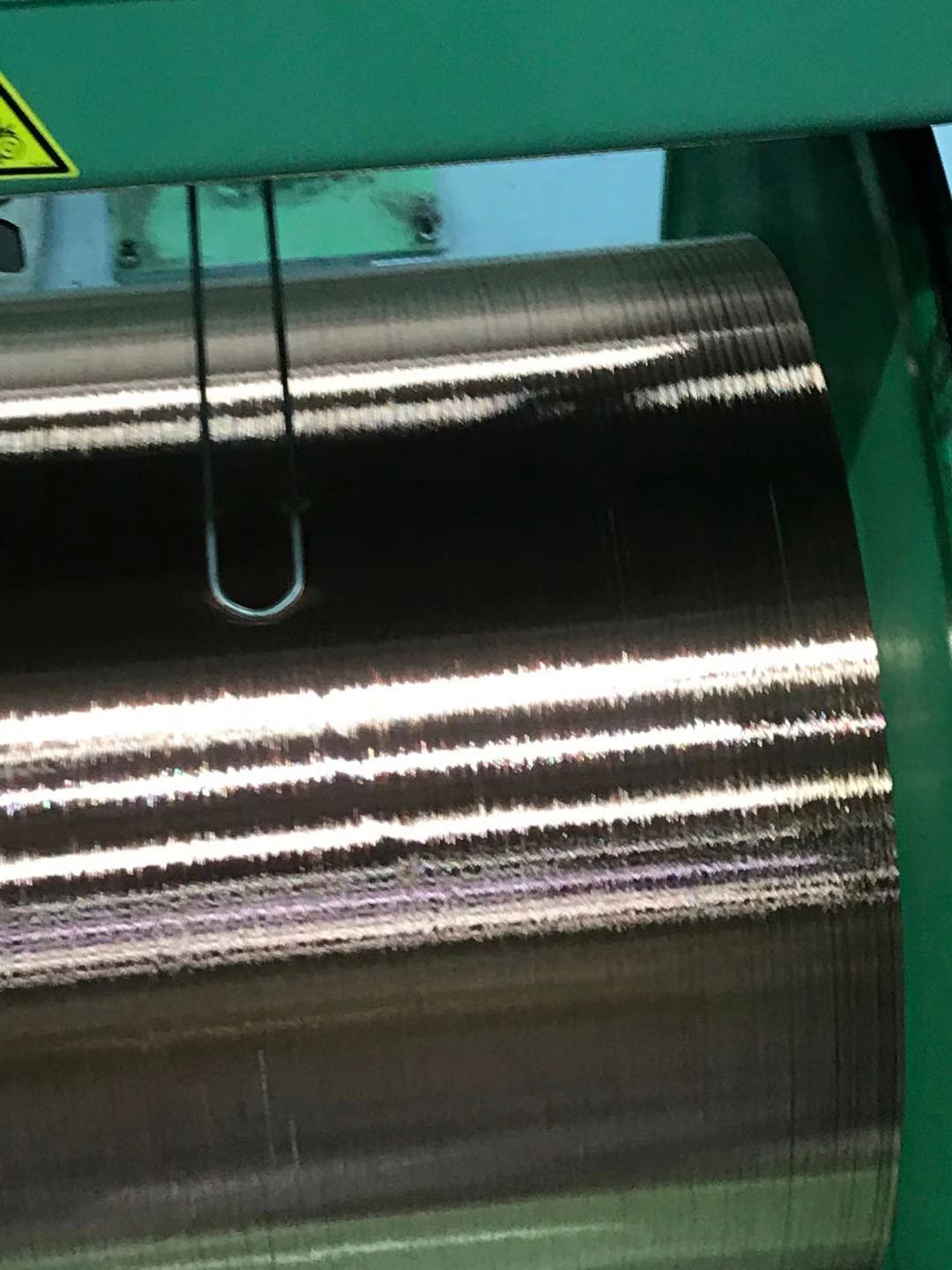

我也想知道拉丝导体分线,生产一会就会乱线,用到最后发生严重乱线导致分线板处断线
