电线电缆网 > 新手区 > 聚氯乙烯绝缘电线在安装过程中收缩的原因？（完整版）

聚氯乙烯绝缘电线在安装过程中收缩的原因？ - 无图版

fyc8 --- 2022-04-09 14:17:43

1


fyc8 --- 2022-04-09 14:19:37

2

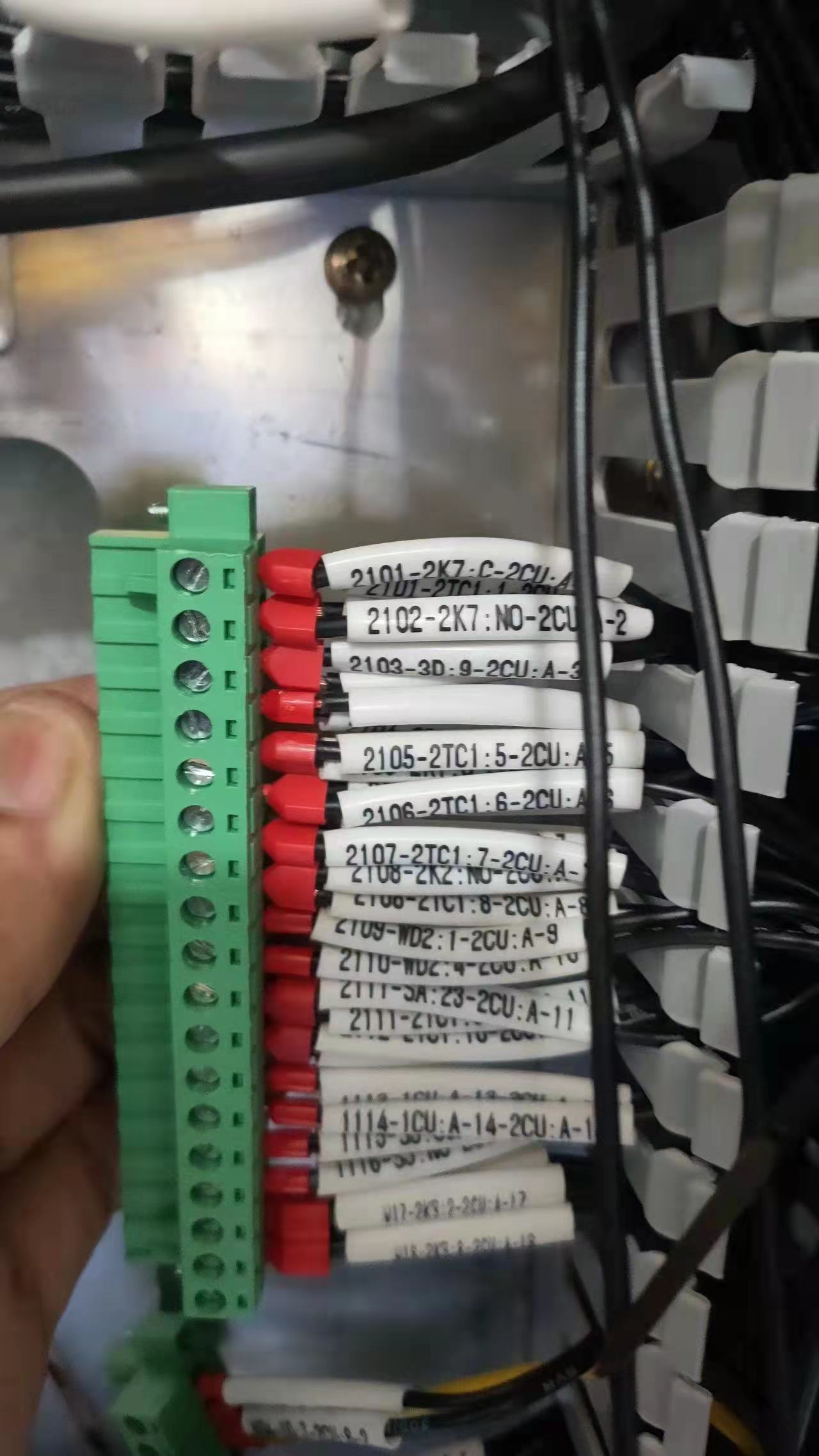

以上电线为BV 1.5，导体结构为7/0.52，绝缘为黑色。用户安装好以后发生以上情况，导体伸出绝缘以外，请问这种情况各位朋友遇到过吗？后续是如何解决的？谢谢！
hekejiu --- 2022-04-09 16:08:43

3

楼主，你这个属于设备内部用线，要改用RV线，不能用BV线来做
hekejiu --- 2022-04-09 16:12:22

4

选型用的不对，这种机柜，面对板端的额，我做过很多的
wzg196 --- 2022-04-09 19:04:02

5

学习了
liuxi1985 --- 2022-04-10 08:54:45

6

hekejiu:

楼主，你这个属于设备内部用线，要改用RV线，不能用BV线来做

RV只是软线吧  跟BV比应该就是导体根数更多吧？跟用到实际情况有啥不一样呢，请赐教

12581HH --- 2022-04-11 11:22:45

7

确实要RV做，RV明显导体更细，会软很多，压接端子时机器的压力更好控制，而且导体根数多会更加充满端子管口即缝隙小，压接更加牢固，导体细即应力会小，压接后往回缩的能力比粗导体小；综上，RV更好。
banyungong --- 2022-04-11 17:00:47

8

用RV线可以解决
shhljq --- 2022-04-12 09:04:41

9

fyc8:

以上电线为BV 1.5，导体结构为7/0.52，绝缘为黑色。用户安装好以后发生以上情况，导体伸出绝缘以外，请问这种情况各位朋友遇到过吗？后续是如何解决的？谢谢！

个人意见导致导体伸出绝缘以外的原因：

     1、绝缘挤出方式为挤管式而非挤压式； 2、绝缘的问题；（不大可能）

解决办法：

     1、所有接头按正规操作重新接一遍（各种原因造成绝缘收缩都有一定比例的）；

     2、改变绝缘挤出方式；

     3、更换绝缘材料；

matis88 --- 2022-04-12 10:36:36

10

fyc8 --- 2022-04-20 21:22:53

11

1、原来我们也是用的挤压式，后将模具重新设计，并加大模具挤压力，生产的绝缘外径较原来还小一些，结构尺寸也合格的，经验证绝缘的附着力明显提高了。
2、更换软一点的绝缘料效果更好，冬季更明显。
 以上措施落实后，后续提供的以上线，型号规格未变（用户不同意换RV线），用户使用后一切正常了。
感谢各位朋友！
fyc8 --- 2022-04-20 21:23:35

12

感谢9楼提出的方法，是比较正确的！
farvs --- 2024-09-13 08:21:35

13

学习了
匿名 --- 2024-09-13 08:40:59

14

-- 结束 --
