电线电缆网 > 新手区 > 衰减中频掉尖 如何解决 求大神指点（完整版）

衰减中频掉尖 如何解决 求大神指点 - 无图版

HHHH0734 --- 2022-03-25 19:10:48

1

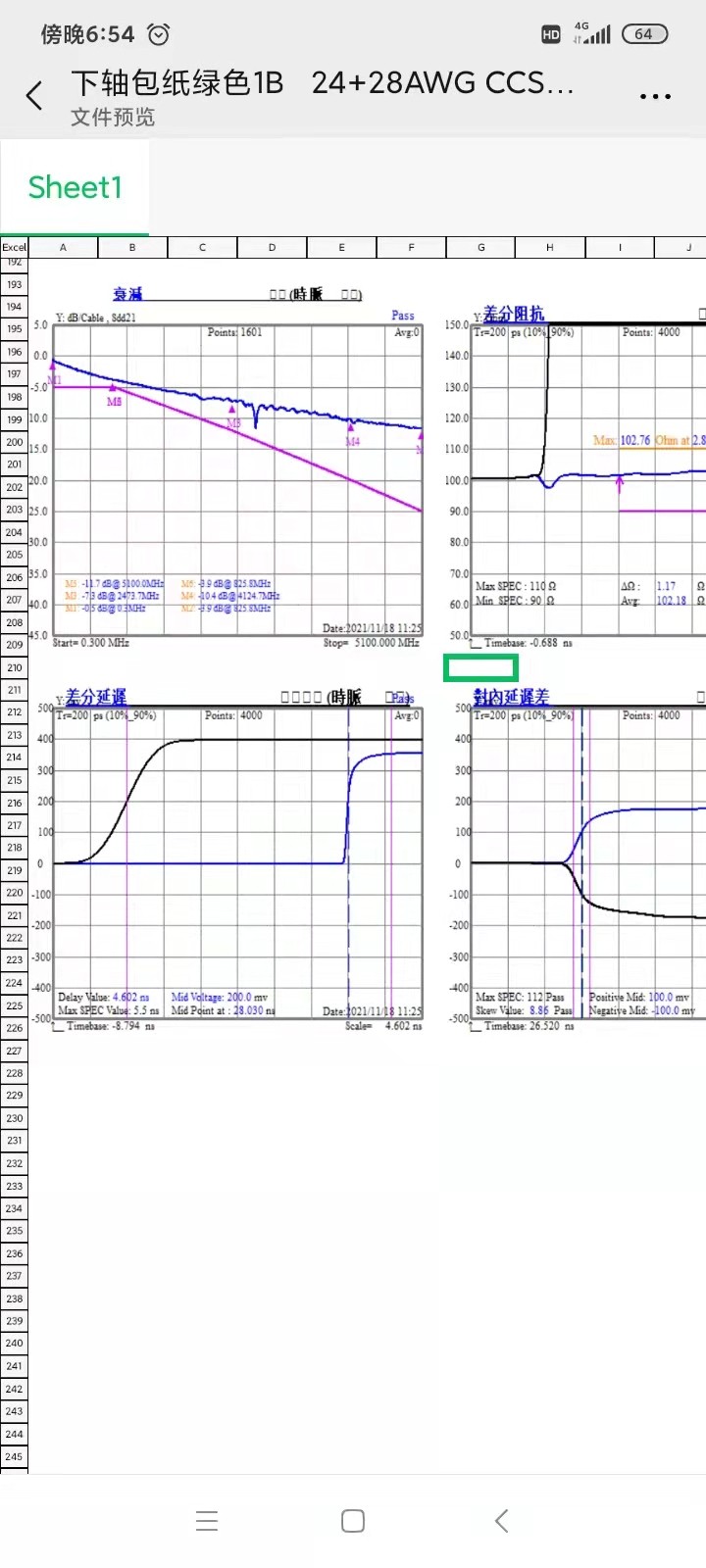

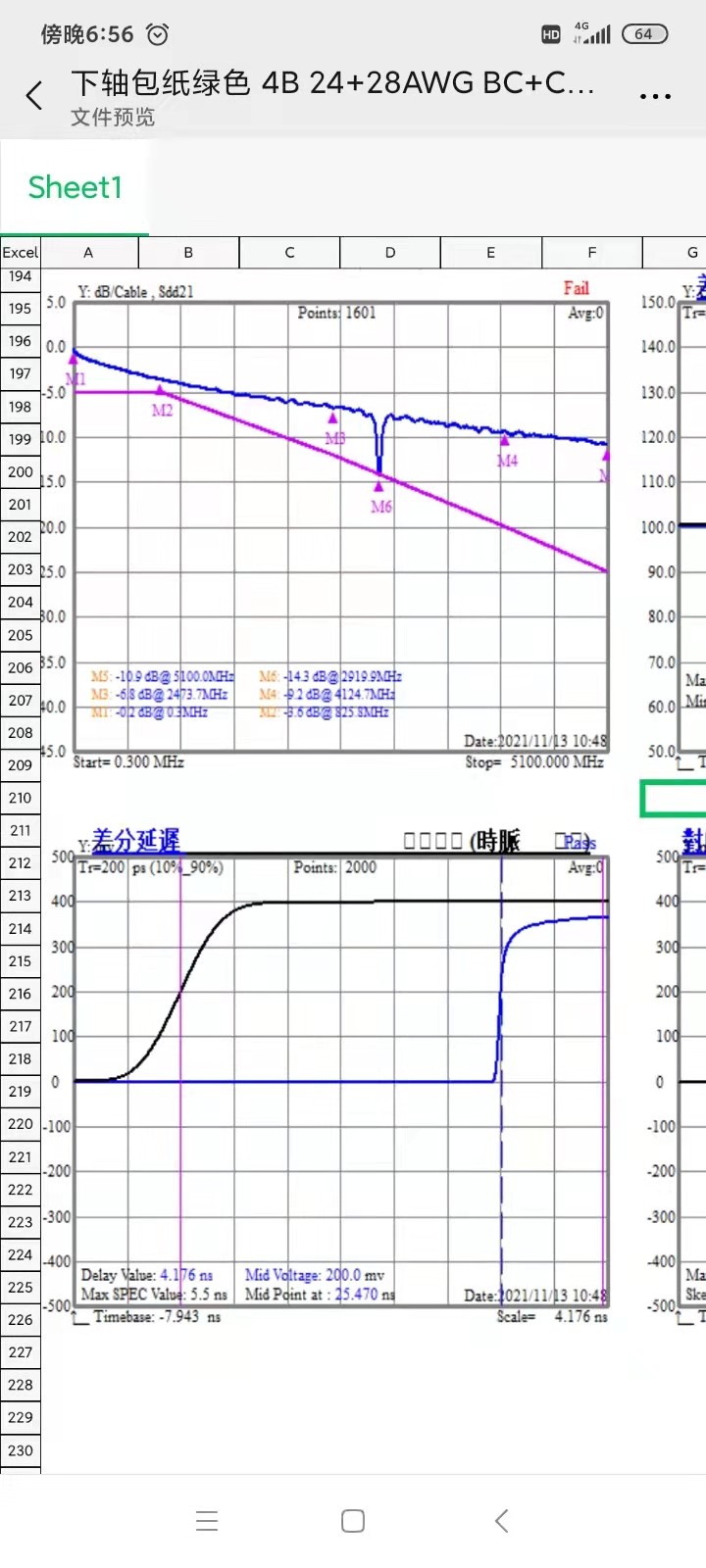

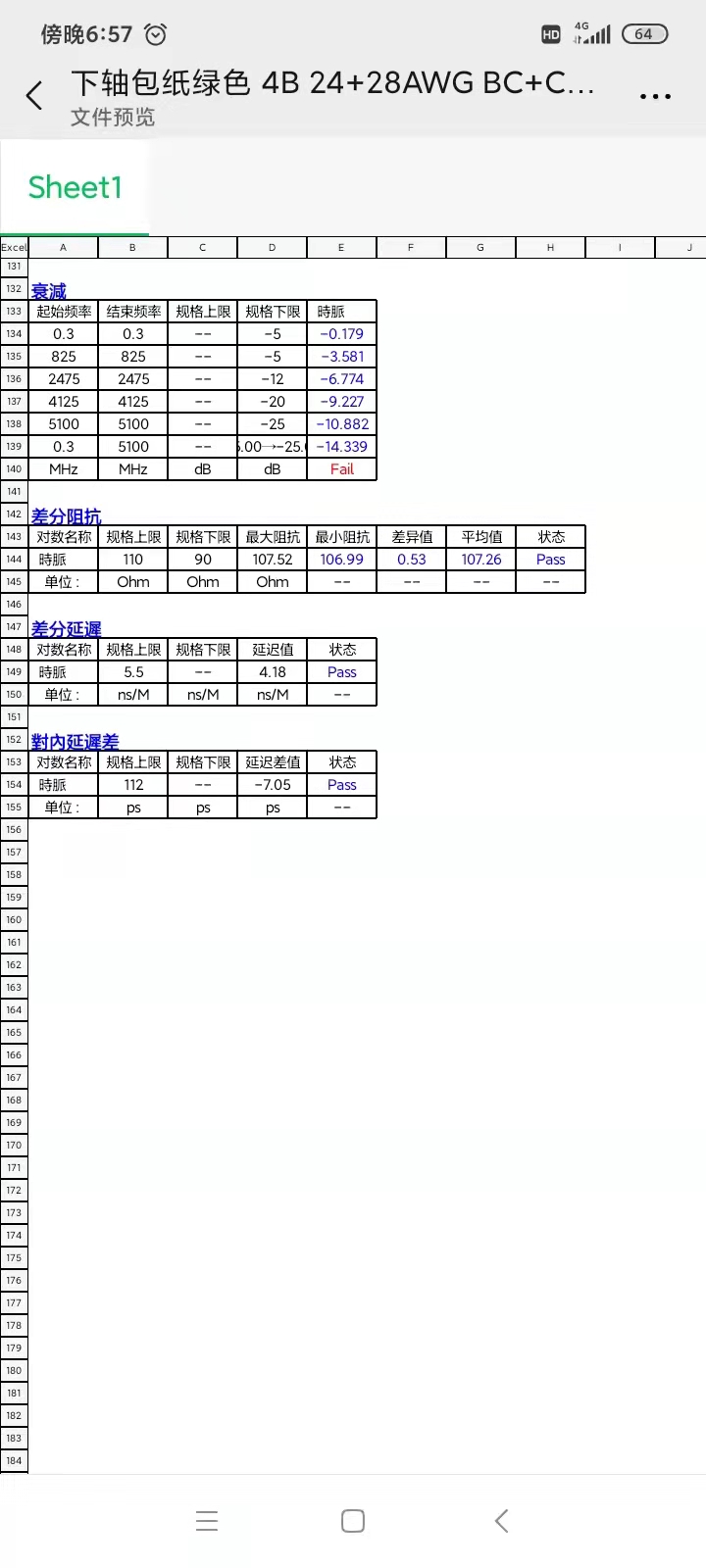

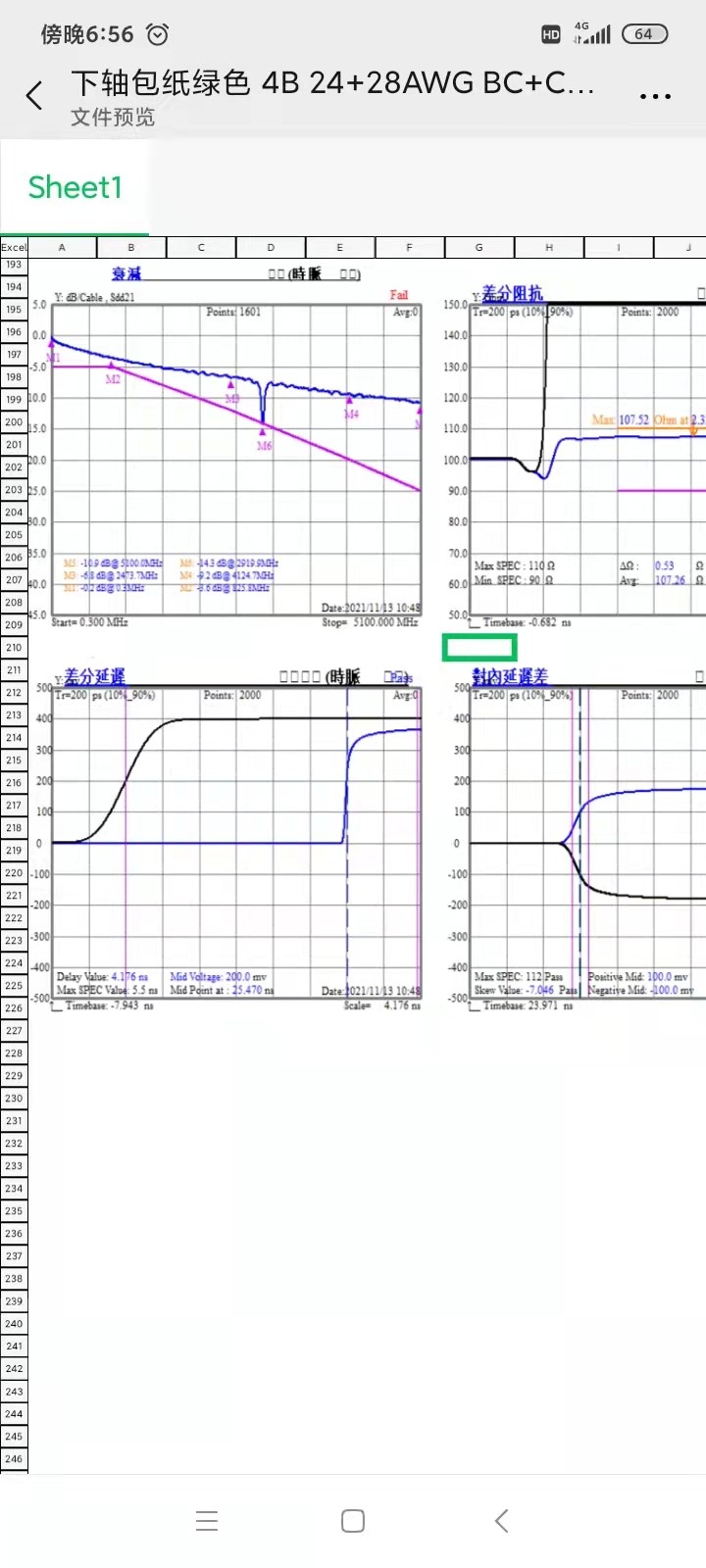

各位大神  这是包纸的测试报告，各项数据都不错   就是中频掉尖掉的厉害  有时候还会掉穿。

关键是不稳定  有时候上轴测的衰减很平滑   下轴测试中频就掉穿了     该如何解决呢   求各位大神指点  拜谢！

HHHH0734 --- 2022-03-25 19:16:22

2

换了芯线模具，还是存在这种不稳定情况。  时不时出现这种情况，很头疼。  找不到原因。。。

HHHH0734 --- 2022-03-26 08:32:51

3

大神们指点一下
HHHH0734 --- 2022-03-26 08:33:06

4

HHHH0734 --- 2022-03-26 18:56:23

5

大神们进来指点一下呀

1493918135 --- 2022-03-26 23:50:21

6

这是测试多长？压出前测试还是压出后测试？
HHHH0734 --- 2022-03-28 15:29:11

7

1493918135:

这是测试多长？压出前测试还是压出后测试？

只是24#线  包纸工序的测试报告

HHHH0734 --- 2022-03-28 15:30:26

8

1493918135:

这是测试多长？压出前测试还是压出后测试？

这是24#线   包纸工序的测试报告  测6米

游客 --- 2022-03-28 19:59:25

9

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。
1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。
2、检查同心度（多测上述的周期段）。
。。。。。。
HHHH0734 --- 2022-03-29 10:30:14

10

游客:

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。

1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。

2、检查同心度（多测上述的周期段）。

。。。。。。

包纸机绕包的    应该不存在某一段突然就松了的情况    同心度没有问题

moveitgogo --- 2022-03-31 16:48:21

11

游客:

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。

1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。

2、检查同心度（多测上述的周期段）。

。。。。。。

HHHH0734:

包纸机绕包的    应该不存在某一段突然就松了的情况    同心度没有问题

我来帮你搞定：把铝箔绕包的节距调整下，你这种情况调小就行了。节距调小的办法：增大绕包的角度。如果重叠率太大，换宽度窄的。

HHHH0734 --- 2022-04-01 19:21:45

12

游客:

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。

1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。

2、检查同心度（多测上述的周期段）。

。。。。。。

HHHH0734:

包纸机绕包的    应该不存在某一段突然就松了的情况    同心度没有问题

moveitgogo:

我来帮你搞定：把铝箔绕包的节距调整下，你这种情况调小就行了。节距调小的办法：增大绕包的角度。如果重叠率太大，换宽度窄的。

试过   没用


moveitgogo --- 2022-04-02 08:19:46

13

游客:

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。

1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。

2、检查同心度（多测上述的周期段）。

。。。。。。

HHHH0734:

包纸机绕包的    应该不存在某一段突然就松了的情况    同心度没有问题

moveitgogo:

我来帮你搞定：把铝箔绕包的节距调整下，你这种情况调小就行了。节距调小的办法：增大绕包的角度。如果重叠率太大，换宽度窄的。

HHHH0734:

试过   没用


那再试试增加铝箔重叠率？这种尖波跟铝箔的节距和重叠率有直接关系，从这方面入手吧。我想知道你信号线是平行对还是对绞对？

HHHH0734 --- 2022-04-02 13:08:01

14

游客:

一般参数在某一点掉落的原因可能：此频点问题频繁出现，大概在波长72~100mm，并以此为倍数的去找问题点，6米长的线找对应的长度段。

1、可能与某点的铝箔包覆有关,如重叠率变化，包带此段相对松了。

2、检查同心度（多测上述的周期段）。

。。。。。。

HHHH0734:

包纸机绕包的    应该不存在某一段突然就松了的情况    同心度没有问题

moveitgogo:

我来帮你搞定：把铝箔绕包的节距调整下，你这种情况调小就行了。节距调小的办法：增大绕包的角度。如果重叠率太大，换宽度窄的。

HHHH0734:

试过   没用


moveitgogo:

那再试试增加铝箔重叠率？这种尖波跟铝箔的节距和重叠率有直接关系，从这方面入手吧。我想知道你信号线是平行对还是对绞对？

对绞结构的   24#线    对绞绞距40   45都有这情况    铝箔10mm   节距10  重叠率30%左右

我一直怀疑是发泡线的问题    还望大神不吝赐教

xuyue13773426 --- 2022-04-04 01:32:57

15

HHHH0734:

各位大神  这是包纸的测试报告，各项数据都不错   就是中频掉尖掉的厉害  有时候还会掉穿。

关键是不稳定  有时候上轴测的衰减很平滑   下轴测试中频就掉穿了     该如何解决呢   求各位大神指点  拜谢！

moveitgogo --- 2022-04-06 08:32:34

16

你把铝箔节距放到5mm左右看看。
顺便问一下，你的24AWG铜线是单支铜还是绞合铜，如果是绞合铜，铜线节距是多少的，绞向是左是右？你对绞的方向是左是右？
游客 --- 2022-04-07 11:29:12

17

你把对绞绞距放小点，尖波应该回后移，28#发泡线也会出现这种情况
