YJP --- 2022-02-12 16:46:25
1
双钢带铠装可以采用挤包内衬层和绕包内衬层，绕包内衬层是缆芯假设直径+内衬层厚度+附加垫层厚度；（1）挤包内衬层=假设直径+内衬层厚度
或者（2）挤包内衬层=缆芯假设直径+隔离套厚度依据

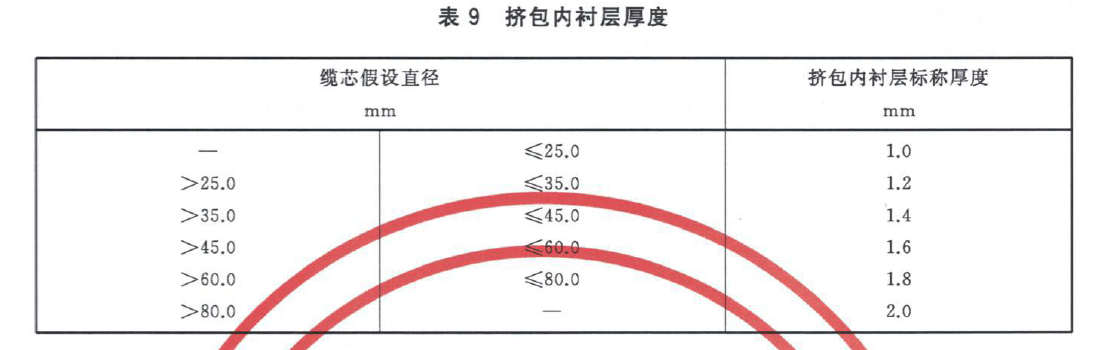

或者（3）挤包内衬层=缆芯假设直径+查表内衬层厚度
笛声三弄 --- 2022-02-13 09:06:28
2
（1）挤包内衬层=假设直径+内衬层厚度
（2）挤包内衬层=缆芯假设直径+隔离套厚度依据
（3）挤包内衬层=缆芯假设直径+查表内衬层厚度
YJP --- 2022-02-13 13:55:56
3
Mack123 --- 2022-02-13 14:43:39
4
笛声三弄 --- 2022-02-14 09:02:31
5
Mack123:看这个帖子，http://www.dxdlw.com/ShowPost.aspx?ThreadID=295298&PageIndex=1 具体的检测机构判断标准有没有变化打电话咨询国缆检测：021-65493333转2090
我也一直参与到这个贴子中讨论挤包假定直径的计算呀，但却没有得到最终的结果，我现在也比较倾向于您的计算方法：
挤包内衬层的厚度是按挤包隔离套厚度计算的 计算过程 如下：
（9.4+2×1.1）×2.42=28.1 28.1+2×0.4=28.9 28.9 ×0.02+0.6=1.2 28.9+2×1.2=31.3 钢带厚度选0.5mm 31.3+4×0.5=33.3 33.3×0.035+1=2.2 钢带厚度0.5mm 护套厚度2.2mm
可是运用这个方法计算的不是很多呀，所以不敢确定对不对呀！现在挤包内衬层计算方法各个厂家都不一样，真不知道谁对谁错！
Mack123 --- 2022-02-14 11:15:44
6
Mack123:笛声三弄:看这个帖子，http://www.dxdlw.com/ShowPost.aspx?ThreadID=295298&PageIndex=1 具体的检测机构判断标准有没有变化打电话咨询国缆检测：021-65493333转2090
我也一直参与到这个贴子中讨论挤包假定直径的计算呀，但却没有得到最终的结果，我现在也比较倾向于您的计算方法：
挤包内衬层的厚度是按挤包隔离套厚度计算的 计算过程 如下：
（9.4+2×1.1）×2.42=28.1 28.1+2×0.4=28.9 28.9 ×0.02+0.6=1.2 28.9+2×1.2=31.3 钢带厚度选0.5mm 31.3+4×0.5=33.3 33.3×0.035+1=2.2 钢带厚度0.5mm 护套厚度2.2mm
可是运用这个方法计算的不是很多呀，所以不敢确定对不对呀！现在挤包内衬层计算方法各个厂家都不一样，真不知道谁对谁错！
不要倾向我这计算，我只能说GB/T 12706.1-2008 检测机构是按这计算方法判断的，你也看到有的企业因为不是这样计算YJV22 0.6/1kV 4*70 挤包内衬层 钢带选0.2mm 被判不合格罚款3万的案例，至于现在的GB/T 12706.1-2020的判断标准国家检测机构有没有变化，你可以打电话问问，就问这个规格内衬层 钢带厚度 护套厚度是多少？电话也写在上面了
812353514 --- 2022-02-17 10:44:35
7
gwh9645 --- 2022-08-15 14:54:15
8
Mack123:看这个帖子，http://www.dxdlw.com/ShowPost.aspx?ThreadID=295298&PageIndex=1 具体的检测机构判断标准有没有变化打电话咨询国缆检测：021-65493333转2090

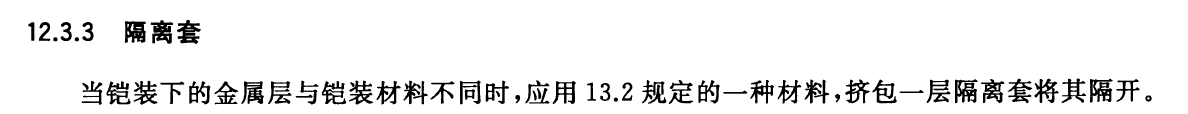

把挤包内衬层都当成隔离套，是对隔离套的概念的误解。
