计算假定直径时，附加垫层是直接+1.0，还是+2*1.0？ - 简版

fanggaoxia
楼主
2021-09-28 09:39:52

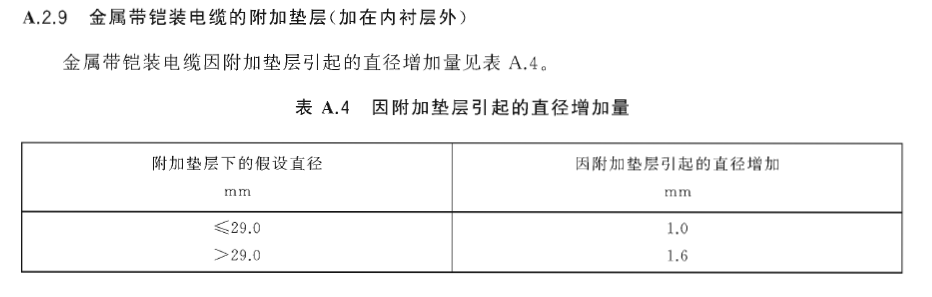

我的理解是外径直接+1.0，因为描述的是直径增加量，而不是厚度增加量，但是公司已有的表格外径是按2*1.0计算的，也就是相当于外径+2.0，那么问题来了，YJV22-0.6/1 4*70的钢带厚度是0.2还是0.5，外护厚度是2.1还是2.2，就是由这种误差导致，请各位大神帮忙解惑，哪个才是正解。。。

Mack123
1 楼
2021-09-28 10:20:07

你理解的没错是内衬层外径基础上直接加附加垫层引起的直径增加，不要乘以2,， YJV22  0.6/1  4×70 假定直径计算过程，成缆外径（9.4+2×1.1）×2.42=28.1    内衬外径28.1+2×0.4=28.9  附加垫层引起直径的增加 28.9+1=29.9  钢带选0.2mm   钢带外径29.9+0.2×4=30.7   护套厚度30.7×0.035+1=2.1 公司的表格计算有错误

雨枫
2 楼
2021-09-29 07:56:51
直接+1.0
weidong
3 楼
2021-09-29 09:28:08
计算假定直径时，≤29.0mm的直径直接加1.0mm，大于29.0mm的直径直接加1.6mm。
fanggaoxia
4 楼
2021-10-13 14:04:40
Mack123:

你理解的没错是内衬层外径基础上直接加附加垫层引起的直径增加，不要乘以2,， YJV22  0.6/1  4×70 假定直径计算过程，成缆外径（9.4+2×1.1）×2.42=28.1    内衬外径28.1+2×0.4=28.9  附加垫层引起直径的增加 28.9+1=29.9  钢带选0.2mm   钢带外径29.9+0.2×4=30.7   护套厚度30.7×0.035+1=2.1 公司的表格计算有错误


fanggaoxia
5 楼
2021-10-13 14:05:04
Mack123:

你理解的没错是内衬层外径基础上直接加附加垫层引起的直径增加，不要乘以2,， YJV22  0.6/1  4×70 假定直径计算过程，成缆外径（9.4+2×1.1）×2.42=28.1    内衬外径28.1+2×0.4=28.9  附加垫层引起直径的增加 28.9+1=29.9  钢带选0.2mm   钢带外径29.9+0.2×4=30.7   护套厚度30.7×0.035+1=2.1 公司的表格计算有错误

fanggaoxia:


谢谢大神

fanggaoxia
6 楼
2021-10-13 14:05:28
谢谢各位老师解惑。
skyfucker
7 楼
2021-10-28 08:49:51
游客
8 楼
2022-02-19 14:15:39
