双色线芯挤出设备，模具使用的改进及意见 - 简版
905661632
楼主
2021-07-19 14:16:16

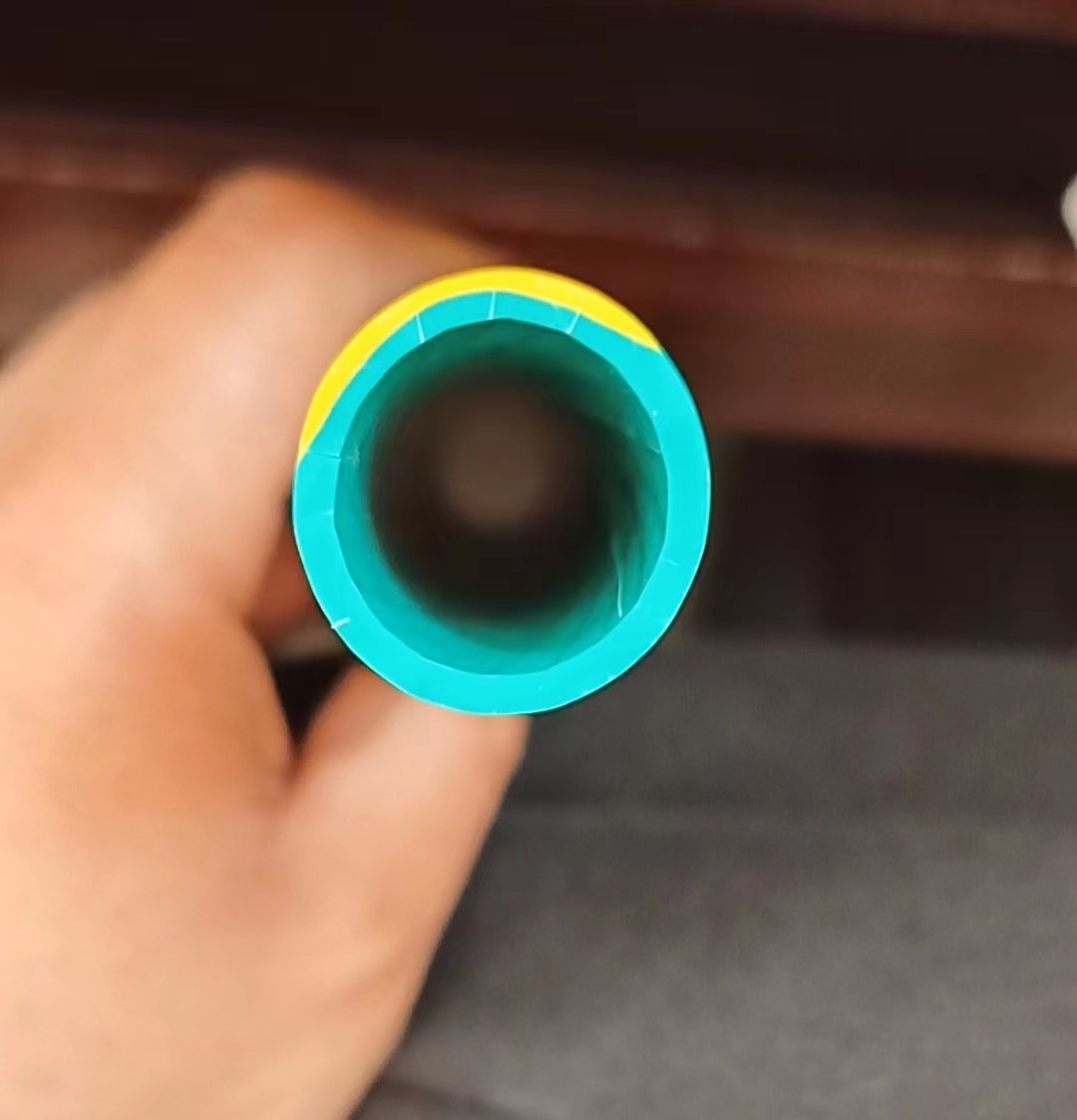

我们现在出的双色线芯是在原有的模具上开孔，增加注条机，出出来的线芯颜色比例不够，而且由于注条机的压力影响绝缘的偏心率，现在想把颜色比例也弄成国标的，看看各位大神有什么好的建议
jieyu
1 楼
2021-07-19 15:20:13
颜色占比只考核表面，里面不考核，建议把孔连起来多扩大点
luo1984
2 楼
2021-07-19 15:31:38
你这是从模套钻个孔，机头是老式的吧，新式机头没有这样的情况。新的都是在外模上改了。
秦波
3 楼
2021-07-19 17:09:28
同意4楼，在外模上面开槽，你现在的注条孔不够大，所以需要通过加大注条机挤出量来增大注条宽度，但压力过大就造成了注条凸起或是偏心，把需求告诉你们的模具供应商改善就可以了
905661632
4 楼
2021-07-19 17:38:00
luo1984:你这是从模套钻个孔，机头是老式的吧，新式机头没有这样的情况。新的都是在外模上改了。
想法基本一直，有新式机头照片吗？我了解一下
luo1984
5 楼
2021-07-19 18:01:00
905661632
6 楼
2021-07-19 18:04:32
luo1984:
这个也是单颜色的机头把？
luo1984
7 楼
2021-07-19 18:23:08
可以做双色啊，只是模具上改了。你那种做不好做单条，做双条还好一点，就是把你外模套两边切割一下，好让注条注下去就好了。
528585444
8 楼
2021-07-20 15:34:44
这个要根据实际情况看，您主机多大的，注条机多大，那种看您那机头肯定是不行了，我公司是专门做线缆设备的13866077668要是有兴趣可以联系我，我给您解答一下
lizhengbao
9 楼
2021-07-21 14:22:43
可以把主机速度降低一点，注条机开到最大
1226311172
10 楼
2021-08-12 10:04:59
lizhengbao:可以把主机速度降低一点，注条机开到最大
可以
bob5203
11 楼
2021-09-14 14:59:19
你这样模具打孔的方式 改成线切割一条槽就可以了。 比例可以按要求割不同大小。效果不错的。
LUO651022
12 楼
2021-09-20 15:56:05
国标30%，你的20%吧，再加2个孔。
jintaolq
13 楼
2021-10-08 11:33:11
你这个4 个孔 以外侧孔位基准 把中间直接铣成腰型槽就行进料的量应该够30%了
cs114cs
14 楼
2021-11-02 08:59:53
如果担心绝缘偏芯，建议把注条孔切大一点，要整体切掉，就一个孔，然后开机的时候注条机就不需要开那么大，保证注条比例的同时，也可避免绝缘偏芯
weidong
15 楼
2021-11-17 16:21:52
与做机头的厂家联系重新做机头，注条可在模套上线切割开环形孔，也可以在新机头上增加间色环，建议用间色环，间色环开好后间色比例比较稳定。
460180520
16 楼
2021-11-30 10:09:22
如果客户没要求的话，可以在模套那对称着开两个孔，然后在开孔的圆周那洗一圈凹槽，使注塑料流通的通道，挤塑时，注塑嘴别对着孔就可以了，我们就是这样做的。
SHIHAIGANG
17 楼
2021-12-21 22:14:59
改模具最好，模具供应商专业的，把需求告诉他即可
hehw
18 楼
2022-03-05 16:33:31
1、对称开1.0mm以下宽度的槽，注意内表面槽口占圆周约35%，螺纹圆周上那条槽还要开深点。这样线表面双色条，比单色条好看些。
2、换现成的机头。
BJG
19 楼
2022-03-21 18:32:22
把孔开大些，开到模具周长的一半多些，就是把小孔连起来就行了，比例就能达到。
a96385473
20 楼
2022-03-29 15:09:05
你是可调机头吧，这个问题可以找我们做模具的，割槽比例，老铁们，欢迎你们加我微信15251531523，有任何模具问题，印字问题都可以找我，做线缆模具二十多年了
a96385473
21 楼
2022-04-30 11:05:14
做割槽吧，我司专业生产机模具，15251531523，可以了解一下
807006583
22 楼
2022-10-18 15:45:57
很简单是问题
skyfucker
23 楼
2022-12-23 11:36:36
ZQ331629904
24 楼
2023-01-05 07:23:06
1337851727
25 楼
2023-02-28 19:40:13
偏心调好 在怼上注条机 直接开车。保证绿色不开裂一般不会偏心 偏了一般是注条机输出比例高了。
wjclhy
26 楼
2023-05-05 21:35:49
wjclhy
27 楼
2023-05-05 21:37:53
basangzi
28 楼
2023-07-07 07:51:01
你这个黄色有点厚，一般就表面薄薄一层就可以了。
CKL001
29 楼
2023-07-25 10:07:12
wjclhy:
这个注条还是第一次见过！请教一下采用什么工艺？
xxn
30 楼
2023-11-16 09:13:29
这个问题与目前设备有关。建议找机会看一下目前其他设备双色线挤出实际上挺简单的，就是将机头最前端模套承线位置之后地方钻孔，放置注胶孔，与之相配套的是模套上承线之后位置线切割沿垂直轴向{——电缆生产方向}面开1～2mm宽度槽，深度到模套中心孔位置即可。
wyjsy
31 楼
2023-11-29 10:46:56
路过
laohei
32 楼
2024-07-23 16:47:24
修改外模。切割一下
浪子燕青
33 楼
2026-03-19 11:04:43
你这样模具打孔的方式 改成线切割一条槽就可以了。 比例可以按要求割不同大小。效果不错的。
