电线电缆网 > 线缆设计|参数计算 > 成缆填充材料计算（完整版）

成缆填充材料计算 - 无图版

peng522130 --- 2021-05-14 10:06:31

1

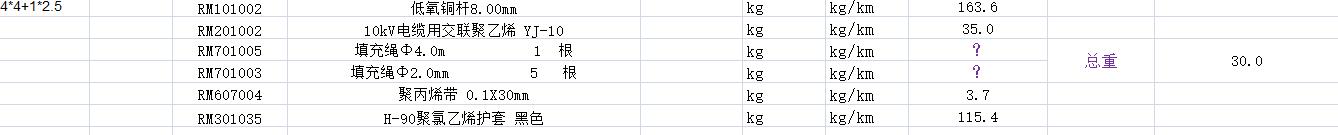

有个关于成缆的问题   例如：YJV   4×4+1×2.5填充是中心1根120#（4mm）  边缘是5根40#（2mm）     填充每千米总重是

325.0 kg/KM

怎么算每种规格填充绳重量多少，占总重比例       不能算错  拜托了~


wwq0187 --- 2021-05-14 10:30:09

2

1.比重乘以截面积等于重量，这个对于材料比重和截面积要求细
2.你填充4和2如果是同一个厂家的，比重应该是一样的，填充总重量，除以填充总面积就是比重，然后再单独计算
3.不管材料比重，采用面积比的方法，直接能算出，各个填充材料重量

wwq0187 --- 2021-05-14 10:33:26

3

4/5=X/(30-X)
FWP --- 2021-05-14 14:30:18

4

看我刚刚发的贴，我是真的缺金币，否则一定直接送你了，望理解，感谢！
peng522130 --- 2021-05-14 15:23:20

5

wwq0187:

4/5=X/(30-X)

两根2mm填充绳等不等于1根4mm填充绳

FWP --- 2021-05-14 16:32:27

6

wwq0187:

4/5=X/(30-X)

peng522130:

两根2mm填充绳等不等于1根4mm填充绳

不等于，看我发的填充物计算公式，就一目了然了

匿名 --- 2021-05-15 13:30:54

7

我们一般都是根据理论空隙截面×填充材料密度×系数（铠装和非铠装不同系数）=填充材料重量
fangteng1 --- 2021-05-17 11:30:24

8

理论加实际啊，拿一段1米的料子称重  和你理论算出来的重量是否相同？
wwq0187 --- 2021-05-19 08:53:07

9

wwq0187:

4/5=X/(30-X)

peng522130:

两根2mm填充绳等不等于1根4mm填充绳

你没看明白吧   没说2根2MM等于1根4mm  比重一样相互省略  面积之比  5根2mm和1根4mm的面积之比你看是不是5/4  比重一样总重知道 解一个一元一次方程  不对》？


lp34623829 --- 2021-05-19 20:52:16

10

理论加实际啊，拿一段1米的料子称重  和你理论算出来的重量是否相同？
skyfucker --- 2021-05-26 10:12:05

11

skyfucker --- 2021-05-26 10:12:05

12
