电线电缆网 > 挤塑 挤橡 发泡 > 请问这种现象是什么原因引起的？（完整版）
请问这种现象是什么原因引起的？ - 无图版
HONEY168WW --- 2021-05-06 11:54:23
1

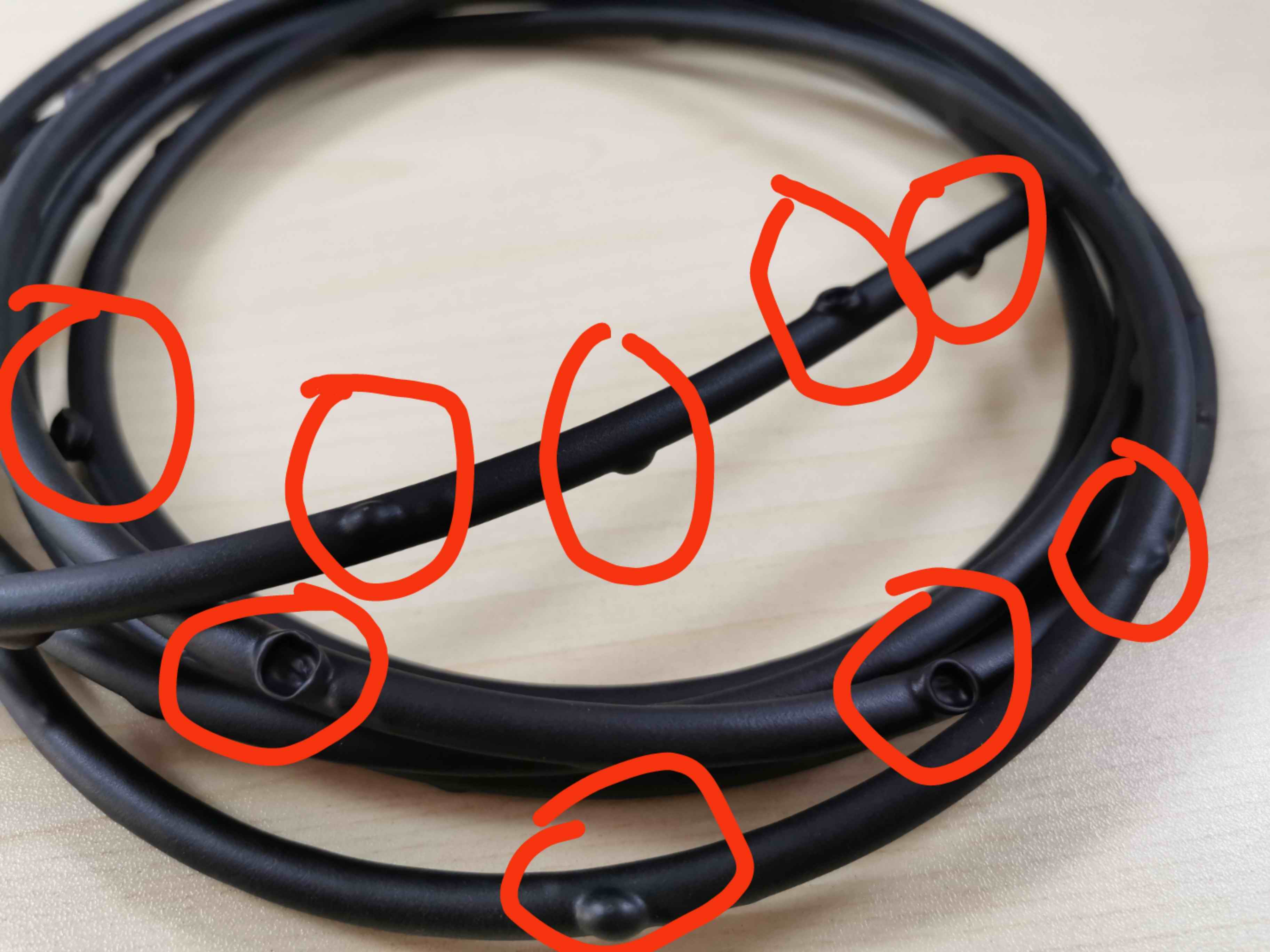

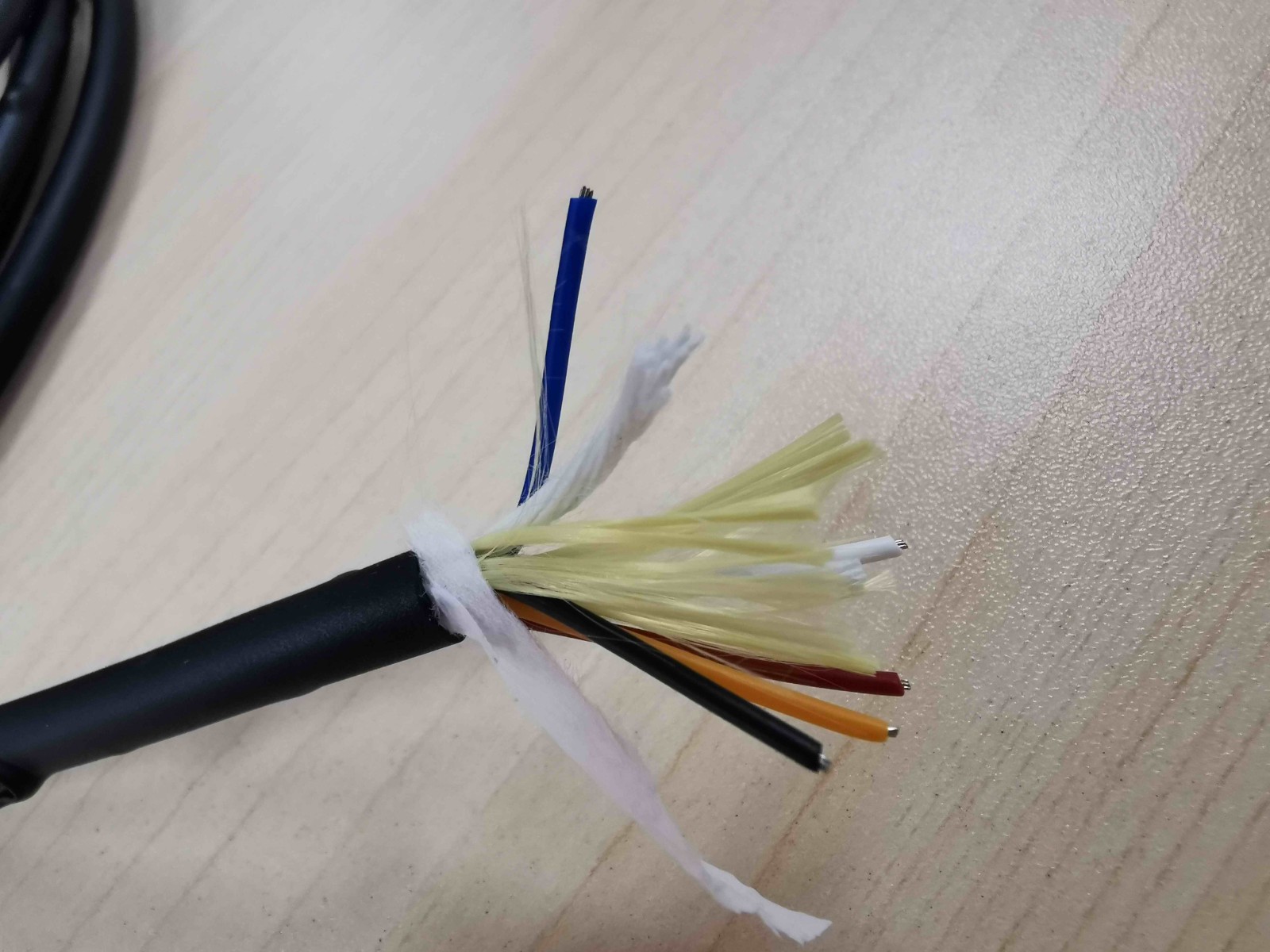

各位大师，麻烦帮忙看看这种起泡现象是什么原因引起的，产品结构是5芯+填充(棉线+芳纶）+绵纸 护套材料是TPU，该材料在同样温度同一台设备上生产另外一款同规格的线，没有加芳纶和包绵纸，就完全没有问题？
是否芳纶没有烘烤造成的？
421207073 --- 2021-05-06 15:24:51
2
大概率为棉纸及棉线类吸湿性材料受潮导致的，可以考虑外护套生产前进行干燥
zly315 --- 2021-05-06 15:44:53
3
棉质填充和包带受潮所致，护套时进机头前烘干就可以解决。
FWP --- 2021-05-06 16:31:02
4
其实你就是不死心而已，你自己都用排除法，确定了，一句话就是不相信自己
921010 --- 2021-05-07 09:34:39
5
我以前也遇到过这种情况 最后是把绕包材料和填充材料烘干 护套押出时缆芯过预热器 最好是在晴天的时候生产 TPU吸水性很大 阴雨天气对其影响很大
hpq178 --- 2021-05-08 16:46:49
6
烘料，芯线过预热，应该可以解决这个问题。
377152601 --- 2021-05-09 23:24:42
7
棉质受潮导致，可以尝试把押出机温度打低些，但这样线外边亮度会暗很多
ckx603 --- 2021-05-10 13:43:02
8
挤出料潮了，烘料后试试
wyjsy --- 2021-05-12 09:13:37
9
辅料受潮引起的。
skyfucker --- 2021-05-26 10:22:44
10
