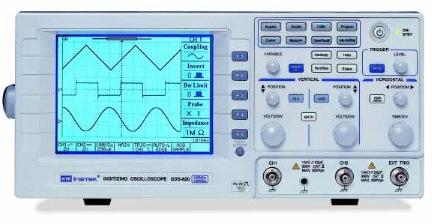

台湾固纬GDS-820S数字示波器JIANG

台湾固纬GDS-820S数字示波器，150MHz频宽,黑白LCD显示器，125k深度记忆体以及水平画面12格超大显示，25Gs/s重复波形取样率

台湾固纬GDS-820S数字示波器介绍：

150MHz频宽,黑白LCD显示器

125k深度记忆体以及水平画面12格超大显示

25Gs/s重复波形取样率

15Auto Measurement Functions to get quick and accurate results

高阶触发功能: 脉波宽度触发,电视扫描线触发, 事件/时间延迟触发功能

波形GO-No Go判断, 自动学习模式以及自动设定操作顺序功能

快速傅利叶转换FFT功能

标准介面: USB, RS232以及印表机直接列印介面,选购介面: GPIB介面

台湾固纬GDS-820S数字示波器的技术参数：

型号GDS-820S显示系统 显示器单色 (320*240)5.7" LCD显示对比可调整波形显示范围8 x 10 (8 x 12)格波形显示模式Dot, Vector, Accumulate 垂直系统 频宽 (-3dB)DC~150MHz通道数2垂直解析度8 bit垂直灵敏度2mV/ DIV ~ 5V / DIV垂直准确度误差+3%上升时间<2.3ns垂直端输入耦合AC, DC, GND输入组抗1MΩ + 2%, ~ 22pF极性标准 & 反向讯号与接地间的*大输入电压300V(DC + AC peak), CAT II波形处理CH1-CH2, CH1+CH2, FFT偏移范围2mV/div ~ 50mV/div: ±0.5V ; 100mV/div ~ 500mV/div: ±5V ; 1V/div ~ 5V/div: ±50V频宽限制20MHz (-3dB) 水平系统 水平扫描范围1nS/DIV ~ 10S/DIV ; Roll: 250mS/DIV ~ 10S/DIV (1-2-5 顺序)量测显示模式MAIN,WINDOW, WINDOW ZOOM, ROLL, X-Y水平准确度误差+0.01%水平延迟范围前置触发: 20 DIV, 后置触发: 1000 DIV 讯号获取系统即时取样率每通道*快取样率100MSa/s等效取样率每通道*快取样率 25GSa/s纪录深度125k /CH峰值侦测10nS (500nS / DIV ~ 10S/ DIV)获取模式取样, 峰值侦测, 平均平均次数2, 4, 8, 16, 32, 64, 128, 256 触发系统 触发类型CH1, CH2, LINE, EXT触发模式AUTO-LEVEL, AUTO, NORMAL, SINGLE, TV, TIME DELAY, /EVENT DELAY, EDGE, PULSE WIDTH触发偶合AC, DC, LF rej, HF rej, Noise rej触发灵敏度DC ~ 25MHz : 约 0.35 DIV 或 3.5mV;

25MHz ~ 100MHz : 约 1.5 DIV 或 15mV 外部触发 外部触发电压范围+15V外部触发灵敏度DC ~ 30MHz : 约 50mV ;

30MHz ~ 100MHz : 约 100mV外部触发端输入阻抗1MΩ + 2%, ~ 22pF外部触发端*大输入范围300V(DC + AC peak), CAT II X-Y 模式 X-轴 输入 / Y-轴 输入通道1 (CH1) / 通道2 (CH2)相位移于100kHz时+3° 游标以及量测系统 自动电压量测总类Vhi, Vlo, Vmax, Vmin, Vpp, Vavg, Vrms, Vamp自动时间量测总类Rise Time, Fall Time, Duty Cycle, Frequency, Period, Positive Width, Negative Width游标量测两游标间之电压差异 (ΔV)

两游标间之时间差异 (ΔT)

两游标间之频率差异 (1/ΔT) 频率计数器 读值解析度6位数范围直流偶合, 自10Hz到*大频宽讯号种类适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外) 控制面板功能  自动设定"Autoset" 可自动调整垂直系统,水平系统以及触发位准储存/呼叫提供15组量测条件之储存/呼叫功能波形储存/呼叫提供2组波形之储存/呼叫功能 介面  USB介面标准界面RS-232介面标准界面印表机介面标准界面Go-No Go输出标准界面GPIB介面选购界面 电源电压  交流电源电压范围交流电 100V ~ 240V, 机器内可自动选择使用交流电源频率范围48Hz ~ 63Hz消耗功率85Watts, 95VA maximum, with fan 配件电源线 x 1 ;使用手册 x 1 ;

GDS-820 Series: GTP-150A 测试棒(10:1/1:1) x 2

GDS-840 Series: GTP-250A 测试棒(10:1/1:1) x 2 尺寸以及重量254(W) x 142(H) x 310(D) mm, 约 4.1kg
