电线电缆网 > 电力电缆 > 低压力缆GB/T12706-2020新版标准，非铠装YJV多芯内衬层的使用（完整版）

低压力缆GB/T12706-2020新版标准，非铠装YJV多芯内衬层的使用 - 无图版

444180791a --- 2020-12-14 10:45:29

1

2020版7.2.4绕包内衬层规定：

绕包内衬层缆芯假设直径为40.0 mm及以下时，绕包内衬层的标称厚度取0.4 mm；如大于40.0 mm时，则取0.6 mm。绕包内衬层采用单根或多根带材重叠绕包而成。

当多根带材绕包时，每一根均应重叠绕包。


但是在

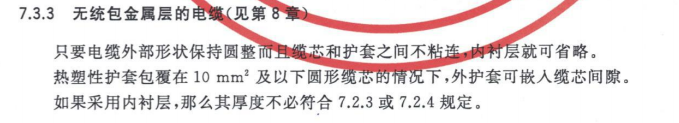

image.png中讲了可以省略。

标准未改前是40mm以下2层0.7mmCPP带，40以上是3层0.2mm无纺布，错开搭盖，搭盖率10-15%

标准改后是40mm以下2层0.2mm无纺布，40以上是3层0.2mm无纺布，要求分层搭盖，搭盖率10-15%

这样修改，是否对标准理解有误，请指教！！！！！！！！！！！！

qwert54321 --- 2020-12-14 11:41:51

2

1.如果是无统包金属层的电缆，即无铠装，则无需内衬层；如有，还要考虑标准第12.7条中的附加包带垫层；2.最终考核的厚度是（绕包内衬层+附加包带垫层）*0.8-0.2，此时就有3个指标，即假定直径<=30时，（0.4+0.5）*0.8-0.2=0.52；30<直径<=40时，（0.4+0.8）*0.8-0.2=0.76；40<直径时，（0.6+0.8）*0.8-0.2=0.92；3.新标准中规定了绕包内衬层厚度的测量方式，无视搭盖率，故在制定工艺的时候就要根据以上数据考虑层数与厚度。顺便提一点，附加包带垫层在假定直径计算时也是有直径增量的，具体见附录A2.9
812353514 --- 2021-05-21 17:36:30

3

1.如果是无统包金属层的电缆，即无铠装，则无需内衬层；如有，还要考虑标准第12.7条中的附加包带垫层；2.最终考核的厚度是（绕包内衬层+附加包带垫层）*0.8-0.2，此时就有3个指标，即假定直径<=30时，（0.4+0.5）*0.8-0.2=0.52；30<直径<=40时，（0.4+0.8）*0.8-0.2=0.76；40<直径时，（0.6+0.8）*0.8-0.2=0.92；3.新标准中规定了绕包内衬层厚度的测量方式，无视搭盖率，故在制定工艺的时候就要根据以上数据考虑层数与厚度。顺便提一点，附加包带垫层在假定直径计算时也是有直径增量的，具体见附录A2.9
Juventus87 --- 2021-08-07 15:10:51

4

当多根带材绕包时，每一根均应重叠绕包。 这句话的意思是不是每一根带材都要自己和自己重叠绕包，还是两根之间互相重叠绕包，和铠装钢带的方法类似？求指教
-- 结束 --
