电线电缆网 > 电气装备用线缆 > 请教一下,BLV平行线采用什么标准,怎么进行判定(完整版)

请教一下,BLV平行线采用什么标准,怎么进行判定 - 无图版

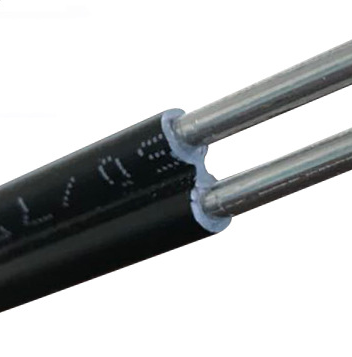

359331783 --- 2020-09-09 09:21:12

1


359331783 --- 2020-09-09 09:23:13

2

这种线跟BLXY,好相似。

12581HH --- 2020-09-09 14:36:27

3

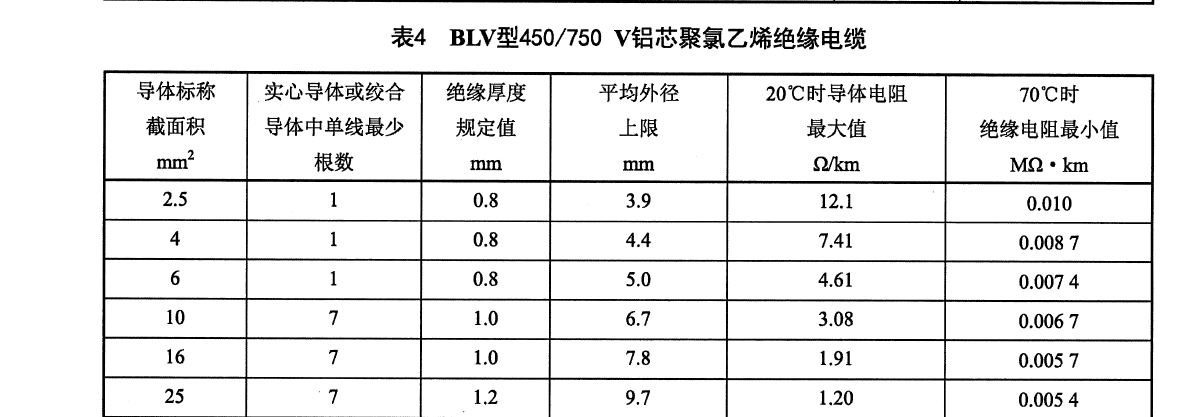

JB/T 8734.2-2016和GB/T 5023.3-2008有详细介绍
359331783 --- 2020-09-09 16:33:38

4

12581HH:

JB/T 8734.2-2016和GB/T 5023.3-2008有详细介绍


taikerjohn --- 2020-09-09 17:25:32

5

如果是这款线,那就是要分开测量啊
359331783 --- 2020-09-10 10:01:42

6

taikerjohn:

如果是这款线,那就是要分开测量啊


12581HH --- 2020-09-10 11:05:05

7

taikerjohn:

如果是这款线,那就是要分开测量啊

359331783:



12581HH --- 2020-09-10 11:20:33

8

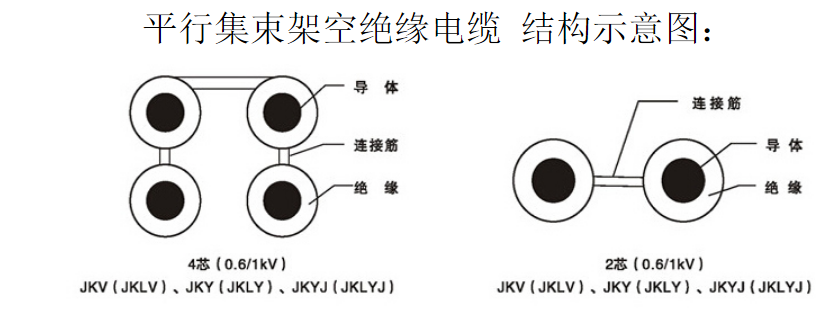

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。
54dfdv --- 2020-09-10 13:11:45

9

上面有印BLV那就没错了,可能是用户为了敷设方便,特意做成8字型,这样加工和敷设上省事。
359331783 --- 2020-09-10 19:35:38

10

12581HH:

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。

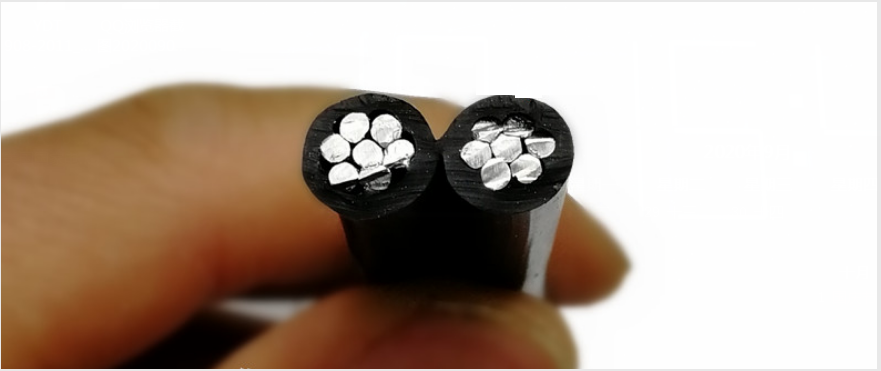

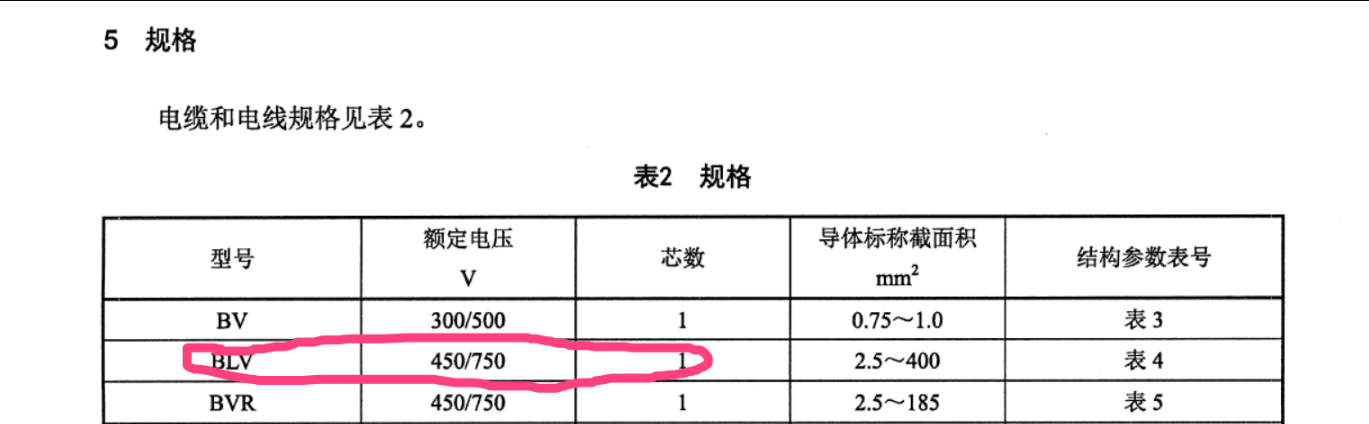

感谢您耐心解答,那如果导体为绞合导体,是否就不属于BLV(2*10)这型号。比如下图。感觉这种线不在JB/T8334.2标准要求的范围,要求芯数为1。image.png



359331783 --- 2020-09-10 19:36:37

11

12581HH:

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。

359331783:




359331783 --- 2020-09-10 19:38:18

12

54dfdv:

上面有印BLV那就没错了,可能是用户为了敷设方便,特意做成8字型,这样加工和敷设上省事。

感谢您回复,那是否就说明此类线为非标线,不适用于8734.2

tdgd3 --- 2020-09-10 20:15:08

13

那个是芯数,不是导体种类。
游客 --- 2020-09-11 07:26:59

14

非标
12581HH --- 2020-09-11 09:00:35

15

12581HH:

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。

359331783:



359331783:


12581HH:

这个1表示的是绝缘芯数是1,不带护套的单芯绝缘线。JKV和BLV就是单芯绝缘线,JKV标准可参考GB/T12527-2008,平方数10-120MM2,(导体最小是10MM2)所以可以从平方数可以验证,第二BLV就是单芯的,不存在2芯线的说法,JKV也是单芯的,但是他有一个吊线,所以看着是2芯的。吊线就是起到架空自承的作用,一般为7根绞合(抗张比单股强)不用做导电。    --------都被你搞糊涂了,BLVB标准里都没这种平行线型号。


12581HH --- 2020-09-11 09:04:00

16

12581HH:

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。

359331783:

感谢您耐心解答,那如果导体为绞合导体,是否就不属于BLV(2*10)这型号。比如下图。感觉这种线不在JB/T8334.2标准要求的范围,要求芯数为1。


?image.png?


楼主,你可真实个小机灵鬼,差点被你带到绕晕了,BLV就是单芯的线缆和BV,RV ,BVR等都是单芯无护套线缆,也就是我们日常使用的普通绝缘电线,电缆都算不上。


359331783 --- 2020-09-11 18:02:59

17

12581HH:

楼主,第一市面上BV以及BLV都是单根导体,你的图就是单根导体,可以证实;第二 JKLV指的是架空式铝绞线导体,导体采用多股绞合,而且两芯之中,必有1芯是用作架空的自承镀锌钢绞线吊线,中间会有连接筋,此筋一般高:3.1MM,宽2.5MM,与BLV的绝缘之间的小凹槽完全不是一个概念。

359331783:

感谢您耐心解答,那如果导体为绞合导体,是否就不属于BLV(2*10)这型号。比如下图。感觉这种线不在JB/T8334.2标准要求的范围,要求芯数为1。


?image.png?


12581HH:

楼主,你可真实个小机灵鬼,差点被你带到绕晕了,BLV就是单芯的线缆和BV,RV ,BVR等都是单芯无护套线缆,也就是我们日常使用的普通绝缘电线,电缆都算不上。


感谢您耐心解答,十分感谢。

woshijason --- 2020-09-12 08:18:07

18

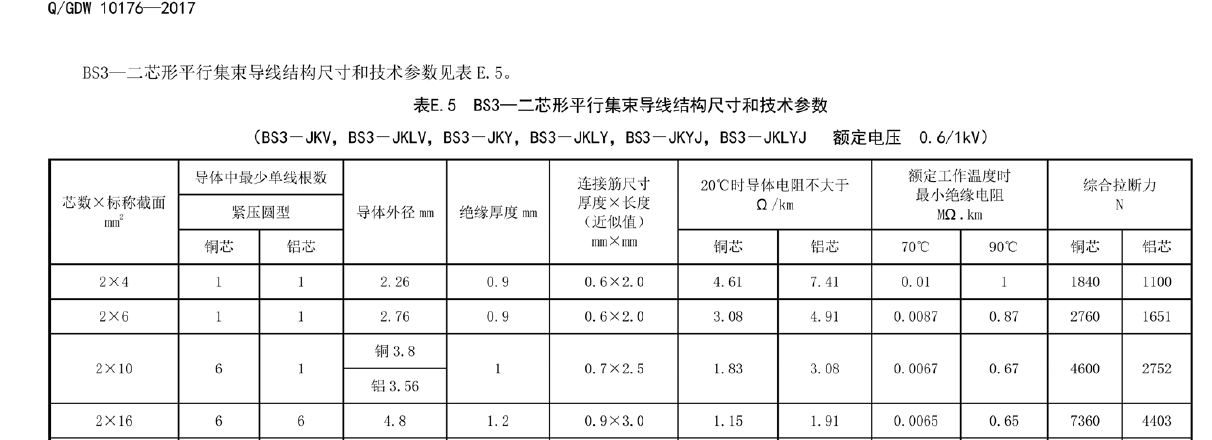

这个印字是不对的。你可以看看集束架空线,网站上有相关的标准。
359331783 --- 2020-09-15 09:07:01

19

woshijason:

这个印字是不对的。你可以看看集束架空线,网站上有相关的标准。

感谢您回复,我看了集束架空线标准。在16平方以下,铝芯为1根。产品为10平方绞合铝导体,为7根。要么采用其他标准,要么就是不合格。


CSDLC --- 2020-09-18 13:59:40

20

这个结构可能是架空进户线,不能按BLV这种进行,绝缘都可能是交联的
615304295 --- 2020-10-23 16:31:53

21

12581HH:

JB/T 8734.2-2016和GB/T 5023.3-2008有详细介绍

359331783:


你这个表格里的标准数据不适用你发的图片里的产品。
